Feilsøking av 48V mild hybrid system: En komplett guide for mekanikere

Visste du at over 50 % av alle nye personbiler i Europa nå er elektrifiserte, og at mild hybrid er den største kategorien? For en mekaniker betyr dette at feilsøking av 48V mild hybrid system raskt har gått fra å være en sjeldenhet til å bli en fast del av hverdagen på verkstedet. Det er forståelig at man føler usikkerhet når man står overfor det komplekse samspillet mellom det tradisjonelle 12V-nettet og den nye 48V-arkitekturen.

Vi vet at frykten for å skade kostbare komponenter som DC/DC-omformeren eller hybridbatteriet er reell, særlig når dokumentasjonen på isolasjonstesting er mangelfull. Denne guiden lærer deg å utføre systematisk feilsøking ved hjelp av profesjonelle diagnoseverktøy, slik at du kan jobbe med full kontroll. Du får innsikt i hvordan du identifiserer defekte komponenter som BSG og batteripakker uten å kaste bort tid på gjetting.

Vi går gjennom tolkning av live-data og viser deg hvordan du utfører nødvendige kalibreringer etter en reparasjon. Ved å forstå verdiene systemet gir deg, kan du effektivt slette feilkoder og bekrefte at bilen er i forskriftsmessig stand. Målet er å gi deg metodene som gjør avansert hybrid-diagnostikk til en lønnsom og trygg rutineoppgave for ditt verksted.

Hva er et 48V mild hybrid system og hvordan fungerer det?

Hva er et 48V mild hybrid system? Det er en teknologi som bygger bro mellom tradisjonelle bensinbiler og fullelektriske kjøretøy. I motsetning til høyvoltssystemer opererer dette på 48 volt, noe som gjør det både rimeligere å produsere og enklere å vedlikeholde for verkstedet. Systemet fungerer som en kraftig assistent for forbrenningsmotoren ved å overta energikrevende oppgaver, spesielt under akselerasjon og i start-stopp-faser. For en mekaniker er forståelsen av denne arkitekturen selve grunnlaget for effektiv feilsøking av 48v mild hybrid system.

Systemet består i hovedsak av tre kritiske moduler som må fungere i perfekt harmoni:

• 48V litium-ion batteri: Lagrer energi fra regenerering og forsyner startgeneratoren med strøm.
• Belt Starter Generator (BSG): Erstatter den konvensjonelle alternatoren og gir umiddelbart dreiemoment til veivakselen.
• DC/DC-omformer: Fungerer som en toveis bro som flytter energi mellom 48V- og 12V-kretsene.

Regenerering, også kjent som rekuperasjon, er avgjørende for systemets helse. Når føreren slipper gassen eller bremser, skifter BSG modus og fungerer som en generator. Den konverterer bilens kinetiske energi til elektrisk strøm som lagres i 48V-batteriet. Hvis denne ladekjeden brytes, vil hybridstøtten raskt deaktiveres for å beskytte battericellene. Dette er ofte det første tegnet på feil mekanikere møter i hverdagen.

Forskjellen mellom Mild Hybrid og Full Hybrid

En 48V mild hybrid kan aldri drive bilen på ren elektrisitet alene. Den fungerer utelukkende som en støttefunksjon som reduserer belastningen på motoren. En stor fordel med denne løsningen er at 48V regnes som lavspenning. Dette betyr at man ikke trenger den samme omfattende sikkerhetssertifiseringen som kreves for arbeid på 400V eller 800V systemer. Merker som Audi, Mercedes-Benz og Volvo har standardisert denne teknologien i mange av sine nyere modeller for å kombinere ytelse med lavere utslipp.

DC/DC-omformerens kritiske rolle

DC/DC-omformeren er hjernen som styrer balansen mellom de to elektriske anleggene. Den sørger for at 48V-systemet kan støtte 12V-nettet ved høye belastninger, for eksempel når setevarme, aircondition og infotainment brukes samtidig. Hvis omformeren svikter, vil 12V-batteriet tappes raskt selv om hybridsystemet har tilgjengelig strøm. Ved feilsøking av 48v mild hybrid system ser vi ofte at en ubalanse i 12V-basen kan trigge falske feilkoder i hybridmodulen. Det er derfor kritisk å bruke et profesjonelt diagnoseverktøy bil for å overvåke live-data fra begge spenningsnivåene parallelt.

Vanlige symptomer og feilkoder på 48V-systemer

Symptomene på et sviktende hybridsystem kan ofte være diffuse og forveksles med tradisjonelle motorfeil. Ofte merker kunden det først ved at den sømløse start-stopp-funksjonen slutter å fungere eller oppleves uvanlig rykkete. Når systemet registrerer en uregelmessighet, deaktiveres hybridstøtten umiddelbart for å beskytte komponentene. Nøyaktig feilsøking av 48v mild hybrid system krever derfor at man ser bak de generelle varsellampene i instrumentpanelet.

Et annet tydelig tegn er merkbart tap av motorkraft under akselerasjon. Siden Belt Starter Generator (BSG) skal levere et ekstra dreiemoment (boost), vil bilen føles tung og responsen utebli hvis 48V-batteriet ikke kan levere nødvendig strøm. I mange tilfeller vil displayet vise meldinger som "Electrical system fault" eller en rød batterilampe. Før du konkluderer med elektrisk feil, må du alltid sjekke drivreima. En slitt eller løs reim kan føre til slipp, noe som hindrer regenerering og trigger feilkoder som ser elektriske ut, men som er rent mekaniske.

Typiske feilkoder (DTC) du må kjenne til

Når du kobler til diagnoseutstyret, er det visse koder som går igjen på tvers av bilmerker. En Teknisk analyse av 48V-systemer viser at spenningsvariasjoner ofte er roten til komplekse feilsymptomer. Vær spesielt oppmerksom på disse kodene:

• P0A7D: Hybrid Battery Pack State of Charge Low. Dette indikerer at batteriet har falt under kritisk nivå, ofte på grunn av lange perioder uten bruk eller defekt lading.
• P0B24: Hybrid Battery Pack Voltage Sens Circuit Range/Performance. Her kan det være snakk om interne sensorfeil i selve batteripakken.
• U-koder (f.eks. U0110): Tap av kommunikasjon med hybridkontrollmodulen. Dette skyldes ofte ledningsbrudd eller problemer med CAN-bus arkitekturen.

Når feilen ligger i programvaren

Det er ikke uvanlig at maskinvaren er intakt, men at styringsenheten trenger nye instruksjoner. Mange problemer med 48V-systemer løses i dag gjennom softwareoppdateringer (flashing) fremfor komponentbytte. Produsentene slipper jevnlig tekniske servicebulletiner (TSB) som adresserer kjente feil i cellebalansering eller ladealgoritmer. Ved å bruke avansert bildiagnose kan du raskt sjekke om det finnes tilgjengelige oppdateringer for den spesifikke bilen du har i bukken.

Bruk av live-data er her helt avgjørende. Du bør overvåke verdiene for hver enkelt celle i 48V-batteriet under belastning. Hvis én celle avviker betydelig fra de andre, vil batteristyringen (BMS) sette systemet i nødmodus. Å forstå disse verdiene skiller de beste mekanikerne fra de som bare bytter deler på mistanke. For de som ønsker å utføre disse testene med maksimal presisjon, er det verdt å se nærmere på utvalget hos Topdon Norge AS for verktøy som støtter dyp modulprogrammering.

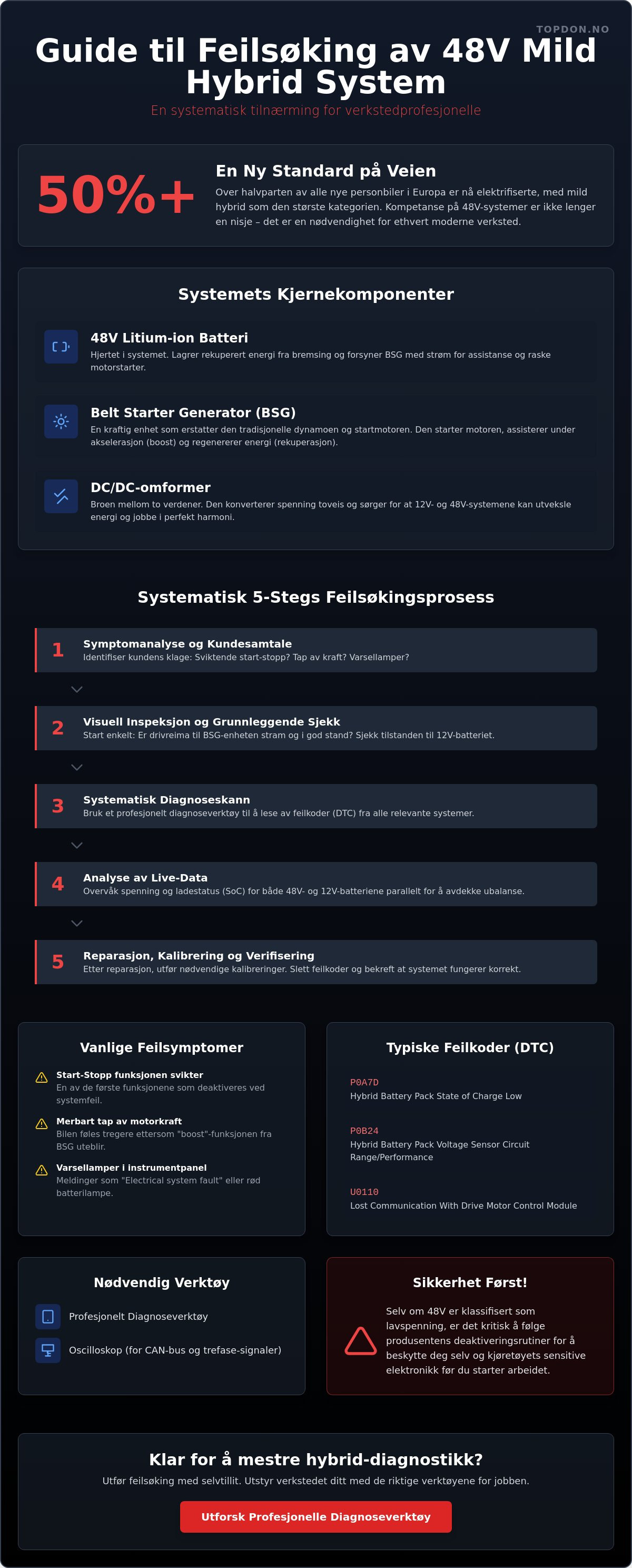

5 steg for feilsøking av 48V mild hybrid system

En systematisk tilnærming er avgjørende for å unngå unødvendige delebytter og tidsbruk. Feilsøking av 48v mild hybrid system handler om å eliminere de enkleste feilkildene før man går løs på de dyre komponentene. Her er den anbefalte protokollen for moderne verksteder.

• Steg 1: Full systemskanning. Bruk et profesjonelt diagnoseverktøy for å lese av alle moduler. Se etter sammenhenger mellom motorstyring (ECU) og hybridkontrollmodulen, da disse ofte deler kritiske data.
• Steg 2: Test 12V-batteriet. Uten en stabil 12V-base vil ikke hybridsystemet starte opp styringsenhetene sine. Dette er fundamentet for hele kjøretøyets elektronikk.
• Steg 3: Kontroller live-data. Sjekk spesifikt State of Charge (SoC) og spenning på 48V-batteriet. Hvis SoC er for lav, vil systemet nekte å aktivere hybridfunksjonene for å forhindre dyputlading.
• Steg 4: Mekanisk inspeksjon. Sjekk drivreimen til Belt Starter Generator (BSG). Slitasje eller feil stramming fører til sluring, noe som umiddelbart stopper regenerering av strøm.
• Steg 5: Isolasjonstest. Ved rapportering om jordingsfeil må du utføre en isolasjonstest for å finne eventuelle lekkasjer i ledningsnettet eller interne feil i komponentene.

Hvorfor 12V-batteriet er nøkkelen

Mange mekanikere hopper rett til 48V-komponentene, men glemmer at kontrollmodulene drives av 12V. Bruk en batteritester bil for å utelukke grunnleggende strømproblemer før du går dypere. Et svakt 12V-batteri kan hindre 48V-systemets kontaktorer i å lukke seg, noe som setter hele hybridsystemet ut av spill. Husk at 48V-batteriet ofte lades via 12V-anlegget ved hjelp av DC/DC-omformeren under visse oppstartsfaser for å sikre systemintegritet.

Måling av 48V-komponenter

Når du utfører feilsøking av 48v mild hybrid system, må du alltid følge sikkerhetsreglene for oransje kabler. Selv om 48V teknisk sett er lavspenning, kan strømstyrken være svært høy og forårsake lysbuer. Ved spenningssjekk er det ofte mer effektivt å bruke diagnoseapparatets live-data enn et manuelt multimeter, da systemet overvåker interne verdier i sanntid. Vær særlig oppmerksom på intern motstand i hybridbatteriet; høye verdier her er et sikkert tegn på at batteripakken nærmer seg slutten av sin levetid eller har defekte celler.

Verktøyene du trenger for effektiv feilsøking

Å utføre feilsøking av 48v mild hybrid system uten riktig utstyr er som å lete etter en nål i en høystakk med bind for øynene. Mens de foregående stegene har fokusert på selve prosessen, handler denne delen om maskinvaren som gjør arbeidet mulig. Moderne hybridsystemer krever verktøy som kan kommunisere med flere kontrollmoduler samtidig og visualisere usynlige elektriske fenomener. Du trenger mer enn et vanlig multimeter for å diagnostisere trefase-strømmen til en Belt Starter Generator eller for å verifisere integriteten til bilens CAN-bus nettverk.

En komplett utstyrspakke for hybrid-diagnostikk på et profesjonelt verksted bør inneholde følgende komponenter:

• Profesjonelt diagnoseverktøy bil: Verktøyet må støtte spesifikke hybridfunksjoner som cellebalansering og utvidede batterihelse-rapporter (SoH).
• Oscilloskop: Dette er essensielt for å analysere PWM-signaler og fange opp raske kommunikasjonsfeil på databussene som styrer hybridmodulen.
• Isolasjonstester: Nødvendig for å bekrefte at det ikke finnes lekkasjestrøm mellom 48V-kretsen og chassiset, noe som ofte er årsaken til nødmodus.
• Termisk kamera: Et uunnværlig verktøy for å visualisere varmegang i sanntid uten å måtte berøre potensielt strømførende deler.

Topdon ArtiDiag HD for profesjonelle

For verksteder som ønsker å utføre et dypdykk i hybridparametere, er ArtiDiag HD fra Topdon Norge AS et svært kraftfullt valg. Dette verktøyet lar deg utføre aktive tester som er helt kritiske ved feilsøking av 48v mild hybrid system. Du kan for eksempel tvangskjøre elektriske kjølevifter eller pumper for å verifisere at kjølesystemet til 48V-batteriet fungerer optimalt under belastning. Etter endt arbeid genererer maskinen profesjonelle rapporter som kan sendes direkte til kunden for å dokumentere utført feilsøking.

Bruk av termokamera ved feilsøking

Varmegang er ofte det første fysiske tegnet på en komponent som er i ferd med å svikte. Ved å bruke et termokamera for bil, kan du identifisere "hotspots" i DC/DC-omformeren eller i de tunge 48V-kablene lenge før en komponent brenner opp. Dårlig kontakt i en kobling vil generere varme på grunn av økt motstand. Et termisk bilde avslører disse feilene umiddelbart uten at du trenger å demontere eller røre sensitive moduler. Dette sparer tid og øker sikkerheten på verkstedet betydelig.

Nøyaktighet i diagnostikken sparer både verkstedet og kunden for store summer ved å unngå feilaktige delebytter. Investering i riktig utstyr er derfor en nødvendighet for å kunne håndtere den moderne, elektrifiserte bilparken effektivt. Se vårt utvalg av profesjonelt utstyr hos Topdon Norge AS for å oppgradere verkstedets kapasitet i dag.

Sikkerhet og vedlikehold av 48V-systemer

Sikkerhet på verkstedet handler om mer enn bare å følge lover og regler; det handler om å forstå de fysiske kreftene i moderne drivlinjer. Selv om et 48V-system formelt sett klassifiseres som lavspenning, betyr ikke det at det er risikofritt. Strømstyrken i disse systemene er svært høy, og en kortslutning kan føre til kraftige lysbuer og alvorlige termiske skader. Bruk av riktig personlig verneutstyr (PPE), som vernebriller og isolerte hansker, er derfor en nødvendighet ved feilsøking av 48v mild hybrid system, særlig når man arbeider i nærheten av åpne batteripoler eller koblingsskinner.

Deaktivering og sikkerhetsprosedyrer

Før du starter mekanisk arbeid på hybridkomponenter, må systemet deaktiveres forskriftsmessig for å sikre et strømløst miljø. Plasseringen av service-disconnect bryteren varierer mellom ulike bilmodeller; den kan sitte i bagasjerommet, under baksetet eller integrert i motorrommet. Når bryteren er fjernet eller deaktivert, er det kritisk å vente i minimum 5 til 10 minutter. Denne ventetiden er nødvendig for at kondensatorene i DC/DC-omformeren og vekselretteren skal tømmes helt for reststrøm. Bruk alltid en godkjent spenningsmåler for å bekrefte at spenningen faktisk er null før du løsner kabler, da restspenning kan skade både deg og bilens kontrollmoduler.

Forebyggende vedlikehold

Mange av feilene vi har beskrevet tidligere i guiden kan unngås ved å inkludere hybridsystemet i de faste serviceintervallene. Drivreimen til Belt Starter Generator (BSG) er kanskje den mest kritiske komponenten som ofte blir oversett. Den utsettes for enorme påkjenninger hver gang motoren starter eller regenererer energi. En reim som ser fin ut visuelt, kan ha mistet elastisiteten eller ha mikroskopiske sprekker som fører til sluring under høy belastning. I tillegg bør du rutinemessig kontrollere kjølekanaler for 48V-batteriet for støv og smuss, da overoppheting er en av de vanligste årsakene til redusert batterilevetid.

Sjekk også kjølevæskenivået i det dedikerte hybridsystemet hvis bilen er utstyrt med væskekjølte komponenter. Ved å være proaktiv kan du spare kunden for dyre reparasjoner og samtidig øke verkstedets profesjonalitet. Topdon Norge AS støtter verksteder med teknisk utstyr som gjør denne jobben enklere og tryggere for alle ansatte. Sørg for at du har de rette verktøyene tilgjengelig for å møte kravene fra en stadig mer elektrifisert bilpark. Finn ditt neste diagnoseverktøy hos Topdon Norge AS og vær klar for fremtidens utfordringer allerede i dag.

Mestre fremtidens teknologi på verkstedet

Effektiv feilsøking av 48v mild hybrid system krever en kombinasjon av teknisk innsikt og presist utstyr. Vi har sett hvordan suksess avhenger av å forstå samspillet mellom de to spenningsnivåene og viktigheten av å teste 12V-basen som et fundament. Ved å følge en systematisk 5-stegs prosess reduserer du risikoen for kostbare feilvurderinger og øker verkstedets lønnsomhet på moderne kjøretøy.

Riktig verktøy er halve jobben når kompleksiteten øker. Topdon er din spesialist på nordiske forhold og leverer utstyr designet for profesjonelle brukere. Vi tilbyr teknisk support fra eksperter i Norge og garanterer lynrask levering fra vårt eget lager. Dette gir deg tryggheten du trenger for å håndtere selv de mest utfordrende hybridfeilene med selvsikkerhet.

Ta steget inn i fremtiden og oppgrader din diagnostiske verktøykasse i dag. Se vårt utvalg av profesjonelle diagnoseverktøy for hybridbiler her. Med riktig utstyr og metodikk blir avansert hybridservice en trygg og effektiv rutineoppgave for ditt verksted.

Ofte stilte spørsmål om 48V mild hybrid

Er det farlig å jobbe på et 48V mild hybrid system?

Det er ikke direkte livsfarlig som høyvoltssystemer på 400V eller 800V, men det krever likevel stor forsiktighet. 48V regnes som lavspenning, men strømstyrken er høy nok til å skape kraftige lysbuer ved en eventuell kortslutning. Bruk alltid personlig verneutstyr og følg deaktiveringsprosedyrer før du rører strømførende deler eller oransje kabler.

Kan jeg bruke en vanlig OBD2 scanner for å feilsøke hybridfeil?

En standard OBD2-scanner vil sjelden gi deg tilgang til de dype hybridspesifikke modulene. For effektiv feilsøking av 48v mild hybrid system trenger du et profesjonelt diagnoseverktøy som kan kommunisere med batteristyringen (BMS) og DC/DC-omformeren. Dette er helt nødvendig for å lese av kritiske live-data som cellebalanse og State of Charge (SoC).

Hvorfor lader ikke 48V batteriet mitt under kjøring?

Dette skyldes ofte feil på regenereringsprosessen eller at batteriet har gått i beskyttelsesmodus. Sjekk først om drivreimen til BSG-enheten slurer eller er unormalt slitt, da dette hindrer lading. Hvis mekanikken er intakt, kan feilen ligge i DC/DC-omformeren eller en programvarefeil som hindrer ladealgoritmen i å starte opp.

Hvor lenge varer et 48V hybridbatteri?

Et 48V litium-ion batteri er designet for å vare i kjøretøyets levetid, noe som typisk tilsvarer 8 til 10 år eller rundt 160 000 kilometer. Faktorer som kjøremønster, vedlikehold av kjølesystemet og norske ekstremtemperaturer vil påvirke den faktiske levetiden. Du kan sjekke batteriets helsetilstand (SoH) via diagnoseapparatet for å vurdere gjenværende kapasitet nøyaktig.

Må jeg bytte hele BSG-enheten hvis reimen ryker?

Nei, selve drivreimen er en vanlig slitedel som kan byttes separat uten å skifte hele enheten. Du må imidlertid undersøke årsaken til at reimen røyk; hvis BSG-enheten har skåret seg eller har defekte lagre, må hele enheten byttes for å unngå at den nye reimen ryker umiddelbart. Regelmessig kontroll av strammemekanismen er avgjørende for systemets driftssikkerhet.

Hva skjer hvis 12V batteriet er helt flatt på en mild hybrid?

Bilen vil ikke starte, selv om 48V-batteriet er fulladet. 12V-batteriet forsyner alle styringsenhetene med strøm, og uten denne spenningen vil ikke hybridsystemets kontaktorer lukke seg for å aktivere 48V-kretsen. Ved feilsøking av 48v mild hybrid system er det derfor kritisk å starte med å sjekke helsen til det konvensjonelle 12V-batteriet før man mistenker hybridkomponentene.

Kan ekstrem kulde i Norge påvirke 48V-systemet?

Ja, litium-ion batterier mister effektivitet når temperaturen faller betydelig. I ekstrem kulde vil bilens programvare ofte begrense både regenerering og boost-funksjonen til batteriet har nådd en optimal driftstemperatur. Dette er en innebygd beskyttelsesmekanisme som forhindrer permanent skade på battericellene under krevende norske vinterforhold.

Trenger jeg spesielle kabler for å teste 48V komponenter?

Du kan bruke et standard multimeter for enkle spenningsmålinger, men for mer avanserte tester kreves spesialisert utstyr. En isolasjonstester må være godkjent for bruk på hybridsystemer for å måle eventuell lekkasjestrøm korrekt. Ved analyse av trefase-signaler fra BSG-enheten er et oscilloskop det eneste verktøyet som gir et nøyaktig bilde av den elektriske tilstanden.
