TL;DR: Du finner kortslutning i bil ved å identifisere varmesignaturen fra strømtrekk med et termokamera, som lokaliserer feilen raskere enn punktmåling med multimeter.
- Minimum 256x192 piksler oppløsning kreves for å skille mikrokomponenter i bilens hjerne.
- Kameraet ser ikke gjennom dørpaneler, med mindre varmen fra feilen har forplantet seg til overflaten.
- Skille mellom normal drift og feil gjøres ved å se etter skarpe, konsentrerte varmepunkter.
- Rimelige mobil-termokameraer er tilstrekkelige for hobbymekanikere, mens profesjonelle bør prioritere høyere bildefrekvens. Med et termokamera kan du umiddelbart finne kortslutning (diagnostisere elektrisk feil) i bil ved å oppdage en varm komponent (termisk signatur) fra strømtrekk helt ned til noen få milliampere. Dette sparer utallige timer med feilsøking sammenlignet med å demontere interiøret manuelt. Spørsmålet er ikke bare om du skal måle, men når du velger termokamera, når multimeteret er nok, og hvordan du tolker varmen uten å bytte deler i blinde.
3 Typiske situasjoner: Velg riktig verktøy for feilsøking
Tre vanlige scenarier krever ulikt feilsøkingsverktøy (OBD2-diagnoseverktøy) for å løse det elektriske problemet effektivt. Hos kunder ser vi at mange kaster bort timer på å måle spenning manuelt når feilen gjelder strømlekkasje: en vanlig spenningsmåler avslører kun at strømmen forsvinner, uten å peke ut det eksakte bruddstedet.
Slik velger du i praksis:
- Feilkoder i bilens hjerne (Electronic Control Unit): bruk en skanner for å lese av spesifikke koder før du går videre til varme eller spenning.
- Sikring som ryker (overbelastning i krets): et termokamera viser umiddelbart den varme komponenten, så du slipper å demontere på gjetning. Du kan lese mer om denne metoden i Termokamera for å finne kortslutning: En komplett guide for.
- Sjekke ledningsnett (CAN-bus system): et termokamera for mobil (infrarød sensor-modul) ser varmen som forplanter seg til isolasjonen og markerer varmgang langs kabelen.
Riktig redskap gjør usynlig varme synlig på sekunder og kutter tiden du ellers bruker på manuell spenningsjakt.
Termokamera vs. Multimeter: Hastighet eller eksakte tallverdier
Termokameraet vinner på fart ved feilsøkingsverktøy, mens et multimeter gir eksakte elektriske måleverdier.
Et multimeter måles manuelt punkt for punkt på bilens ledningsnett og krever mye tid. Termografi gjør det derimot mulig å skanne hele områder visuelt på sekunder, ifølge Wikipedias artikkel om termografi fra 2024.
Å finne kortslutning går raskere når du ser varme: en varm komponent avdekkes umiddelbart på skjermen før en sikring som ryker oppstår. Måleinstrumentet indikerer utelukkende avvik i motstand eller spenning, uten å lokalisere selve komponenten som svikter.
For mer om infrarød teknologi kan du lese guiden om Termokamera for å finne varmetap: Den komplette guiden for. Multimeter passer for måling av spenningsfall; termokamera for mobil passer for rask visuell feilsøking.
| Egenskap | Termokamera | Multimeter |
|---|---|---|
| Søkehastighet | Skanner store områder umiddelbart | Måler ett punkt om gangen |
| Visuell visning | Viser varme direkte på skjermen | Viser kun tallverdier |
| Bruksområde | Lokaliserer varmeutvikling raskt | Måler presis spenning og strøm |
Kan et termokamera se kortslutninger inne i en vegg eller bak et bildørpanel?
Et termokamera kan ikke se gjennom faste materialer som dørpaneler, men det registrerer varmeledningen på overflaten.
Med strømtilførselen aktiv vil en overopphetet del i ledningsnettet spre varme til plasten eller trekket rundt. Dørpanelet trekker til seg varme fra baksiden, så du ser en varm flekk på utsiden der kabelen ligger inntil. Slik finner du kortslutning uten å demontere hele kupéen, og du beholder den opprinnelige kupékomforten uten knirkete plastdeler.
For mer informasjon kan du lese Termokamera for å finne varmelekkasje i bil: En komplett guide.
Hvordan skiller jeg mellom en normalt varm komponent og en kortslutning?
En normalt varm komponent stråler varme jevnt over hele overflaten, mens en feil gir ekstrem, avgrenset varme.
I verkstedet ser jeg ofte at risiko for feiltolkning av varmesignaturer gjør at folk bytter fungerende deler. Vanlige elektronikkmoduler blir varme under drift uten at det skader systemet. For å finne kortslutning må du holde øye med uvanlig høye temperaturforskjeller: en ren feil skaper ofte et skarpt og konsentrert punkt på overflaten.
Hvis en sikring som ryker oppstår, gløder den berørte kabelen opp på skjermen (tenk trykk som bygger seg opp til et brudd i en slange). Bruk gjerne et Termokamera for å finne kjølevæskelekkasje i bil: Komplett for å bli kjent med bilens mønstre, og sammenlign alltid med motsatt side av kjøretøyet for å fange avvik raskt.

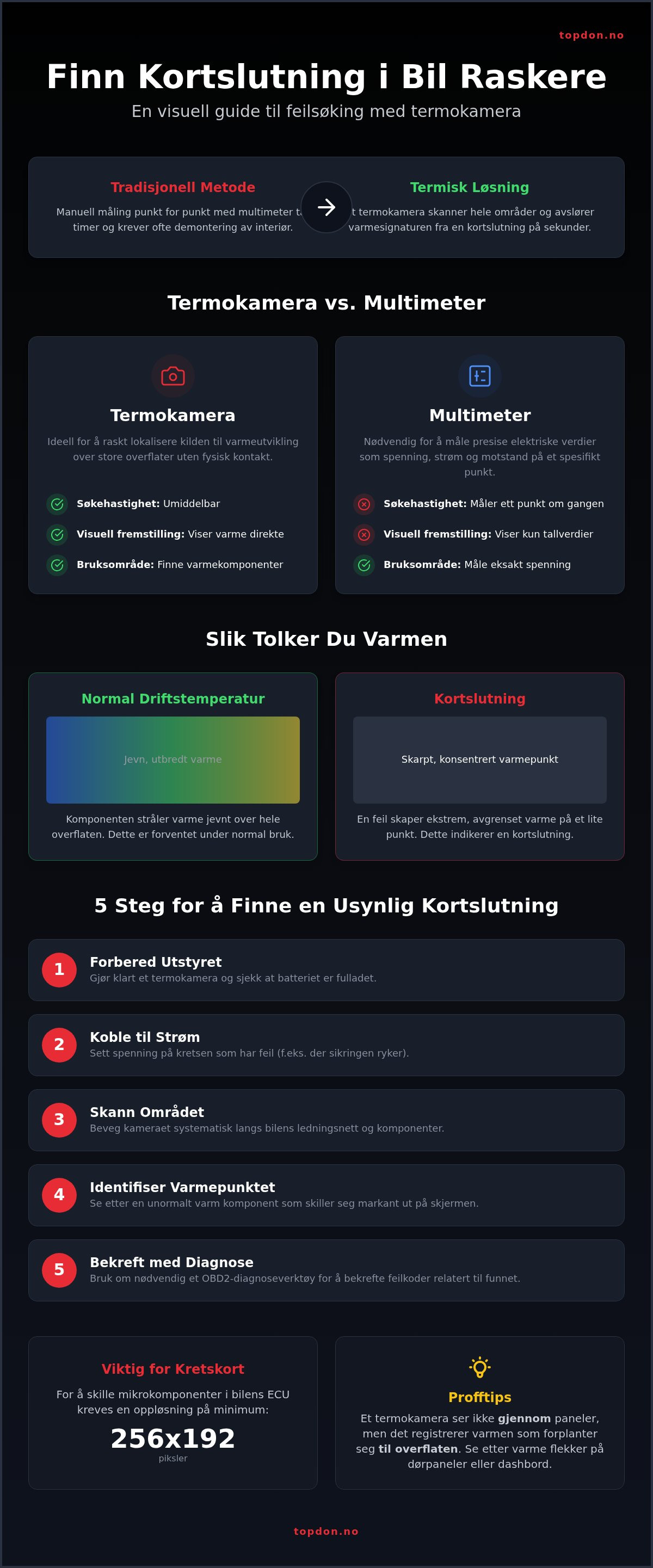

5 Steg for å finne en usynlig kortslutning i ledningsnettet
Du lokaliserer strømfeil raskt ved å isolere kretser systematisk og avlese temperaturforskjeller med varmesøkende utstyr.
Fra verkstedpraksis ser jeg at systematisk feilsøking sparer mange timer med demontering. Metoden avdekker varmegang før komponenten blir skadet og beskytter delene som styrer kupékomforten.
- Forbered måleutstyret: Gjør klart et termokamera for mobil og sjekk at batteriet er ladet.
- Koble til strøm: Sett spenning på kretsen som har en sikring som ryker.
- Skann området: Beveg kameraet langs bilens ledningsnett for å finne kortslutning.
- Identifiser punktet: Se etter en varm komponent som skiller seg ut på skjermen.
- Bekreft med diagnose: Bruk et feilsøkingsverktøy for å lese av feilkoder og sjekke bilens hjerne.
Skarp termisk oppløsning avdekker usynlige mangler på få sekunder når stegene følges i rekkefølge.
Tips: Koble fra uvesentlige moduler for å isolere kretsen før du tilfører strøm under termisk feilsøking.
Når et termokamera er feil verktøy: Slik unngår du feilkjøp
Et termokamera for mobil feiler hvis komponenten har brudd i strømkretsen. Uten strømgjennomgang oppstår det ingen varmeutvikling overhodet.
Et feilsøkingsverktøy koblet til bilens hjerne gir bedre svar ved digitale kommunikasjonsfeil. Å lete etter en varm komponent på et kaldt ledningsnett gir ingen termisk signatur å jobbe med. Blanke metallflater kan dessuten kaste tilbake stråling fra omgivelsene og gi misvisende utslag.
Bruk multimeter på brudd. For å finne kortslutning der en sikring som ryker skaper varme, er kameraet sterkt egnet. Prioriterer du bildekvalitet (termisk oppløsning) riktig, unngår du feilkjøp; be om et tilpasset pristilbud fra leverandøren for å treffe rett modell.
256X192 piksler avslører kortslutning på kretskort
Presis bildekvalitet på minst 256x192 piksler kreves for å oppdage brennhete mikrokomponenter. Bilens hjerne har tette baner, og lav detaljgrad gjør søket umulig fordi detaljene forsvinner.
Juster emissivitet nøye: blankt metall reflekterer varme og gir feil måling, så sett verdien til 0,95 for teip eller lakkering. Slik ser du en varm komponent umiddelbart. For små printkort i biler fungerer et termokamera for mobil godt og gir oversikt som sparer tid i jakten på feilen.
Mobilmodul som balanse mellom bildekvalitet og pris ved bilelektronikk
Et termokamera for mobil gir en solid balanse mellom bildekvalitet og pris for de fleste bruksområder.
Fra praktisk verkstedsarbeid ser jeg at kompakte moduler avdekker en varm komponent like raskt som dyre enheter, noe som sparer tid når du skal finne kortslutning. For hobbymekanikere holder det ofte med enklere innstegsmodeller som kobles direkte til smarttelefonen. Profesjonelle verksteder bør derimot velge mer slitesterke feilsøkingsverktøy med høyere bildefrekvens og utvidet temperaturområde.
Topdon tilbyr presise løsninger for begge grupper. Rimelige mobilmoduler fungerer godt hvis du vil unngå at en sikring som ryker ødelegger ledningsnett. Både bilens hjerne og mindre releer sjekkes på sekunder. Prisen varierer ut fra funksjoner, så innhent konkrete tall før du bestemmer deg.
Markedspris for termokameraer og avanserte diagnostikkverktøy
Prisen på utstyr for å finne kortslutning varierer fra enkle moduler til profesjonelle systemer.
Fra daglig verkstedarbeid ser vi at verktøyvalget må matche feilens kompleksitet. Et kompakt termokamera for mobil fungerer som forstørrelsesglass for usynlig varme og gir et raskt bilde av hvor problemet ligger. Avanserte feilsøkingsverktøy krever mer investering, men er nødvendige for dypere analyser i kjøretøyets ledningsnett.
En god start er mobiltilpasset utstyr som dekker de fleste behov uten å tømme kassen. Trenger du mer eksakte tall for budsjettet ditt, kan du be leverandøren om en prisgjennomgang tilpasset ditt verksted. Høy bildekvalitet koster mer, men reduserer timene du bruker på demontering.
Ofte stilte spørsmål
Hvorfor fungerer termokamera for å finne kortslutning?
Termokameraer fanger opp varmeutviklingen som oppstår når elektrisk strøm møter motstand i en defekt ledning. Målingen skjer berøringsfritt og umiddelbart, og skadede områder blir betydelig varmere enn resten av kretsen, slik at du lett finner kortslutning.
Kan et termokamera se kortslutninger inne i en vegg eller bak et bildørpanel?
Kameraet registrerer kun overflatetemperaturer og kan ikke se direkte gjennom faste materialer. En intensiv varm komponent varmer likevel opp paneler fra innsiden over tid, og varmen forplanter seg til overflaten etter noen minutter.
Hvilken oppløsning trenger jeg egentlig for å finne en kortslutning på et kretskort?
For elektronikkfeilsøking bør du velge et kamera med tilstrekkelig bildekvalitet. Høyere detaljnivå gjør det enklere å skille mikroskopiske komponenter fra hverandre; lav oppløsning kan gjøre små varmepunkter usynlige.
Er det farlig å bruke termokamera på strømførende anlegg?
Berøringsfri måling gjør termografering trygt for brukeren fordi du inspiserer uten å berøre strømførende deler direkte. Følg likevel generelle sikkerhetsregler for å unngå en sikring som ryker.
Hvordan skiller jeg mellom en normalt varm komponent og en kortslutning?
Normalt arbeidende deler har en jevn og forventet temperaturprofil under belastning. En kortslutning skaper en ekstrem og avgrenset varmetopp; sammenlign med en fungerende krets for å se avvik.
Raskere feilsøking i verkstedet
Å finne kortslutning går raskere når du bruker et moderne feilsøkingsverktøy sammen med infrarød avlesning, og når du bevisst velger mellom termisk skanning og punktmåling ut fra feiltypen.
I 2026 krever avanserte biler at du finner en varm komponent før ledningsnett tar skade. Et tilpasset termokamera for mobil viser nøyaktig hvor en sikring som ryker skaper hodebry, og riktig bildekvalitet sparer deg for timevis med demontering av dashbordet.
