Visste du at over 94 prosent av alle nye personbiler solgt i Norge nå er elektriske, men at mange kritiske feil i batteripakken forblir usynlige helt til det er for sent? Det er frustrerende å vite at en bil har redusert rekkevidde uten at diagnoseverktøyet gir en klar feilkode. Ved å lære deg å bruke termokamera på elbil batteri kan du se nøyaktig hva som foregår under overflaten. Du er kanskje bekymret for termisk rusing eller usikker på hvordan du skal tolke varmesignaturer på reflekterende metallflater. Vi forstår at tradisjonell feilsøking ofte kommer til kort når det gjelder de fysiske komponentene i en batteripakke.
I denne artikkelen lærer du hvordan du identifiserer svake battericeller og kjølefeil ved hjelp av termisk bildebehandling før de blir kostbare problemer. Vi skal se nærmere på hvordan du finner kritiske hot spots, verifiserer at kjølesystemet fungerer som det skal, og dokumenterer batterihelsen på en profesjonell måte for kundene dine. Ved å visualisere varmen får du et nøyaktig bilde av batteriets faktiske tilstand som vanlige OBD2-systemer ofte overser.
Viktige Punkter
- Oppdag skjulte feil som indre motstand i battericeller før de utvikler seg til kritiske sikkerhetsrisikoer eller kostbare havarier.
- Lær de tekniske kravene til oppløsning og sensitivitet når du skal bruke termokamera på elbil batteri for presis feilsøking.
- Identifiser blokkeringer og lekkasjer i kjølesystemet ved å visualisere temperaturforskjeller på tvers av batteripakken i sanntid.
- Forstå tolkning av Delta T og lær hvorfor temperaturavvik på over 5-10 grader mellom moduler krever umiddelbare tekniske tiltak.
- Dokumenter batterihelsen profesjonelt med visuelle bevis som gir kundene trygghet og øker verdien på dine diagnostiske tjenester.

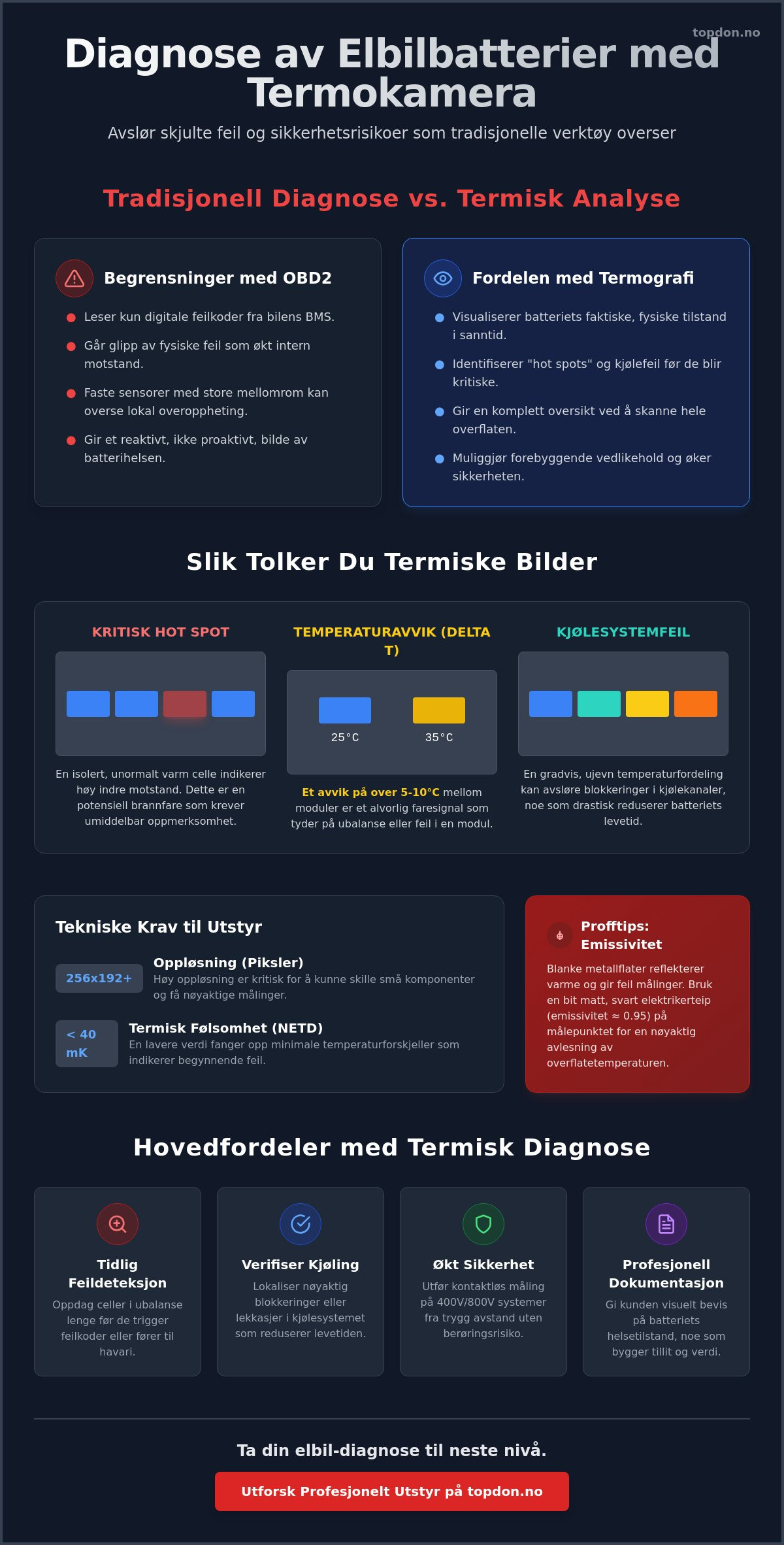

Hvorfor utføre diagnose av elbil batteripakke med termokamera?
Batteriet er den mest kostbare og kritiske komponenten i en elbil. Å stole utelukkende på digitale feilkoder via bilens OBD2-port kan være risikabelt. Ved å bruke termokamera på elbil batteri får du et visuelt bevis på den fysiske helsetilstanden som et vanlig diagnoseapparat alene ikke kan gi. Termisk bildebehandling avslører økt indre motstand i celler som er i ferd med å svikte. Dette skjer ofte lenge før spenningsfallet er stort nok til å trigge en feilmelding i bilens kontrollsystemer.
Når en battericelle eller modul begynner å degenerere, produserer den mer varme under belastning. Et termisk kamera fanger opp disse temperaturavvikene umiddelbart. Det gjør det også mulig å identifisere defekte kjølekretser. Hvis en kjølekanal er blokkert eller har en lekkasje, vil deler av batteripakken operere under farlig høye temperaturer. Dette forkorter levetiden til hele pakken drastisk. Forebyggende kontroll med termografi reduserer risikoen for termisk rusing, som er den største sikkerhetsrisikoen ved elbilbatterier. For verksteder gir dette en unik mulighet til å dokumentere tilstanden overfor kunden. Det skaper trygghet ved bruktbilkjøp eller etter en omfattende reparasjon.
Her er de viktigste fordelene med termisk diagnose:
- Tidlig deteksjon av celler i ubalanse som genererer unormal varme under ladesykluser.
- Nøyaktig lokalisering av blokkeringer i bilens aktive kjølesystem.
- Sikker sjekk av samleskinner (busbars) og kontaktpunkter for løse forbindelser eller korrosjon.
- Visuell dokumentasjon som beviser batteriets faktiske tilstand for tredjeparter.
Begrensningene ved tradisjonelle feilkoder
Bilens Battery Management System (BMS) overvåker temperaturen via faste sensorer, men disse er ofte plassert med store mellomrom. En lokal overoppheting mellom to sensorer kan derfor forbli uoppdaget til skaden er uopprettelig. Hva er termografi (termisk avbilding)? Det er vitenskapen om å fange opp infrarød stråling fra hele overflaten, ikke bare fra enkelte målepunkter. Dette er grunnen til at avansert bildiagnose og termisk bildebehandling må utfylle hverandre. Mens diagnoseapparatet forteller deg at noe er galt med spenningen, viser termokameraet deg nøyaktig hvor den fysiske feilen ligger.
Sikkerhet ved arbeid med høyspenningsbatterier
Sikkerhet er førsteprioritet når du jobber med 400V eller 800V systemer. Kontaktløs måling fungerer som en kritisk sikkerhetsbarriere for mekanikeren. Du kan skanne batterikassen, høyspenningsledninger og ladekontakter fra trygg avstand uten å risikere berøring. Ved å bruke termokamera på elbil batteri kan du oppdage varmeutvikling i ladekontakter før plasten begynner å smelte eller det oppstår farlige lysbuer. Bruk av profesjonelt verktøy sikrer at du får nøyaktige data i krevende verkstedmiljøer, noe som er avgjørende for å opprettholde HMS-standarder ved elbil-service.
Forberedelser og utstyr for termisk kontroll
For å få pålitelige resultater når du skal bruke termokamera på elbil batteri, er utstyrets tekniske spesifikasjoner helt avgjørende. Du kan ikke bruke et enkelt temperaturverktøy beregnet for hobbybruk hvis målet er nøyaktig diagnose av battericeller. Du trenger et kamera med tilstrekkelig oppløsning, gjerne 256x192 piksler eller høyere, for å kunne skille mellom små komponenter i en tettpakket batterimodul. Termisk sensitivitet, målt som NETD (Noise Equivalent Temperature Difference), bør ligge under 40mK. Jo lavere denne verdien er, desto bedre klarer sensoren å fange opp de subtile temperaturforskjellene som indikerer en begynnende cellefeil.
En av de største utfordringene ved termografi på elbil er refleksjon. Mange batterikasser og interne komponenter er laget av aluminium eller blankt stål. Disse materialene har lav emissivitet, som betyr at de reflekterer varmestråling fra omgivelsene i stedet for å sende ut sin egen. Hvis du ikke kompenserer for dette i innstillingene, vil målingene dine vise feil temperatur. Det er derfor viktig å velge et kamera som tillater manuell kalibrering av emissivitet og temperaturspenn.
Forstå emissivitet på batterikasser
Når du utfører kontrollen, må du vite forskjellen på hvordan blankt metall og matt plast fremstår i søkeren. Et profesjonelt termokamera lar deg justere for disse forskjellene. Et praktisk verkstedtriks er å bruke en bit matt, svart elektrikerteipe på reflekterende flater du ønsker å måle nøyaktig. Teipen har en kjent emissivitet på ca. 0,95. Dette eliminerer refleksjoner og gir deg den faktiske temperaturen på metallet under. Sørg også for at du har stilt inn et smalt temperaturspenn (for eksempel 15°C til 40°C) for å øke kontrasten i bildet.
Klargjøring av elbilen for skanning
En elbil som har stått parkert i et kaldt lokale over natten vil ha en helt jevn temperaturfordeling. Dette gjør det umulig å oppdage feil. For å se avvik, må batteriet være i arbeid. Vi anbefaler å utføre skanningen rett etter en hurtiglading eller en testtur med kraftig akselerasjon og regenerering. Forskning på non-destructive battery testing bekrefter at termiske signaturer blir langt tydeligere når cellene belastes. Bilen bør stå i verkstedtemperatur i minst 30 minutter før måling for å stabilisere overflatetemperaturen. Husk at du må sikre fysisk tilgang til batteripakken ved å fjerne beskyttelsesplater av plast, da infrarød stråling ikke kan trenge gjennom disse materialene. Hvis du er usikker på hvilket utstyr som kreves, kan du se vårt utvalg av diagnoseverktøy på topdon.no for å finne riktig løsning.
Slik utfører du en trinn-for-trinn diagnose
Når du skal bruke termokamera på elbil batteri, er det avgjørende å følge en systematisk prosedyre. Start med en bred oversiktsskanning av hele batterikassen fra undersiden eller oversiden, avhengig av bilens konstruksjon. Se etter åpenbare temperaturavvik (hot spots) som skiller seg ut fra resten av flaten. Hvis en modul er betydelig varmere enn de andre, indikerer det ofte en intern cellefeil eller økt motstand. Etter oversikten må du zoome inn på kritiske komponenter som høyspenningsledninger, ladekontakter og samleskinner (busbars). En løs bolt på en samleskinne vil raskt generere varme som kameraet fanger opp lenge før det oppstår en lysbue eller total svikt.
Skanning under hurtiglading
Hurtiglading er den mest effektive stresstesten for elbilens batterisystem. Under lading med høy effekt (DC) flyter det enorme mengder strøm, noe som provoserer frem termiske svakheter. Dette er det ideelle tidspunktet for å kontrollere ladeporten og de interne DC-kablene som går til batteripakken. Normalt vil du se en jevn temperaturstigning i kablene, men hvis ett punkt er ekstremt varmt, tyder det på dårlig kontakt eller kabelbrudd. Ved å bruke termokamera på elbil batteri under denne prosessen, kan du verifisere at batteriets BMS (Battery Management System) faktisk klarer å balansere varmen på tvers av alle moduler.
Kontroll av kjølesystemets effektivitet
Et velfungerende kjølesystem er nøkkelen til lang batterilevetid. Bruk termokameraet til å visualisere kjølevæskens flyt ved å observere innløps- og utløpsslangene til batteripakken. Du bør se en tydelig temperaturforskjell mellom disse to punktene når kjølesystemet er aktivt. Hvis store deler av batteriet forblir varme mens kjølevæsken sirkulerer, kan det indikere luftlommer eller blokkeringer i de interne kjølekanalene. Kameraet lar deg også bekrefte at kjølepumpen fungerer korrekt ved å se etter de termiske bevegelsene i væsken rett etter oppstart av kjøleprosessen.
For en nøyaktig analyse bør du følge denne sjekklisten:
- Sammenlign temperaturforskjellen (Delta T) mellom de enkelte modulene; et avvik på over 5 til 10 grader er ofte et tegn på feil.
- Kontroller alle elektriske koblingspunkter for unormal varmeutvikling under belastning.
- Dokumenter funnene dine ved å ta både termiske bilder og vanlige fotografier av samme område for enkel sammenligning.
- Ta opp video under en ladesyklus for å se hvordan varmen sprer seg over tid.
Husk at dokumentasjon er din beste forsikring. Ved å lagre termiske bilder som en del av bilens servicehistorikk, kan du vise kunden svart på hvitt at batteriet er i god stand, eller forklare hvorfor en reparasjon er nødvendig. Dette bygger profesjonalitet og tillit i et marked der batterihelse er bruktbilkjøperens største bekymring.
Tolkning av termiske bilder: Hva er normalt?
Å fange et bilde er bare halve jobben. Den virkelige verdien ligger i din evne til å tolke dataene korrekt. Når du skal bruke termokamera på elbil batteri, må du først forstå begrepet Delta T. Dette er temperaturdifferansen mellom to gitte punkter, for eksempel mellom to batterimoduler. Under normale forhold skal temperaturfordelingen i en batteripakke være svært jevn. Et avvik på over 5 til 10 grader mellom moduler regnes som kritisk og indikerer at noe er galt med enten kjemien i cellene eller kjølingen i det spesifikke området.
Du må også lære deg å skille mellom normale varmemønstre og faktiske feil. Elektroniske komponenter som DC/DC-omformere, kontrollere og høyspenningsreleer vil naturlig generere mer varme enn selve battericellene. Dette er forventet. Utfordringen oppstår når du ser asymmetrisk varmeutvikling der det burde vært likt. Vær også oppmerksom på refleksjoner fra blanke overflater som vi diskuterte tidligere; en "hot spot" kan i verste fall bare være varmen fra din egen kropp som speiles i metallet. Bruk alltid kameraets bilde-i-bilde-funksjon for å bekrefte den fysiske komponenten bak varmesignaturen.
Identifisering av svake celler
En battericelle med høy indre motstand vil skille seg ut som en tydelig lys flekk på skjermen under belastning. Dette skjer fordi energien som skulle gått til fremdrift, i stedet tapes som varme i cellen. En hot spot indikerer ofte en celle som jobber hardere enn de andre eller som har en begynnende kjemisk defekt. Ved å sammenstille disse termiske funnene med verdier for cellebalansering fra et diagnoseverktøy, får du en komplett analyse av batteriets helsetilstand (SoH). Dette er langt mer nøyaktig enn å stole på prosentmåleren i bilens display.
Dokumentasjon og kundekommunikasjon
For et profesjonelt verksted er dokumentasjon avgjørende. Ved å bruke programvaren som følger med utstyret ditt, kan du generere profesjonelle rapporter som inneholder både termiske bilder og temperaturkurver. Dette gjør det enkelt å forklare komplekse problemer til en kunde uten teknisk bakgrunn. En visuell varmegraf er mye lettere å forstå enn en liste med feilkoder. Vi anbefaler alltid å lagre disse bildene i kundens historikk. Da har du et referansepunkt for sammenligning ved neste service, noe som gjør det mulig å følge utviklingen av en svak modul over tid. For å sikre at du har det beste verktøyet for jobben, kan du utforske vårt utvalg av profesjonelt diagnoseutstyr på topdon.no.
Anbefalt utstyr for elbil-diagnose fra Topdon
For å lykkes med profesjonell feilsøking trenger du maskinvare som er bygget for nøyaktighet og tøff bruk i verkstedmiljøet. Topdon TC-serien spenner fra ultrakompakte mobilmoduler til robuste, håndholdte proff-kameraer som tåler en travel hverdag. Når du skal bruke termokamera på elbil batteri, er en høy bildefrekvens på 25Hz helt avgjørende. Dette gjør at du kan følge bevegelser i sanntid, noe som er spesielt nyttig når du skal analysere væskeflyten i kjølesystemet eller se hvordan varmen sprer seg i ladekabler under belastning. Integrasjonen med smarttelefon gjør det dessuten svært enkelt å dele data og termiske rapporter direkte med kolleger eller kunder.
En komplett statusoppdatering krever mer enn bare et varmebilde av høyspenningspakken. Vi anbefaler å kombinere termografien med en spesialisert batteritester bil for å få full oversikt over 12V-systemet. Mens termokameraet finner de fysiske hot-spotene i fremdriftsbatteriet, gir en dedikert tester deg de elektriske parameterne du trenger for å sikre at startbatteriet og støttesystemene fungerer optimalt.
Topdon TC001 og TC004 for verkstedbruk
Topdon TC001 er det perfekte valget for teknikeren som ønsker en rask sjekk via sin Android-enhet eller PC. Det er lite nok til å ligge i lomma, men har likevel oppløsningen som kreves for å identifisere individuelle battericeller i en modul. For mer krevende oppgaver er Topdon TC004 det foretrukne verktøyet. Dette er et robust, håndholdt kamera med en innebygd skjerm som er designet for å tåle fall og røff behandling. Begge modellene har en nøyaktighet og et temperaturområde som er skreddersydd for de termiske profilene vi ser i moderne elbiler.
Fullfør verktøykassen din
Selv om det visuelle bildet er kraftfullt, er et avansert diagnoseverktøy bil helt nødvendig ved siden av kameraet. Diagnoseverktøyet lar deg lese av interne sensordata fra BMS-en, som du deretter kan verifisere fysisk med ditt termiske utstyr. Husk at arbeid på høyspenningsbatterier alltid krever riktig verneutstyr. Bruk isolert verktøy, godkjente hansker og følg sikkerhetsprosedyrene for den spesifikke bilmodellen du jobber på for å opprettholde HMS-standardene på verkstedet.
Er du klar for å oppgradere verkstedet med markedsledende teknologi?
Se hele utvalget av termiske kameraer hos Topdon Norge AS her
Ved å investerer i riktig utstyr sikrer du at verkstedet ditt er rustet for den voksende elbilparken i Norge. Evnen til å bruke termokamera på elbil batteri effektivt vil skille de profesjonelle aktørene fra mengden i årene som kommer. Med Topdon Norge AS på laget får du verktøyene som kombinerer teknisk overlegenhet med praktisk brukervennlighet.
Fremtidens batteridiagnose starter med termisk innsikt
Å mestre avansert termografi er nå en forutsetning for å drifte et fremtidsrettet verksted i Norge. Som vi har sett, gir evnen til å bruke termokamera på elbil batteri deg muligheten til å se det usynlige, enten det er begynnende cellefeil eller ineffektiv kjøling. Dette handler ikke bare om teknisk presisjon, men om å tilby en sikkerhetsstandard som tradisjonelle diagnoseverktøy alene ikke kan matche. Ved å implementere disse rutinene sikrer du at din kompetanse holder tritt med den lynraske utviklingen i elbilmarkedet.
Topdon Norge AS er din dedikerte partner for profesjonelt diagnoseutstyr. Vi tilbyr lokal support og utstyr som er testet for norske forhold, slik at du kan jobbe med maksimal trygghet og presisjon. Ved å kombinere visuell dokumentasjon med teknisk innsikt, gir du kundene dine et tydelig bevis på bilens faktiske helsetilstand, noe som er uvurderlig ved både service og videresalg. Investering i riktig verktøy i dag er nøkkelen til å håndtere morgendagens utfordringer på en lønnsom og sikker måte.
Er du klar for å ta diagnosen til neste nivå?
Finn det perfekte termokameraet for ditt verksted hos Topdon Norge AS
Ofte stilte spørsmål om termisk batteridiagnose
Kan jeg se defekte battericeller gjennom metallkassen på en elbil?
Nei, du kan ikke se direkte gjennom metallkassen fordi infrarød stråling ikke trenger gjennom faste metallflater. Kameraet måler i stedet overflatetemperaturen på kassen, som varmes opp av cellene på innsiden. Ved å bruke termokamera på elbil batteri ser du varmemønstre som avslører om enkelte moduler overfører mer varme til utsiden enn andre, noe som indikerer interne problemer.
Hvor stor temperaturforskjell er akseptabel mellom batterimoduler?
En temperaturforskjell på mer enn 5 til 10 grader mellom moduler regnes som et kritisk avvik. I en frisk batteripakke skal varmefordelingen være tilnærmet lik på tvers av alle moduler når de utsettes for samme belastning. Større forskjeller enn dette tyder ofte på enten en kjemisk defekt i en spesifikk celle eller en blokkering i kjølesystemet.
Må batteriet være fulladet når jeg utfører en termisk skanning?
Nei, ladenivået (SoC) er ikke det viktigste, men batteriet må være i aktivt arbeid for å generere målbar varme. Det er mest effektivt å utføre skanningen under hurtiglading eller umiddelbart etter en kjøretur med kraftig akselerasjon og regenerering. Dette provoserer frem termiske signaturer som gjør det mulig å identifisere svakheter som er usynlige i hviletilstand.
Hvilken oppløsning trenger et termokamera for å være nyttig til elbil-diagnose?
Du bør velge et kamera med en oppløsning på minst 256x192 piksler for å få tilstrekkelig detaljnivå. Lavere oppløsning vil ofte resultere i uklare bilder der det er vanskelig å skille mellom en varm kabel og en varm battericelle. Høy oppløsning er helt avgjørende for å kunne dokumentere nøyaktige målepunkter i profesjonelle rapporter til kunden.
Kan et termokamera oppdage risiko for batteribrann før det skjer?
Ja, et termisk kamera kan identifisere tidlige tegn på termisk rusing ved å fange opp unormale hot spots. Ved å oppdage celler med ekstrem indre motstand eller sviktende kjøling på et tidlig stadium, kan man ta bilen ut av drift for reparasjon før situasjonen eskalerer. Dette er et av de viktigste forebyggende sikkerhetstiltakene et verksted kan tilby.
Er det trygt å bruke termokamera mens elbilen lader?
Ja, det er helt trygt siden termisk bildebehandling er en kontaktløs målemetode som gjøres på avstand. Det er faktisk sterkt anbefalt å bruke termokamera på elbil batteri mens bilen lader med høy effekt (DC). Dette er den beste måten å kontrollere om ladekontakter, interne kabler og koblingsskinner tåler strømstyrken uten farlig varmeutvikling.
Hvordan påvirker utetemperatur resultatet av en termisk diagnose?
Ekstrem utetemperatur og direkte sollys kan skape falske varmesignaturer på batterikassen som maskerer de faktiske problemene. For en nøyaktig diagnose bør bilen stå i et kontrollert verkstedmiljø i minst 30 minutter før måling. Dette sikrer at temperaturforskjellene du ser faktisk stammer fra batteriets indre komponenter og ikke fra refleksjoner eller ekstern oppvarming.
Hva er forskjellen på et billig varmesøkende kamera og et profesjonelt diagnosekamera?
Forskjellen ligger primært i termisk sensitivitet (NETD), bildefrekvens og kalibreringsmuligheter. Et profesjonelt kamera har en sensitivitet under 40mK, som gjør det mulig å se minimale temperaturvariasjoner som billigere modeller overser. I tillegg har proff-modeller høyere bildefrekvens (Hz), noe som gir et flytende bilde når du skanner store flater, samt muligheten til å justere emissivitet for ulike materialer.
