Slik kan du tolke livedata fra bil: En komplett guide til feilsøking i sanntid

Visste du at mange norske bileiere kaster bort over 5000 kr på unødvendige deler hvert år bare fordi de stoler blindt på en statisk feilkode? Det er utrolig frustrerende å slette en kode, bare for å se motorlampen tennes igjen neste dag. Ved å lære å tolke livedata bil får du full kontroll over kjøretøyets helse mens motoren faktisk er i gang. Du er sikkert enig i at tekniske forkortelser ofte føles som et komplisert fremmedspråk, og det er lett å føle seg usikker når man prøver å finne feilen uten at motorlampen engang lyser.

Denne guiden lærer deg å forstå de faktiske verdiene bak tallene slik at du kan finne skjulte feil i sanntid. Du vil lære å skille mellom normale svingninger og kritiske avvik, noe som kan spare deg for over 3500 kr i unødvendige feilsøkingsgebyrer hos verkstedet. Vi gir deg en konkret gjennomgang av hvordan du bruker Topdon-verktøy effektivt for å stille en nøyaktig diagnose, slik at du kan utføre reparasjoner basert på fakta fremfor gjetting.

Hva er livedata og hvorfor er det nøkkelen til moderne feilsøking?

Livedata er den kontinuerlige strømmen av digitale verdier som sendes fra bilens styreenheter (ECU) mens motoren er i gang eller tenningen er på. Mens en tradisjonell feilkode (DTC) fungerer som et historisk arkiv over noe som har gått galt, fungerer livedata som bilens sanntidspuls. For å kunne tolke livedata bil på en profesjonell måte, må du se forbi de statiske kodene. En feilkode forteller deg ofte bare hvilket system som rapporterer et avvik, mens livedata avslører selve årsaken til problemet.

Mange feil i moderne biler setter ikke umiddelbart en feilkode. Motorlampen (MIL) tennes ofte først når en verdi har vært utenfor de programmerte toleransegrensene over en viss tid eller flere sykluser. Ved å overvåke sensorverdier i sanntid kan du oppdage komponenter som er i ferd med å svikte, men som fremdeles er innenfor bilens feilmarginer. Dette er forskjellen på preventivt vedlikehold og et totalt havari som kan koste over 30 000 kr i utskifting av deler som turbo eller partikkelfilter.

• Statiske koder: Forteller hva som skjedde i fortiden.
• Dynamiske verdier: Viser nøyaktig hva som skjer i forbrenningskammeret, innsugssystemet og eksosanlegget her og nå.

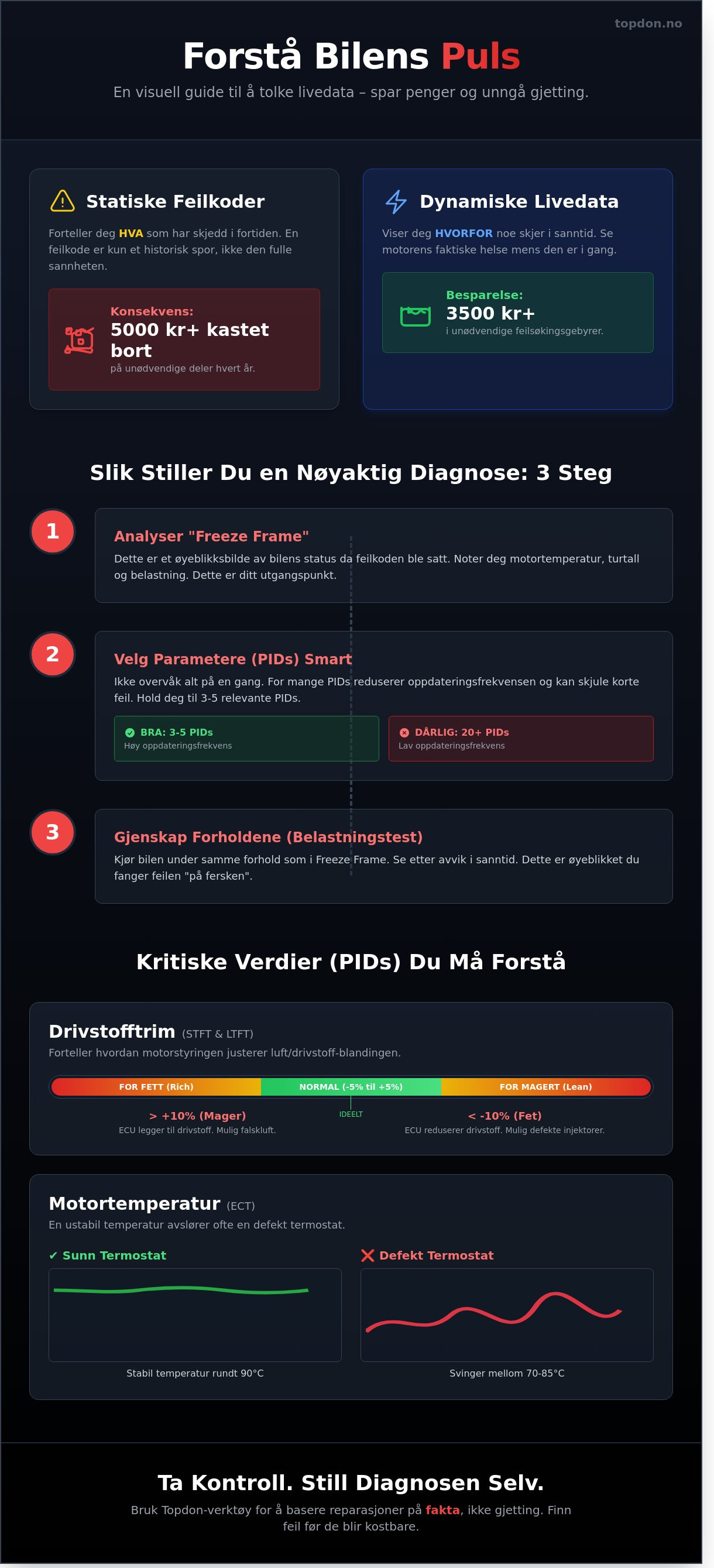

Livedata vs. Freeze Frame

En frossen ramme, eller Freeze Frame, er et kritisk verktøy som lagres automatisk i det øyeblikket en feilkode trigges. Den gir deg et øyeblikksbilde av driftsforholdene, som motortemperatur, belastning og hastighet. Du bør alltid bruke freeze frame som ditt utgangspunkt for videre analyse. Hvis rammen viser at feilen oppsto ved 85 grader og 2500 omdreininger, må du bruke livedata for å gjenskape disse forholdene under en testtur. Dette lar deg bekrefte feilen i sanntid og eliminere gjetting.

Slik kommuniserer bilen din

Bilen din benytter OBD2-protokollen og et komplisert CAN-bus system for å flytte data mellom moduler. Informasjonen hentes ut via standardiserte parametere, ofte kalt OBD-II PIDs, som lar diagnoseverktøyet lese av alt fra drivstofftrim til turbotrykk. Her er oppdateringsfrekvensen, eller "sample rate", helt avgjørende for nøyaktigheten. En lav frekvens kan føre til at du går glipp av korte spenningsfall i en sensor. Topdon-verktøy er optimalisert for å maksimere denne datagjennomstrømmingen. Dette sikrer at grafene dine er jevne og at du fanger opp selv de minste avvikene i systemet før de utvikler seg til kritiske feil.

De viktigste verdiene (PIDs) du må kunne tolke

PIDs, eller Parameter IDs, er de spesifikke datakanalene som bilens kontrollmoduler sender ut i sanntid. For å kunne tolke livedata bil effektivt, må du vite hvilke verdier som er kritiske for feilsøking og hvilke som er sekundære. De fleste standardiserte koder som brukes i dag er basert på SAE J1979 standard, som sikrer at diagnoseverktøy kan hente ut universell informasjon på tvers av bilmerker.

En vanlig feil mange gjør er å overvåke for mange verdier samtidig. Hver PID som legges til i listen krever båndbredde fra bilens databuss (CAN-bus). Velger du 20 ulike parametere, vil oppdateringsfrekvensen synke. Dette gjør det umulig å fange opp korte spenningsfall eller raske sensorfeil. Begrens deg til 3 til 5 relevante verdier for å sikre høy oppløsning i dataene. For en dypere forståelse av systemkontroll, kan du lese mer om avansert bildiagnose og hvordan du går fra feilkoder til full oversikt.

Drivstofftrim: STFT og LTFT forklart

Short Term Fuel Trim (STFT) og Long Term Fuel Trim (LTFT) forteller deg hvordan motorstyringen justerer blandingsforholdet mellom luft og bensin. Normale verdier bør ligge mellom -5 % og +5 %. Hvis verdiene klatrer over +10 %, betyr det at motoren går magert (lean) og ECU prøver å kompensere ved å tilsette mer drivstoff. En negativ verdi indikerer at motoren går fett (rich). Vedvarende avvik på over 15 % er et tydelig tegn på enten falskluft eller defekte injektorer.

Luft og temperatur: MAF og ECT

Mass Air Flow (MAF) måler mengden luft som passerer inn i innsuget. En skitten MAF-sensor gir ofte verdier som er lavere enn de faktiske, noe som fører til tap av motorytelse. Engine Coolant Temperature (ECT) er avgjørende for å identifisere en defekt termostat. Hvis du ser at temperaturen fluktuerer mellom 70 og 85 grader under kjøring, i stedet for å ligge stabilt på rundt 90 grader, er termostaten sannsynligvis låst i åpen posisjon. Dette påvirker både utslipp og drivstofføkonomi negativt.

Spesialverdier for elbil (EV)

Når du skal tolke livedata bil på elektriske kjøretøy, endres fokuset fra forbrenning til batterihelse. State of Health (SOH) gir deg batteriets faktiske kapasitet i prosent av ny tilstand. Det er også kritisk å overvåke cellespenning. Et sunt batteri har minimale forskjeller mellom cellene; hvis du ser et avvik på mer enn 0,05V mellom høyeste og laveste celle, indikerer det en svak modul. Under hurtiglading i kaldt norsk klima er temperaturovervåking essensielt for å forstå hvorfor ladehastigheten begrenses.

Trenger du utstyr som kan lese av disse verdiene med høy presisjon? Utforsk vårt utvalg av profesjonelle diagnoseskannere som er utviklet for både verksteder og entusiaster.

Slik tolker du livedata under kjøring (belastningstest)

Mange kritiske motorfeil er usynlige når bilen står stille på verkstedgulvet. En motor kan gå silkemykt på tomgang, men begynne å fuske med en gang den møter motstand i en oppoverbakke. For å tolke livedata bil på et profesjonelt nivå, må du utføre en belastningstest. Dette er den eneste metoden for å avsløre problemer som tenningsbank, periodiske turbotrykkfall eller sviktende drivstoffpumper under høyt trykk.

Sikkerhet er ditt viktigste verktøy her. Du skal aldri stirre på en diagnoseenhet mens du sitter bak rattet. Bruk en passasjer som kan overvåke verdiene i sanntid, eller benytt deg av datalogging. Ved å overvåke spesifikke OBD-II PIDs, kan du sammenligne "commanded value" mot "actual value". Hvis bilens hjerne (ECU) ber om et turbotrykk på 1,5 bar, men sensoren bare rapporterer 1,1 bar, har du identifisert en lekkasje eller en defekt aktuator umiddelbart. Slike avvik på mer enn 10 prosent er ofte nok til å trigge nødmodus.

Analyse av grafer og mønstre

Tall som flimrer raskt over en skjerm er nesten umulige å analysere i 80 km/t. Grafer er løsningen fordi de viser trender og avvik visuelt. En sunn O2-sensor (lambdasone) skal for eksempel svinge rytmisk mellom 0,1V og 0,9V flere ganger i sekundet under jevn kjøring. Hvis grafen ser ut som et flatt platå eller har voldsomme, hakkete utslag, tyder det på "støy" i signalet. Dette skyldes ofte dårlig jording eller korrosjon i ledningsnettet heller enn selve sensoren. Jevne, repeterende mønstre er tegnet på et system i balanse.

Datalogging for senere analyse

Avanserte verktøy som TopScan eller ArtiDiag lar deg ta opp hele turen med et tastetrykk. Dette er uvurderlig for feil som bare oppstår sporadisk, kanskje bare en gang hver 20. kilometer. Etter endt tur kan du eksportere loggen til en CSV-fil for grundig gjennomgang på en PC. Dette gir deg flere fordeler:

• Du kan zoome inn på nøyaktig det millisekundet feilen oppsto.
• Det er mulig å legge grafer for luftmengdemåler (MAF) og turtall oppå hverandre for å se sammenhenger.
• Du kan lagre historiske data for å sammenligne bilens ytelse før og etter en reparasjon.

Ved å bruke loggefunksjonen aktivt, fjerner du gjettingen fra feilsøkingen. Du ser nøyaktig hva som skjedde med innsprøytningstidene i det øyeblikket motoren nølte, noe som sparer deg for både tid og unødvendige delebytter.

Steg-for-steg: Din første diagnoseøkt med sanntidsdata

For å tolke livedata bil effektivt må du starte med riktig fysisk oppsett. Finn bilens OBDII-port, som vanligvis sitter under dashbordet på førersiden. Koble til din Topdon-skanner og slå på tenningen. Start motoren først når enheten har etablert kommunikasjon med bilens styreenhet (ECU). Gå inn i menyen for motorstyring og velg "Data Stream" eller "Live Data".

Ikke gjør feilen med å velge alle tilgjengelige parametere samtidig. Dette reduserer oppdateringsfrekvensen per sekund betydelig. Velg ut 5 til 8 relevante verdier for problemet du undersøker. En standard feilsøkingsøkt bør inkludere turtall, kjølevæsketemperatur, MAF-verdi og Fuel Trims. Gjennomfør en strukturert testsekvens for å fange opp avvik:

• Tomgangstesting: La motoren gå i 3 til 5 minutter. Sjekk om verdiene er stabile.
• Belastning uten kjøring: Øk turtallet gradvis til 2500 RPM og hold det stabilt i 20 sekunder. Se etter uventede hopp i sensordata.
• Loggføring under kjøring: Bruk skannerens opptaksfunksjon. Kjør en tur på 10 minutter som inkluderer både akselerasjon og motorbrems.

Etter økten må du sammenligne dine funn med data fra en verkstedmanual. Hvis en 2.0-liters bensinmotor viser en luftmengde (MAF) på 1,5 g/s på tomgang, er dette for lavt; forventet verdi er ofte nærmere 2,5 g/s. Dokumentasjon av disse tallene er nøkkelen til å skille mellom periodiske elektroniske feil og mekanisk slitasje.

Feilsøking av falsk luft (Vacuum Leak)

Bruk Long Term Fuel Trim (LTFT) for å bekrefte lekkasjer i innsugssystemet. Hvis LTFT ligger på +12% eller høyere på tomgang, indikerer det at motoren får i seg uregistrert luft. Øk turtallet til 3000 RPM. Hvis trim-verdiene synker ned mot 0%, er diagnosen klar: vakuumlekkasje. Ved høyere turtall har den falske luften mindre betydning for den totale luftmengden. Etter reparasjon må du nullstille adaptive verdier for å verifisere at motoren nå kjører med korrekte blandingsforhold.

Sjekk av tenningssystemet

Overvåk "misfire counters" i sanntid for å identifisere hvilken sylinder som svikter. Dette sparer deg for å bytte alle tennspolene samtidig. Hvis sylinder 2 registrerer 30 feiltenninger under belastning, kan du bytte om på tennspolene mellom sylinder 2 og 4. Flytter feiltenningene seg til sylinder 4? Da er spolen defekt. Forblir feilen på sylinder 2? Da ligger problemet i tennpluggen, ledningsnettet eller bensindysen. Å tolke livedata bil på denne systematiske måten fjerner gjettingen fra reparasjonsprosessen.

Velg riktig utstyr for å mestre datatolkning

Mange rimelige feilkodelesere til noen få hundrelapper klarer å lese av statiske feilkoder, men de svikter ofte når det gjelder sanntidsdata. Problemet er i stor grad begrenset samplingsrate. Hvis skanneren bare oppdaterer verdier hvert annet sekund, vil du garantert gå glipp av kritiske svingninger i sensorverdier som skjer på millisekunder. Skal du lykkes med å tolke livedata bil på en profesjonell måte, må maskinvaren håndtere store datamengder uten forsinkelse. Kvalitetsverktøy fra Topdon sikrer at du ser nøyaktig hva som skjer i motoren i det øyeblikket det skjer.

TopScan Pro for smarttelefon

For entusiasten er TopScan Pro et kraftig verktøy som forvandler mobilen til en avansert diagnosestasjon. Den trådløse Bluetooth 5.0-tilkoblingen er avgjørende under testkjøring. Du slipper kabler som kommer i veien for pedalene eller girspaken, noe som øker sikkerheten. Appen har et intuitivt grensesnitt som lar deg velge ut spesifikke dataparametere og se dem som synkroniserte grafer. Dette gjør det enkelt å sammenligne for eksempel turtall mot luftmengde (MAF) i sanntid for å avdekke lekkasjer. Se mer i vår guide til OBD2 scannere for å finne modellen som passer dine behov.

Profesjonelle løsninger for verkstedet

Når hastighet, dybde og systemtilgang er kritisk, er ArtiDiag-serien det rette valget. For de som jobber med tyngre kjøretøy eller komplekse systemer, tilbyr ArtiDiag HD den nødvendige protokollstøtten for både 12V og 24V systemer. En stor fordel med disse profesjonelle nettbrettene er muligheten for toveis kontroll, også kjent som bi-directional testing. Du kan aktivere komponenter som drivstoffpumper, ABS-pumper eller kjølevifter direkte fra skjermen mens du overvåker livedata. Dette lar deg bekrefte om en feil ligger i selve komponenten eller i styringssignalet. Finn ditt neste diagnoseverktøy i vår nettbutikk for å ta feilsøkingen til et nytt nivå.

Bilteknologi utvikler seg raskt med nye protokoller som CAN-FD og DoIP. Jevnlige programvareoppdateringer er derfor helt obligatorisk for å opprettholde nøyaktighet. Topdon leverer hyppige oppdateringer som sikrer at verktøyet ditt fungerer på de nyeste bilmodellene som ruller på norske veier i dag. Uten oppdatert programvare risikerer du at du ikke får kontakt med bilens nyeste kontrollmoduler eller at du får misvisende verdier. Invester i utstyr som støtter de nyeste standardene; det sparer deg for både tid og frustrasjon i garasjen. Å kunne tolke livedata bil korrekt krever at både mekanikeren og verktøyet snakker samme språk som bilens hjerne.

Mestre feilsøking med profesjonell datatolkning

Presis diagnostikk handler om å se forbi statiske feilkoder. Når du lærer å tolke livedata bil, får du muligheten til å oppdage kritiske avvik i drivstofftrykk, luftmasse og tenningsforsinkelse mens de faktisk oppstår. En grundig belastningstest under kjøring er ofte det eneste som skiller en vellykket reparasjon fra tidkrevende gjetting. Ved å overvåke spesifikke PIDs i sanntid identifiserer du komponenter som teknisk sett fungerer, men som yter utenfor optimale parametere.

Riktig maskinvare er selve fundamentet for denne innsikten. Som offisiell norsk distributør av Topdon sikrer vi at du har tilgang til profesjonelle verktøy utviklet for dagens komplekse kjøretøy. Vi sender alle bestillinger direkte fra vårt eget lager i Norge for å garantere lynrask levering til din adresse. Skulle du ha spørsmål om funksjonalitet eller tolkning av verdier, får du alltid teknisk support på norsk hos oss. Med riktig utstyr i hendene forvandles rådata til konkrete løsninger.

Se vårt utvalg av diagnoseverktøy med avansert livedata-støtte her

Gjør deg klar for en mer effektiv og presis diagnoseøkt allerede i dag.

Ofte stilte spørsmål om livedata og feilsøking

Kan jeg lese livedata på alle biler med en OBD2-scanner?

Ja, du kan lese livedata på nesten alle biler produsert etter 2001 for bensin og 2004 for diesel i Europa. Dette skyldes EOBD-standarden som ble påbudt for å overvåke utslipp og motorytelse. Eldre biler fra før 1996 mangler ofte denne funksjonaliteten helt. Enkelte avanserte parametere krever imidlertid en profesjonell scanner som støtter bilmerkets spesifikke protokoller.

Hva er normale verdier for Fuel Trim (drivstofftrim)?

Ideelle verdier for Fuel Trim ligger så nær 0 % som mulig. En sunn motor bør ha verdier mellom -10 % og +10 % under normal kjøring. Hvis tallene overstiger 15 % over tid, betyr det at bilens datamaskin kompenserer for en feil, som en vakuumlekkasje eller tette dyser. Å tolke livedata bil krever at du ser på både korttids- og langtidstrim samtidig for å finne årsaken.

Hvorfor viser scanneren min "N/A" på enkelte verdier?

"N/A" betyr at den spesifikke sensoren ikke finnes i din bil eller at protokollen ikke støttes av scanneren. En bil uten turbo vil naturligvis ikke vise verdier for ladetrykk. I andre tilfeller kan det skyldes at bilprodusenten har låst visse data til sine egne originale diagnoseverktøy. Sjekk alltid om scanneren din har den nyeste programvareoppdateringen for din spesifikke bilmodell.

Er det trygt å lese av livedata mens jeg kjører?

Det er kun trygt hvis en passasjer leser av skjermen eller du bruker en innebygd opptaksfunksjon. Du må aldri se på scanneren mens du selv kjører, da dette tar fokuset bort fra trafikken og øker ulykkesrisikoen. Mange Topdon-scannere lar deg lagre dataene i en loggfil. Da kan du analysere alle tallene i ro og mak etter at turen er ferdig og bilen står stille.

Hva er forskjellen på en aktiv test og livedata?

Livedata er en passiv avlesning av hva sensorene i bilen rapporterer akkurat nå. En aktiv test er derimot toveis, hvor du sender kommandoer til bilen for å tvinge frem en handling. Du kan for eksempel beordre kjøleviften til å starte eller åpne en elektrisk vindusheis via scanneren. Dette er et kraftig verktøy for å bekrefte om en komponent faktisk fungerer mekanisk og elektrisk.

Kan jeg se batterihelse på elbil via livedata?

Ja, du kan lese av State of Health (SOH) og batteritemperatur på de fleste moderne elbiler. Dette gir deg en prosentvis verdi på hvor mye av den opprinnelige kapasiteten som er igjen i batteripakken. For en bruktbilkjøper i Norge er dette den viktigste verdien å sjekke før et kjøp. Du kan også se spenningen på hver enkelt battericelle for å avdekke potensielle svakheter i moduler.

Hvor ofte oppdateres tallene på skjermen?

Oppdateringshastigheten avhenger av scannerens prosessor og bilens kommunikasjonsprotokoll. Billige adaptere har ofte en forsinkelse på 1 til 2 sekunder mellom hver oppdatering. Profesjonelle verktøy med raske brikkesett kan levere over 10 oppdateringer i sekundet. En høy oppdateringsfrekvens er kritisk når du skal tolke livedata bil for å fange opp korte fusk eller ujevnheter i motorgangen.

Ja, det finnes avansert utstyr som kan filtrere data i bilens CAN-bus-system. For eksempel, under utvikling, testing av motor eller for kjøretøy som brukes utenfor offentlig vei, kan det være behov for å stoppe kilometertelleren. Spesialiserte verktøy som Carcode Mileage Blockers er utviklet for slike formål, men det er viktig å merke seg at bruken er ment for test- og diagnosemiljøer.

Kan man stoppe eller endre data som kilometerstand?

Trenger jeg internett for å tolke verdiene i sanntid?

Nei, du trenger ikke internett for å lese av selve verdiene fra bilens hjerne. Scanneren kommuniserer direkte med bilens port via kabel eller en lokal Bluetooth-tilkobling. Internett er derimot nyttig hvis du trenger å slå opp spesifikke feilkoder eller laste ned tekniske reparasjonsguider. De fleste avanserte diagnoseverktøy har store innebygde databaser som fungerer helt offline på verkstedet.
