Termokamera: Den ultimate guiden til feilsøking på bil

Har du brukt timer på å feilsøke en periodisk overoppheting, en feiltennende sylinder, eller et elektrisk problem du rett og slett ikke kan se? For mange mekanikere og entusiaster er dette en frustrerende og tidkrevende del av hverdagen. Tenk deg om du kunne se varmen - og dermed se nøyaktig hvor problemet ligger. Det er nettopp dette et profesjonelt termokamera gjør for deg. Det omgjør usynlige temperaturforskjeller til et tydelig visuelt bilde, og transformerer måten du diagnostiserer feil på.

Denne guiden er din komplette ressurs for å mestre termisk feilsøking på bil. Vi kutter gjennom den tekniske sjargongen og forklarer hva oppløsning, termisk følsomhet (mK) og andre spesifikasjoner faktisk betyr for ditt arbeid. Du vil lære å identifisere alt fra en tett radiator og dårlige hjullagre til feil i setevarmen - raskere og mer nøyaktig enn noensinne. Enten du vurderer din første investering eller vil oppgradere, vil du etter å ha lest dette kunne ta en informert kjøpsbeslutning, spare verdifull tid og levere diagnostikk på et helt nytt nivå.

Hva er et termokamera og hvordan gjør det usynlig varme synlig?

Alle objekter med en temperatur over det absolutte nullpunkt (-273,15 °C) avgir infrarød energi, også kjent som varmestråling. Denne energien er usynlig for det menneskelige øyet, men den inneholder kritisk informasjon om en komponents tilstand. Et termokamera, eller termisk kamera, er et presisjonsverktøy designet for å fange opp denne usynlige energien og oversette den til et visuelt bilde der ulike farger representerer ulike temperaturer. For de som ønsker en dypere teknisk forståelse av hva er termografi, gir vitenskapen bak det et komplett bilde av denne teknologien.

Tenk på det slik: Et vanlig kamera ser reflektert lys, mens et termokamera ser utstrålt varme. Denne evnen til å måle temperatur nøyaktig uten fysisk kontakt gjør det til et uvurderlig verktøy i bildiagnostikk. Du kan umiddelbart identifisere overoppheting i bremser, feil i varmeseter eller problemer i elektriske kretser uten å demontere en eneste del.

Slik fungerer teknologien bak bildet

Prosessen fra usynlig varme til et tydelig bilde er teknisk avansert, men prinsippet er enkelt. Først fokuserer kameraets spesiallinse den infrarøde energien fra et objekt over på en sensor. Sensoren, som består av tusenvis av detektorer, lager et detaljert temperaturmønster kalt et termogram. Dette termogrammet blir deretter konvertert til elektriske signaler, som prosesseres og presenteres som et fargerikt bilde på skjermen, klart for analyse.

Forskjellen på termisk kamera og nattsyn (night vision)

Selv om begge teknologiene kan "se" i mørket, fungerer de på helt forskjellige prinsipper. Et nattsyn-kamera forsterker små mengder eksisterende lys, som månelys eller stjernelys. I totalt mørke er det ubrukelig. Et termokamera, derimot, ser varmesignaturer og trenger absolutt ikke noe lys for å fungere. For en mekaniker er dette avgjørende - det er unormale temperaturforskjeller, ikke lysforhold, som avslører feil på kjøretøyet.

Hvorfor er termokamera et essensielt verktøy på bilverkstedet?

I et moderne verksted er tid penger. Komplekse feil kan sluke verdifulle timer, frustrere både mekanikere og kunder, og redusere lønnsomheten. Et termokamera er ikke lenger en luksus, men et essensielt diagnoseverktøy som transformerer feilsøking fra gjetting til presis, visuell analyse. Det gir deg muligheten til å se varmesignaturer som er usynlige for det blotte øye, og avdekker problemer raskt, nøyaktig og uten fysisk kontakt med varme eller roterende deler.

Fra timer til minutter: Tidsbesparelsen i praksis

Den største fordelen er den enorme tidsbesparelsen. I stedet for å demontere komponenter eller koble til komplekse måleinstrumenter, kan du skanne et område og få umiddelbar innsikt. Dette prinsippet, kjent som Termisk testing uten inngrep, er en vitenskapelig bevist og effektiv metode for å identifisere feil. Tenk deg følgende scenarioer:

• Parasitic Drain: I stedet for å trekke sikringer én etter én, skanner du sikringsboksen. Sikringen eller kretsen som trekker strøm vil lyse opp på grunn av varmeutvikling.
• Misfire i sylinder: Rett kameraet mot eksosmanifolden. Et kaldere grenrør indikerer umiddelbart hvilken sylinder som ikke tenner - en diagnose som tar sekunder.
• Tett katalysator: Mål temperaturforskjellen før og etter katalysatoren. En betydelig lavere temperatur på utgangen indikerer en blokkering, uten behov for demontering.

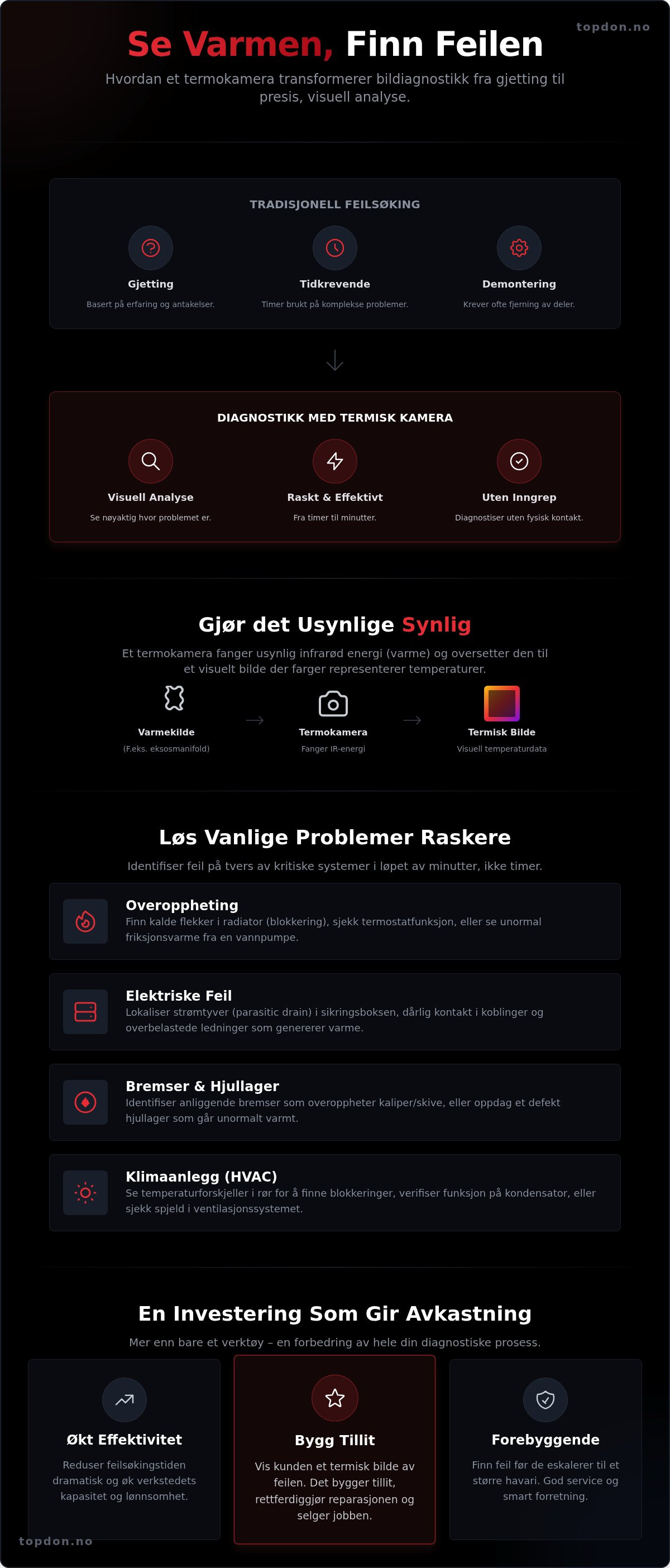

Problemer du kan løse med termisk bildediagnostikk

Allsidigheten er en av de største styrkene. Ved å visualisere varme kan du raskt identifisere roten til problemet på tvers av en rekke kritiske systemer i kjøretøyet, inkludert periodiske feil som er vanskelige å gjenskape:

• Overoppheting: Finn enkelt kalde flekker i en radiator som indikerer blokkering, bekreft funksjonen til en termostat, eller se om en vannpumpe genererer unormal friksjonsvarme.
• Elektriske feil: Lokaliser dårlig kontakt i koblinger, overbelastede ledninger eller kortslutninger som genererer varme før de forårsaker større skade.
• Bremser og hjullager: Identifiser anliggende bremser som fører til overoppheting av en kaliper eller bremseskive, eller oppdag et defekt hjullager som går varmt.
• Klimaanlegg (HVAC): Se temperaturforskjeller i rør for å finne blokkeringer, verifisere funksjonen til kondensatoren, eller sjekke om spjeld i ventilasjonssystemet fungerer korrekt.

Ved å dokumentere disse funnene med et termisk bilde, kan du enkelt vise kunden nøyaktig hvor feilen ligger. Dette bygger tillit, rettferdiggjør reparasjonen og kan føre til økt salg av nødvendige tjenester. Å finne feil før de eskalerer til et større havari er ikke bare god service - det er smart forretning.

Nøkkelspesifikasjoner: Slik velger du riktig termokamera for ditt behov

Å navigere i tekniske spesifikasjoner kan være utfordrende, men det er avgjørende for å velge riktig verktøy. Et feilkjøp kan bety at du enten betaler for ytelse du ikke trenger, eller at verktøyet ikke er presist nok for oppgavene dine. Høyere tall er ikke automatisk bedre for alle; behovene til en hobbymekaniker er vesentlig annerledes enn for et profesjonelt verksted som feilsøker komplekse systemer. La oss bryte ned de viktigste spesifikasjonene for et termokamera, slik at du kan ta et informert valg.

Oppløsning (piksler): Hvor detaljert blir bildet?

Oppløsning, målt i piksler (f.eks. 160x120), bestemmer hvor skarpt og detaljert det termiske bildet blir. Flere piksler gir ikke bare et klarere bilde, men også mer nøyaktige temperaturmålinger på mindre områder. Mens en oppløsning på 160x120 piksler kan være tilstrekkelig for å sjekke bremsetemperaturer eller en radiator, vil feilsøking på et kretskort eller en liten komponent kreve høyere presisjon, som for eksempel 256x192 piksler.

Termisk følsomhet (NETD): Hvor små temperaturforskjeller ser du?

Termisk følsomhet, eller Noise Equivalent Temperature Difference (NETD), måles i millikelvin (mK). Her er et lavere tall bedre. Et kamera med en NETD på under 40 mK kan skille mellom svært små temperaturvariasjoner, noe som gir et mer detaljert og nyansert bilde enn et kamera med <70 mK. Denne presisjonen er kritisk for å oppdage subtile feil, som en begynnende dårlig elektrisk kontakt eller en svakhet i en sylinderforing. Slik proaktiv feilsøking er en hjørnestein i industrielt vedlikehold med termokamera, der målet er å identifisere problemer før de fører til havari.

Temperaturområde og oppdateringsfrekvens (Hz)

To viktige, men enkle spesifikasjoner å vurdere. Først, sørg for at kameraets temperaturområde dekker dine behov, for eksempel fra -20 °C til 550 °C for de fleste bilapplikasjoner. For det andre angir oppdateringsfrekvensen, målt i Hertz (Hz), hvor mange ganger bildet oppdateres per sekund. For statiske målinger, som å sjekke et sikringspanel, er 9 Hz tilstrekkelig. Men for å analysere bevegelige deler som drivreimer eller en motor i drift, gir 25 Hz eller mer et jevnere og mer brukbart bilde uten etterslep.

Praktisk bruk: Finn vanlige bilfeil med termokamera (Steg-for-steg)

Et termokamera er et kraftig diagnoseverktøy, men for å oppnå presise og pålitelige resultater må det brukes riktig. Denne guiden gir deg en praktisk tilnærming til effektiv feilsøking på verkstedet. For best resultat, følg disse grunnprinsippene:

• Oppnå driftstemperatur: Sørg for at motoren og andre systemer er varme før du utfører de fleste målinger.
• Sammenlign alltid: Mål en mistenkt defekt komponent opp mot en tilsvarende komponent du vet fungerer korrekt. Forskjellen avslører feilen.
• Dokumenter funn: Ta bilder med ditt termokamera før og etter reparasjonen. Dette gir utmerket dokumentasjon for både deg og kunden.

Diagnose av kjølesystem og motor

Overoppheting, ujevn motorgange eller dårlig ytelse kan raskt spores tilbake til kilden. Ved å visualisere varmefordelingen kan du umiddelbart se avvik som er usynlige for det blotte øye.

• Radiatorblokkering: Skann overflaten på radiatoren. Kalde områder er et tydelig tegn på interne blokkeringer som hindrer kjølevæsken i å sirkulere fritt.
• Feil på sylinder: Mål temperaturen på eksosmanifolden ved hver sylinderport. En vesentlig kaldere port indikerer en "død" sylinder, forårsaket av tenningsfeil eller et problem med drivstoffinjektoren.
• Termostatfunksjon: Rett kameraet mot øvre radiatorslange. Du skal se en plutselig og tydelig strøm av varme når termostaten åpner ved korrekt driftstemperatur.

Feilsøking på elektrisk anlegg

Elektriske feil er ofte varmelaterte. Overbelastning og dårlig kontakt skaper økt resistans, som igjen genererer unormal varme. Dette er enkelt å oppdage før det fører til større skader på ledningsnett eller komponenter.

• Sikringsboks: En unormalt varm sikring eller et relé indikerer en overbelastet krets eller en intern feil i komponenten som er i ferd med å svikte.
• Dårlig jording: Et dårlig jordingspunkt vil bli varmt under belastning. Skann hovedjordingspunkter fra batteri til chassis og motor for å avdekke dårlig kontakt.
• Komponenter: Overoppheting i en alternator kan tyde på defekte dioder eller slitte lagre.

Kontroll av bremser, dekk og hjullager

Etter en kort prøvetur kan du raskt avdekke problemer knyttet til hjul og bremser. Varmesignaturer avslører uønsket friksjon og energitap.

• Bremseproblemer: Sammenlign temperaturen på alle bremseskivene. En skive som er betydelig varmere enn de andre, tyder på en kaliper som henger. En kaldere skive indikerer redusert bremsekraft.
• Defekt hjullager: Et slitt hjullager genererer intens varme på grunn av økt friksjon. Et unormalt varmt nav er et sikkert tegn på et kommende havari.
• Hjulstilling: Ujevn varmefordeling over dekkets slitebane kan avsløre feil i hjulstillingen lenge før unormal dekkslitasje blir synlig.

Sjekk av klimaanlegg og komfortsystemer

Diagnostikk på AC- og varmesystemer blir vesentlig enklere når du kan se temperaturendringene i sanntid og identifisere hvor systemet svikter.

• AC-system: Følg AC-rørene fra kompressoren. En tydelig kald signatur på lavtrykkssiden bekrefter at kompressoren jobber. Varme flekker på kondensatoren kan indikere blokkeringer.
• Varmetråder: Aktiver setevarme eller varmetrådene i bakruten. Brudd i kretsen vil umiddelbart vises som kalde, døde linjer i et ellers jevnt, varmt mønster.

Topdon termokameraer: Profesjonell presisjon for verksted og entusiast

For å stille en presis diagnose er riktig verktøy helt avgjørende. Topdon har spesialisert seg på å utvikle diagnoseverktøy for bilbransjen, og vår serie med termokameraer er intet unntak. Vi kombinerer høyoppløselig infrarød teknologi og robust design med intuitiv programvare som er skreddersydd for mekanikere. Resultatet er verktøy som gir deg de tekniske fordelene vi har diskutert tidligere, men til en pris som gir mening for både profesjonelle verksteder og seriøse entusiaster. Med Topdon får du ytelsen du trenger for å jobbe smartere, ikke hardere.

For den mobile mekanikeren: TC-serien for smarttelefon

Forvandle din Android- eller iOS-smarttelefon til et kraftig termisk analyseverktøy med vår TC-serie. Modeller som TC001 og TC002 er designet for maksimal portabilitet. De kobles direkte til telefonen din og trekker minimalt med strøm, slik at du kan jobbe lenge i feltet. Den tilhørende appen er enkel å bruke og lar deg se temperaturforskjeller i sanntid, ta opp video og enkelt dele høyoppløselige bilder med kunder eller kolleger for å dokumentere funn. Dette er det ultimate verktøyet for rask feilsøking langs veien eller for å gi kunden en visuell forklaring.

For verkstedet: Frittstående kameraer for krevende oppgaver

Når oppgavene er mer komplekse og bruken er daglig, er et frittstående termokamera det beste valget. Modeller som Topdon TC003 er bygget for å tåle et tøft verkstedmiljø, med et solid grep og forsterket konstruksjon. Du får en stor, lyssterk skjerm som gjør det enkelt å se detaljer, og dedikerte knapper som sikrer effektiv betjening selv med skitne hender eller hansker. Med lang batteritid, internt minne for lagring av bilder og avansert PC-programvare for dypere analyse og rapportering, er dette verktøyet bygget for den profesjonelle som krever maksimal presisjon og pålitelighet i hverdagen.

Uansett om du trenger den ultimate portabiliteten fra et smarttelefon-basert kamera eller den kompromissløse ytelsen til en dedikert enhet, har Topdon en løsning for deg. Invester i teknologi som lar deg se det usynlige og løse problemer raskere enn noen gang før.

Se vårt utvalg av profesjonelle termokameraer her og finn den rette modellen for ditt verksted.

Gjør usynlige feil synlige - Ta diagnosen til neste nivå

Som denne guiden har vist, er et termokamera ikke lenger et luksusverktøy forbeholdt spesialister, men en essensiell del av den moderne verktøykassen. Evnen til å visualisere varme gjør at du kan se forbi det åpenbare og avdekke grunnårsaken til komplekse problemer - fra en enkelt overopphetet sikring til ujevn bremsefunksjon eller blokkeringer i kjølesystemet. Dette betyr raskere diagnose, færre feil og mer fornøyde kunder.

Når presisjon teller, er valget av verktøy avgjørende. Topdon leverer termokameraer av profesjonell kvalitet, konstruert for nøyaktig diagnose under krevende forhold. Uansett om du driver et profesjonelt verksted eller er en seriøs entusiast, får du et robust verktøy som gir deg et klart konkurransefortrinn. Med direkte support og veiledning fra våre eksperter, er du sikret en trygg investering og optimal bruk fra første dag.

Er du klar for å jobbe smartere og mer effektivt? Utforsk Topdons utvalg av termokameraer for bil og oppdag hvordan du kan ta feilsøkingen din til et nytt nivå i dag.

Ofte stilte spørsmål om termokamera

Hva koster et godt termokamera for bilbruk?

Prisen på et effektivt termokamera for verkstedbruk ligger typisk mellom 3 000 kr og 10 000 kr. I dette sjiktet finner du modeller med høy nok oppløsning og termisk følsomhet for presis feilsøking på kjøretøy, for eksempel for å avdekke feil i varmeelementer eller lokalisere overoppheting i lagre. Rimeligere enheter kan mangle detaljnivået som kreves for kompleks diagnose, mens dyrere industrielle kameraer ofte har funksjoner som er unødvendige for bilbransjen.

Kan et termokamera se gjennom vegger eller metall?

Nei, et termisk kamera kan ikke se gjennom faste, ugjennomsiktige materialer som vegger, glass eller metall. Kameraet registrerer den infrarøde strålingen (varmen) som avgis fra en gjenstands overflate. Hvis du retter kameraet mot en motorpanser i metall, vil du se temperaturfordelingen på panserets overflate, ikke temperaturen på motorkomponentene under. For å måle motoren må panseret være åpent slik at kameraet har fri sikt.

Hvor nøyaktig er temperaturmålingen på et termokamera?

Profesjonelle termokameraer for diagnostikk har vanligvis en nøyaktighet på ±2 °C eller 2 % av den målte verdien. Denne presisjonen er mer enn tilstrekkelig for de fleste oppgaver på et verksted. Nøyaktigheten kan påvirkes av faktorer som avstand til objektet, luftfuktighet og materialets emissivitet (overflatens evne til å utstråle varme). For å identifisere avvik, som en bremsekaliper som er varmere enn de andre, er nøyaktigheten fullt ut tilstrekkelig.

Trenger jeg spesiell opplæring for å bruke et termisk kamera?

De fleste moderne termiske kameraer er designet for å være intuitive og kan brukes rett fra esken uten formell opplæring for grunnleggende målinger. Å peke og lese av temperaturer er enkelt. For å tolke varmebilder korrekt og utnytte verktøyets fulle potensial, er det imidlertid en fordel med litt erfaring. Å forstå hvordan varme overføres og hvordan ulike overflater påvirker målingene, vil gi deg mer pålitelige diagnoser over tid.

Hva er forskjellen på et termokamera og et infrarødt termometer (pyrometer)?

Den primære forskjellen er datavisualisering. Et infrarødt termometer måler kun temperaturen i ett enkelt punkt. Et termokamera måler derimot temperaturen i tusenvis av punkter samtidig og fremstiller dette som et komplett varmebilde. Dette lar deg umiddelbart se temperaturmønstre og "hot spots" over en hel flate, som for eksempel en radiator eller en sikringsboks, noe som gjør feilsøkingen betydelig raskere og mer effektiv.

Fungerer et termokamera i fullt dagslys?

Ja, et termokamera fungerer like godt i sterkt dagslys som i stummende mørke. Sensoren reagerer på termisk energi (varme), ikke på synlig lys. Man må imidlertid være klar over at direkte sollys kan varme opp overflater og dermed påvirke målingene. For eksempel kan et svart panser som har stått i solen vise en svært høy overflatetemperatur som ikke er relatert til motorens driftstemperatur.
