Termokamera for å sjekke hjullager: Finn feilen før ulyden starter

Du står på verkstedet og mistenker at et hjullager er i ferd med å svikte, men hjulet virker helt fast og ulyden er fortsatt bare en svak antydning. Tradisjonelle tester som å vrikke på hjulet fanger sjelden opp feil i den tidlige fasen. Ved å bruke et profesjonelt termokamera for å sjekke hjullager kan du se varmen som genereres av friksjon lenge før mekaniske symptomer blir synlige. Dette fjerner gjettingen og sikrer at du alltid identifiserer riktig komponent på første forsøk.

Det er utfordrende å lokalisere nøyaktig hvilket hjul en lyd kommer fra, og redselen for å bytte feil del er reell for både fagfolk og entusiaster. I denne artikkelen lærer du hvordan du bruker termisk bildebehandling for å identifisere begynnende hjullagersvikt med ekstrem presisjon før det fører til kostbare reparasjoner. Vi gir deg en sikker metode for å bekrefte defekte lager, noe som reduserer feilsøkingstiden og gir deg profesjonell dokumentasjon overfor kundene. Vi ser nærmere på hvordan små temperaturforskjeller avslører store problemer og hvilke rutiner som sikrer de mest nøyaktige målingene.

Hvorfor bruke termokamera til sjekk av hjullager?

Hjullageret har en kritisk oppgave med å sørge for at hjulene roterer med minimal friksjon. Når de indre komponentene i et lager begynner å svikte, øker motstanden umiddelbart. Denne mekaniske motstanden genererer varme som stråler ut som infrarød energi. Ved å bruke et profesjonelt termokamera for å sjekke hjullager, kan du visualisere denne varmen lenge før skaden blir merkbar gjennom vibrasjoner eller lyd. Dette er basert på prinsippene for Thermographic inspection, en vitenskapelig metode for å avdekke feil uten å demontere utstyret.

Tradisjonelle metoder som å "lytte og riste" har klare begrensninger på moderne biler. Avanserte hjuloppheng, tunge elbiler og komplekse drivverk maskerer ofte slark i lageret helt til det er kritisk slitt. En mekaniker kan bruke mye tid på å jekke opp bilen og snurre hjulet manuelt uten å finne feilen, rett og slett fordi lageret oppfører seg annerledes under belastning på veien. Berøringsfri måling med termisk bildebehandling lar deg skanne alle fire hjulnav på sekunder etter en kort kjøretur.

Det norske klimaet skaper unike utfordringer for hjullager. Kombinasjonen av veisalt, ekstrem fuktighet og store temperatursvingninger akselererer indre korrosjon. Saltvann trenger inn bak tetningene og skaper groper i løpebanene. Denne korrosjonen øker friksjonen og varmesignaturen betydelig, selv om lageret fortsatt virker fast og fint ved fysisk kontroll. Et termokamera fanger opp denne temperaturøkningen tidlig i prosessen.

Tidlig deteksjon: Se feilen før den høres

Forebyggende vedlikehold handler om å ligge ett steg foran havariet. Varmesignaturen i et defekt hjullager endres uker eller måneder før metall-mot-metall kontakt skaper den karakteristiske ulyden. Ved å bruke et termokamera for å sjekke hjullager som en fast del av servicerutinen, sparer verkstedet verdifull tid. Du slipper unødvendige og lange testturer for å "fremprovosere" en lyd som kanskje bare oppstår i visse hastigheter. Hvis et nav er 10-15 grader varmere enn det på motsatt side, har du allerede svaret.

Sikkerhet og dokumentasjon for kunden

Termiske bilder fungerer som et uomtvistelig visuelt bevis i dialogen med kunden. Det er mye enklere å forklare et reparasjonsbehov når du kan vise et bilde der det ene hjulet lyser rødt av varme. Dette skaper tillit og profesjonalitet, spesielt ved EU-kontroll eller større servicer. Tidlig diagnose reduserer risikoen for lagerhavari i høy hastighet, noe som er et tungtveiende sikkerhetsargument. Dokumentasjonen kan lagres direkte på enheten og legges ved servicerapporten som et bevis på utført kvalitetskontroll.

Vitenskapen bak infrarød diagnose av drivverk

Å mestre fysikken bak infrarød stråling er avgjørende for å tolke resultatene korrekt når du utfører feilsøking. Et hjullager som begynner å svikte, produserer varme lokalt der friksjonen er størst. Denne varmen ledes raskt ut i hjulnavet, drivakselen og bremseskiven. Mens en enkel IR-termometer (lasermåler) bare måler et gjennomsnitt av ett enkelt punkt, gir et termokamera for å sjekke hjullager deg et fullstendig varmekart i sanntid. Du ser nøyaktig hvor varmen har sitt utspring og hvordan den sprer seg gjennom metallet. Dette støttes av en case-studie på lagerinspeksjon som viser at termografi avdekker slitasje i rullende elementer lenge før konvensjonelle metoder gir utslag.

Termisk sensitivitet, ofte spesifisert som NETD (Noise Equivalent Temperature Difference), er her en kritisk faktor. Verdien måles i millikelvin (mK). Jo lavere NETD-verdi kameraet har, desto bedre kan det skille mellom ekstremt små temperaturforskjeller. For hjullagerdiagnose er dette helt avgjørende. Forskjellen mellom et sunt lager og et lager med begynnende pitting i løpebanen kan være så liten som 5 til 10 grader celsius i startfasen. Et kamera med lav sensitivitet vil bare vise en diffus rød flekk, mens et profesjonelt verktøy vil avsløre den nøyaktige varmekilden.

Emissivitet og refleksjoner på bildeler

Emissivitet beskriver et materiales evne til å sende ut infrarød energi i forhold til en perfekt sort flate. Dette er ofte den største utfordringen ved måling på biler. Polert stål, krom og blank aluminium har svært lav emissivitet. De fungerer nesten som speil for infrarød stråling. Hvis du peker kameraet direkte på en blank felg eller et polert nav, kan du ende opp med å måle temperaturen på din egen refleksjon eller verkstedveggen bak deg i stedet for selve delen.

For å sikre nøyaktige data på verkstedet bør du følge disse prinsippene:

• Søk etter matte overflater som støpejernskomponenter, da disse har høyere emissivitet.
• Mål på baksiden av navet eller på faste opphengskomponenter som er i direkte kontakt med lagerhuset.
• Sikt på områder med naturlig opphopning av bremsestøv; dette fungerer faktisk som et utmerket målemedium.
• Bruk en bit matt tape eller merkepenn på målepunktet hvis metallet er helt speilblankt.

Termisk oppløsning vs. visuell klarhet

For bildiagnose anses en oppløsning på 256x192 piksler som det ideelle punktet for både presisjon og effektivitet. Denne oppløsningen gir nok detaljer til å visualisere varmemønsteret i navet uten at prisen skyter i været. Det gjør det mulig å skille mellom varme som kommer fra en hengende bremsekaliper og varme som stammer fra selve lageret.

Moderne diagnoseverktøy benytter ofte bildefusjon eller "multi-spectral imaging". Denne teknologien legger det termiske bildet over et vanlig visuelt bilde. Det gjør det ekstremt enkelt å identifisere nøyaktig hvilken kule eller rulle i lageret som er i ferd med å svikte. Ved å velge et profesjonelt termokamera fra Topdon, får du den tekniske kapasiteten som kreves for å skille normal driftstemperatur fra kritisk feilutvikling. Det handler om å se det usynlige før det blir et kostbart problem.

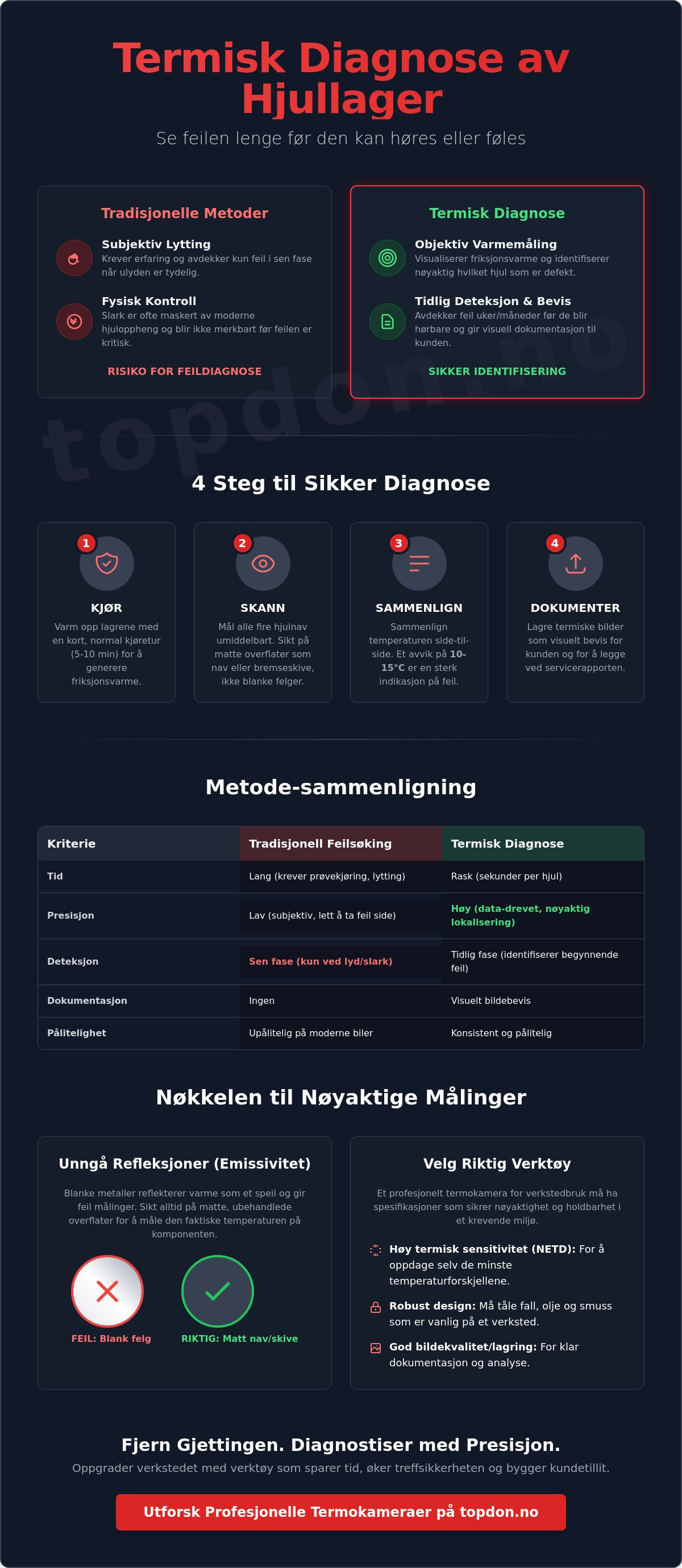

Steg-for-steg: Slik utfører du termografering av hjullager

For å få pålitelige resultater med et termokamera for å sjekke hjullager, må du følge en fastsatt protokoll. Du kan ikke utføre denne testen på en bil som har stått stille i ro. Friksjonen som oppstår ved begynnende lagersvikt må bygges opp under belastning for at varmesignaturen skal bli tydelig nok for diagnose. Ved å sammenligne temperaturen på begge sider av samme aksel, eliminerer du variabler som omgivelsestemperatur og normal driftsvarme.

Det mest kritiske punktet i analysen er å forstå "Delta-T", altså den faktiske temperaturforskjellen mellom venstre og høyre nav. Basert på scientific principles of thermal bearing analysis, vil et sunt lager ha en stabil og symmetrisk varmeprofil. En temperaturforskjell på 5 til 10 grader celsius er et tidlig varsel om økt indre motstand. Hvis differansen overstiger 15 grader, er det et sikkert tegn på at lageret er i ferd med å svikte og bør byttes umiddelbart for å unngå havari.

Gjennomføring av testkjøring

Kjør bilen i 5 til 10 kilometer i variert hastighet for å bygge opp stabil driftstemperatur i drivverket. Det er helt avgjørende å unngå hard bremsing rett før du stopper for måling. Varme fra bremseskivene sprer seg raskt til navet og kan overskygge den termiske signaturen fra selve lageret. Trill bilen rolig til stopp og utfør skanningen med ditt termokamera for å sjekke hjullager med en gang motoren er slått av. Varmen forsvinner raskt når hjulet slutter å rotere.

Tolking av varmebildet: Lager vs. Bremser

En vanlig feilkilde er å forveksle en hengende bremsekaliper med et dårlig hjullager. Et defekt lager vil vise et konsentrert, varmt punkt midt i navet, ofte bak støvhetten eller der drivakselen møter navet. Hvis varmen derimot er jevnt fordelt over hele bremseskiven eller sentrert rundt kaliperen, er det bremsesystemet som er kilden. Hvis du opplever at begge sider er uvanlig varme uten at bremsene henger, bør du undersøke differensialen eller drivakselleddene for feil. Et profesjonelt varmekart gjør det enkelt å skille disse komponentene fra hverandre med én rask skanning.

Termisk vs. tradisjonell feilsøking: Hva er mest effektivt?

Tradisjonell feilsøking av hjullager involverer ofte bruk av stetoskop eller manuelt arbeid med å jekke opp bilen for å kjenne etter slark. Dette er tidkrevende prosesser som krever at mekanikeren fjerner hjul eller bruker lytteutstyr mens hjulet roterer fritt. Ved å bruke et profesjonelt termokamera for å sjekke hjullager, eliminerer du behovet for å løfte bilen i den innledende fasen. Du skanner navene direkte etter en testtur og får et umiddelbart svar. Denne metoden er spesielt overlegen på moderne, lukkede lagerenheter uten smørenippel, hvor økt indre friksjon er det eneste tidlige tegnet på slitasje før totalhavari.

En tidsstudie på verkstedet vil raskt vise at en termisk skanning tar under ett minutt, mens en full fysisk kontroll av alle fire hjul kan ta opptil tjue minutter inkludert rigging av løftebukk. Denne effektivitetsgevinsten gjør at du kan utføre flere diagnoser per dag. I tillegg fjerner det usikkerheten knyttet til menneskelige faktorer som hørsel og erfaring, da de objektive temperaturdataene gir et klart svar på komponentens tilstand.

Begrensninger ved fysiske tester

Mange mekanikere opplever at moderne hjullager ikke har merkbart slark selv om de er kritisk skadet innvendig. Presisjonen i dagens produksjon gjør at lageret kan være helt fast, men likevel generere ekstrem varme på grunn av "pitting" i løpebanene eller manglende smøring. I tillegg kan støy fra moderne lavprofildekk eller grove vinterdekk maskere lyden av et dårlig lager fullstendig under kjøring. Ved doble lagerkonfigurasjoner eller integrerte navenheter er det nesten umulig å avgjøre hvilket av lagrene som svikter ved bare å riste på hjulet. Termisk bildebehandling avslører derimot den eksakte varmekilden umiddelbart uten feilmargin.

Effektivitetsgevinsten på verkstedet

En av de største kostnadene for et verksted er "comebacks", altså kunder som kommer tilbake fordi en ulyd fortsatt er til stede etter at en del ble byttet. Feildiagnostisering skjer ofte når man stoler utelukkende på hørselen i et støyende verkstedmiljø. Ved å inkludere en termisk skanning som et standard sjekkpunkt ved hver service, sikrer du at riktig del byttes første gang. Dette reduserer tidsbruken per bil og øker kundetilfredsheten betydelig. For en dypere forståelse av hvordan teknologien kan brukes på andre områder, kan du lese vår ultimate guide til feilsøking på bil med termokamera.

Investering i termisk utstyr betaler seg raskt gjennom spart tid og økt presisjon i feilsøkingen. Det gir verkstedet en profesjonell profil og gir kunden trygghet for at diagnosen er basert på fakta fremfor antakelser. Du kan finne det rette verktøyet for din arbeidsdag hos Topdon Norge, hvor vi tilbyr utstyr designet for tøff bruk. Ved å modernisere feilsøkingen reduserer du risikoen for reklamasjoner og optimaliserer verkstedets totale inntjening.

Velg riktig termisk kamera for hjullager-diagnose

Når du skal velge et termokamera for å sjekke hjullager, er det spesielt to tekniske faktorer som avgjør suksessen: fokustype og bildefrekvens. Understellsarbeid krever ofte at du må helt inntil navet for å skille lagerets varme fra bremseskiven. Her er et kamera med manuelt fokus overlegent. Det lar deg låse skarpheten på de små detaljene i lagerhuset, mens fast fokus ofte blir for uskarpt på kloss hold. God bildekvalitet er ikke bare en luksus; det er det som gjør at du ser forskjellen på en varm kule og en varm kaliper.

Robusthet er en annen kritisk faktor. Verkstedmiljøet er preget av olje, fett, fuktighet og harde betonggulv. Et kamera designet for profesjonell bruk må tåle fall og røff behandling uten at optikken tar skade. Integrasjon med moderne diagnoseverktøy gjør det også mulig å skape en komplett arbeidsstasjon der termiske data lagres sammen med bilens øvrige feilkoder. Dette gir en sømløs arbeidsflyt fra første skanning til ferdig rapport.

Topdon TC-serien: Fra mobil til håndholdt

Topdon TC001 er den ideelle inngangsbilletten for deg som ønsker maksimal fleksibilitet. Denne enheten kobles direkte til din Android-enhet eller iPhone og gjør smarttelefonen om til et kraftig infrarødt verktøy. Den er perfekt for raske sjekker i kundemottaket. For mer intensiv bruk på verkstedet er de håndholdte modellene Topdon TC004 og TC005 bedre egnet. Dette er selvstendige enheter med innebygd skjerm og forsterket hus som tåler daglig bruk i tøffe miljøer.

En viktig teknisk markør i TC-serien er bildefrekvensen på 25Hz. Mange rimelige alternativer på markedet opererer med bare 9Hz, noe som gir et hakkete bilde når du beveger kameraet rundt bilen. Med 25Hz får du en flytende og stabil videoopplevelse. Det gjør det langt enklere å identifisere små temperaturavvik mens du skanner over navet, drivakselen og bremsesystemet i én sammenhengende bevegelse.

Slik kommer du i gang

For å sikre nøyaktige målinger må kameraet kalibreres for bilbruk. La enheten akklimatisere seg til temperaturen i verkstedet i fem minutter før du starter diagnosen. Dette sikrer at sensoren gir korrekte verdier i forhold til omgivelsene. Ved å bruke den dedikerte Topdon-appen kan du enkelt lagre varmebilder og generere profesjonelle PDF-rapporter. Disse rapportene kan sendes direkte til kunden som visuelt bevis på at hjullageret må byttes. Se vårt utvalg av termokameraer her for å finne det verktøyet som optimaliserer din feilsøking i hverdagen.

Moderniser feilsøkingen og unngå unødvendig tidsbruk

Å ta i bruk moderne teknologi endrer måten du jobber på verkstedet. Ved å identifisere friksjonsvarme på et tidlig stadium, kan du diagnostisere feil uker før de tradisjonelle symptomene som ulyd og slark oppstår. Dette sparer deg for utallige timer med prøvekjøring og feilsøking på feil komponenter. Et profesjonelt termokamera for å sjekke hjullager gir deg objektive data som fjerner all tvil; du kan presentere visuelle bevis for kunden som umiddelbart rettferdiggjør reparasjonsbehovet.

Investering i riktig utstyr er nøkkelen til en mer effektiv hverdag og økt lønnsomhet. Akkurat som man investerer i profesjonell restaurering av treverk gjennom tjenester som WoodStuffHQ for å bevare verdier, sikrer moderne diagnoseverktøy at bilens komponenter får den pleien de trenger før det er for sent. Som spesialister på bildiagnose i Norge forstår vi de unike utfordringene verksteder møter hver dag. Vi tilbyr verktøy som er utviklet for profesjonelle, og vi sørger for lynrask levering fra vårt eget lager slik at du kommer raskt i gang. Trenger du veiledning eller har spørsmål om bruk, får du alltid teknisk support på norsk direkte fra våre eksperter.

Det er på tide å la varmen tale for seg selv og eliminere gjettingen i feilsøkingsprosessen. Finn ditt perfekte termokamera hos Topdon Norge og begynn å se feilene før de høres. Med riktig utstyr i hånden er du alltid ett skritt foran neste havari og sikrer en tryggere vei for kundene dine.

Ofte stilte spørsmål om termisk kontroll av hjullager

Hvor stor temperaturforskjell indikerer et dårlig hjullager?

En temperaturforskjell på 5 til 10 grader celsius mellom hjulnavene på samme aksel er et tidlig varsel om økt indre friksjon. Dersom differansen overstiger 15 grader, anses feilen som kritisk og komponenten bør byttes umiddelbart. Det er viktig å sammenligne venstre og høyre side under identiske forhold for å eliminere naturlige variasjoner i drivverket.

Kan jeg sjekke hjullager med et termokamera uten å kjøre bilen først?

Nei, du må utføre en testkjøring på 5 til 10 kilometer for å generere nok friksjonsvarme til en pålitelig diagnose. Friksjonen som oppstår ved begynnende lagersvikt må bygges opp under faktisk belastning på veien. Et termokamera for å sjekke hjullager vil ikke fange opp feil på en bil som har stått stille, da komponentene må være i bevegelse for å produsere infrarød stråling.

Vil en hengende bremsekaliper påvirke målingen av hjullageret?

Ja, varme fra bremsene kan påvirke avlesningen, men det termiske bildet gjør det enkelt å skille mellom feilkildene. Ved lagersvikt er varmen konsentrert i selve navet eller bak støvhetten. En hengende kaliper vil derimot vise en høy og jevn temperatur over hele bremseskiven eller sentrert rundt selve kaliperhuset. Unngå hard bremsing rett før måling for best mulig presisjon.

Hvilken emissivitetsinnstilling bør jeg bruke for hjulnav?

For de fleste støpejernskomponenter i understellet bør emissiviteten settes til et sted mellom 0,85 og 0,95. Blanke metalldeler har lav emissivitet og kan gi feilaktige refleksjoner fra omgivelsene. Det er derfor mest effektivt å sikte på matte overflater eller områder dekket av bremsestøv, da disse flatene gir en mer nøyaktig representasjon av den faktiske overflatetemperaturen.

Er det mulig å se feil på indre hjullager med termografi?

Ja, varmen fra det indre lageret ledes effektivt gjennom metallet til navet og drivakselen. Selv om du ikke ser selve lageret direkte, vil den termiske ledningsevnen i metallet avsløre unormal varmeutvikling. Ved å skanne baksiden av navet der drivakselen møter lagerhuset, kan du identifisere indre skader lenge før de kan merkes som fysisk slark eller ulyd i kupeen.

Hvorfor er et termokamera bedre enn en laser-temperaturmåler til dette formålet?

Et termokamera gir deg et fullstendig varmekart i sanntid i stedet for bare en gjennomsnittstemperatur i ett enkelt punkt. Med en oppløsning på 256x192 piksler ser du nøyaktig hvordan varmen sprer seg gjennom navet, noe som er umulig med en lasermåler. Dette gjør det langt enklere å skille mellom varme fra lageret og varme fra tilstøtende komponenter som bremser eller drivledd.

Kan termokameraet brukes til å sjekke andre deler av drivverket?

Dette verktøyet er svært allsidig og kan brukes til diagnostikk av hele bilens drivlinje. Du kan identifisere temperaturforskjeller i differensialer, girkasser, CV-ledd og til og med oppdage sylinderlekkasjer ved å måle eksosmanifolder. Et termokamera for å sjekke hjullager er dermed en investering som forbedrer feilsøkingen på tvers av mange mekaniske og elektriske systemer i verkstedet.

Må jeg ha et dyrt profesjonelt kamera for å finne hjullagerfeil?

Nei, du trenger ikke det dyreste utstyret for å utføre effektiv feilsøking i hverdagen. Mobilbaserte enheter gir tilstrekkelig oppløsning og følsomhet for å oppdage de nødvendige temperaturforskjellene. Det viktigste er at kameraet har en bildefrekvens på 25Hz og god nok termisk sensitivitet til å skille små temperaturavvik på 5 til 10 grader under normale verkstedforhold.
