Termokamera for bremser: Finn varmgang og feil før de blir farlige

En hengende bremsekaliper kan utvikle seg til en kritisk brannfelle på få minutter, men feilen er ofte helt usynlig for det blotte øye. Ved å ta i bruk et profesjonelt termokamera for bremser, fjerner du all usikkerhet og ser den faktiske varmesignaturen i sanntid før situasjonen blir farlig. Du har sikkert kjent på frustrasjonen over periodisk varmgang eller ujevn bremseeffekt som er umulig å gjenskape i det øyeblikket bilen står inne på verkstedet.

Det er både tidkrevende og risikabelt å drive feilsøking basert på gjetning når sikkerheten står på spill. Erfaring viser at termiske verktøy kan redusere feilsøkingstiden med opptil 60 prosent ved å visualisere problemet umiddelbart uten demontering. I denne artikkelen lærer du nøyaktig hvordan du bruker termisk bildebehandling for å avdekke alt fra trege stempler til komplekse ABS-feil. Vi viser deg hvordan du øker sikkerheten for dine kunder og dokumenterer nødvendige reparasjoner med ubestridelige bildebevis som gir en mer effektiv og profesjonell verkstedhverdag.

Hva er et termokamera for bremser og hvorfor er det revolusjonerende?

Et termokamera for bremser er et diagnoseverktøy som konverterer infrarød stråling til et visuelt bilde. Mens det menneskelige øyet kun ser overflater og farger, ser dette verktøyet varmesignaturer. Teknologien bak, ofte kalt Thermography, gjør det mulig å identifisere temperaturforskjeller på brøkdeler av en grad uten fysisk kontakt. Dette er en stor fordel når man jobber med komponenter som kan holde flere hundre grader.

Visuell inspeksjon er ofte begrenset. Du ser kanskje blåanløpne skiver eller kjenner lukten av brent belegg, men da har skaden ofte allerede skjedd. Ved å bruke et termokamera for bremser, ser du varmgang i sanntid mens komponentene fortsatt er montert på bilen. Du slipper å gjette om en kaliper henger; du ser det svart på hvitt, eller rettere sagt, gult på lilla.

Statens Vegvesen har i flere år benyttet termiske portaler ved utvalgte tunneler for å skanne tunge kjøretøy i fart. De vet at en varm brems er en potensiell brannfelle. Ved å bruke samme metodikk på verkstedet, tar du i bruk en profesjonell standard som tidligere var forbeholdt kontrollorganer. Det gir deg muligheten til å stoppe feil før de fører til driftsstans eller ulykker.

Fra overflatevarme til dypere innsikt

Infrarød stråling er en direkte indikator på mekanisk friksjon. Når en kaliper henger, genereres det varme som sprer seg fra klossene til skiven og videre til navet. Et enkelt IR-termometer gir deg kun temperaturen i ett enkelt punkt. Det er upresist og kan lett misforstås hvis du treffer en blank overflate med feil vinkel.

Et fullverdig termokamera gir deg derimot et komplett varmekart over hele bremsesystemet. Du ser nøyaktig hvor varmen starter og hvordan den sprer seg. Siden bremser kjøles ned raskt når bilen står stille, er sanntidsbilder med høy oppdateringsfrekvens helt avgjørende for å fange opp feilen før temperaturen faller.

Sikkerhet og forebygging av brann

Varmgang i bremser er en av de vanligste årsakene til kjøretøybranner, spesielt i tunneler eller ved tung last. Når temperaturen stiger ukontrollert, kan bremsevæsken koke. Dette fører til "fading", hvor bremseeffekten forsvinner helt. Dette er en livsfarlig situasjon som ofte kunne vært unngått med en rask termisk sjekk.

• Forebygging: Finn trege kalipere før de låser seg helt under kjøring.
• Dokumentasjon: Vis kunden et bilde av en unormal varmesignatur på skjermen for å begrunne reparasjonen.
• Trygghet: Verifiser at reparasjonen er vellykket ved å sammenligne varmen på begge sider etter prøvekjøring.

Dette gir ikke bare økt sikkerhet. Det fungerer også som viktig dokumentasjon overfor kunder og forsikringsselskaper. Ved å visualisere usynlige feil, bygger du tillit og profesjonalitet i alle ledd av servicen.

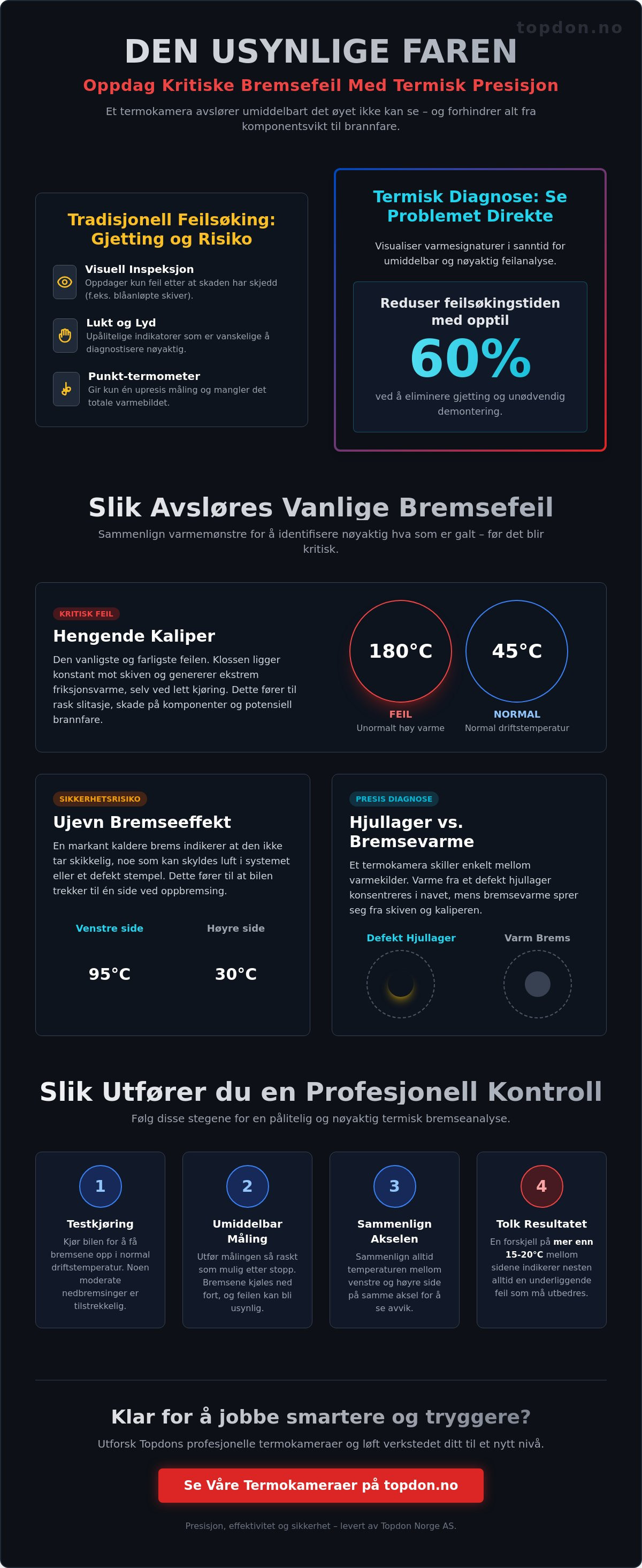

Slik avslører du vanlige bremsefeil med termisk bildebehandling

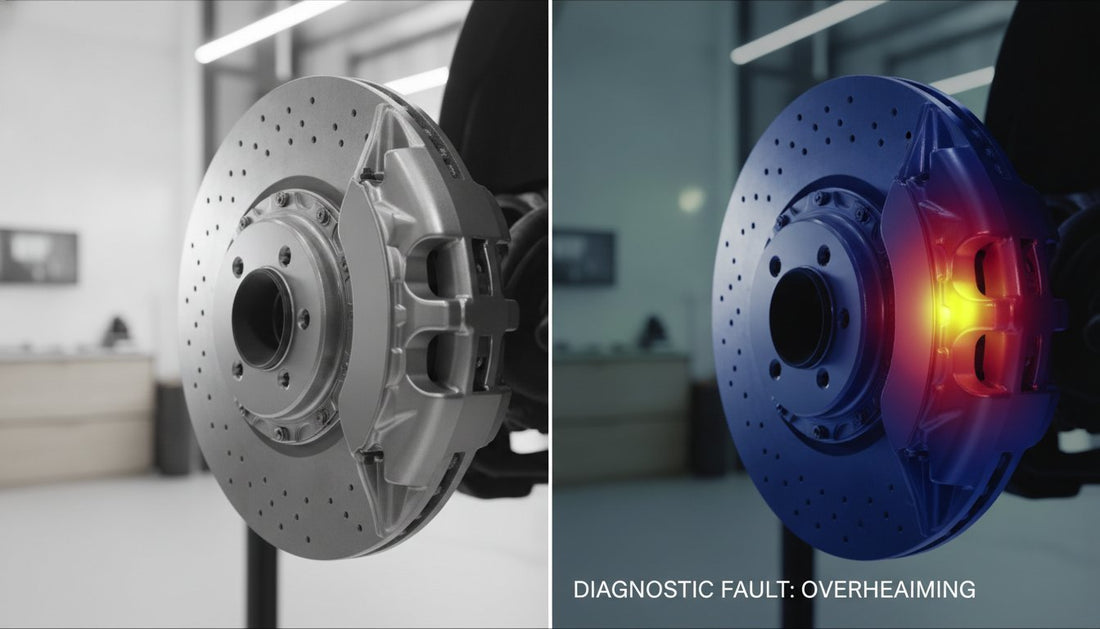

Når du retter et termokamera for bremser mot et hjuloppheng etter en prøvetur, får du umiddelbar tilgang til data som ellers ville krevd full demontering. En hengende bremsekaliper er den enkleste feilen å spotte. Den vil lyse opp i hvitt eller sterkt gult på skjermen, selv etter en rolig kjøretur uten tunge nedbremsinger. Dette skyldes at klossene ligger inntil skiven og genererer konstant friksjonsvarme.

En omfattende studie på effektiviteten av termisk bildebehandling viser at metoden er ekstremt effektiv for å identifisere defekte komponenter på tunge kjøretøy. Studien dokumenterer at kjøretøy som ble plukket ut basert på termiske avvik, hadde en betydelig høyere rate av alvorlige feil enn de som ble valgt ut tilfeldig. Dette underbygger hvorfor teknologien er i ferd med å bli en bransjestandard for seriøse verksteder.

Ujevn bremseeffekt er en annen kritisk feil som ofte overses. Hvis en bremseskive er markant kaldere enn de andre etter en test, tyder det på defekte stempler eller luft i systemet. Ved å sammenligne temperaturen på tvers av samme aksel, ser du raskt om bremsene tar ujevnt. Hotspots på selve skiven kan indikere skjevheter eller ujevn kontaktflate, noe som ofte fører til risting ved bremsing.

Det er også mulig å skille mellom varme fra bremsene og varme fra et defekt hjullager. Mens bremsevarme sprer seg fra skiven og utover, vil et dårlig hjullager ha sitt varmeste punkt i sentrum av navet. Denne presisjonen sparer deg for unødvendig bytte av deler som faktisk fungerer.

Tolking av fargeskalaer og temperaturforskjeller

En temperaturforskjell på mer enn 15-20 grader mellom høyre og venstre side på samme aksel er ofte et tegn på at noe er galt. For å lokalisere feilen nøyaktig, er det lurt å bruke bilde-i-bilde-funksjoner som Topdons MSX-teknologi. Dette legger konturer fra det visuelle kameraet over det termiske bildet, slik at du ser nøyaktig om varmen kommer fra glideboltene eller selve stempelet. Hvis glideboltene er blokkerte, vil du ofte se en asymmetrisk varmefordeling over kaliperhuset.

Diagnose av tunge kjøretøy og tilhengere

På lastebiler og tilhengere med trommelbremser er termisk inspeksjon uvurderlig. Du kan raskt avsløre feiljusterte bremsebånd ved å se på varmesignaturen til trommelen utenfra. Det er kritisk at alle aksler bremser synkront for å unngå overoppheting av enkelte hjulsett. For å utføre disse testene med høy presisjon, anbefales det å bruke et profesjonelt termokamera som tåler de tøffe forholdene på et verksted.

Ved å bruke disse metodene systematisk, kan du tilby kundene dine en grundigere sjekk enn konkurrentene. Du finner feilene raskere, og du kan vise kunden nøyaktig hva som er galt før du starter skruingen.

Steg-for-steg: Hvordan utføre en profesjonell termisk bremsekontroll

For å få pålitelige resultater med et termokamera for bremser, må du følge en fast metodikk. En tilfeldig sjekk av en bil som har stått stille gir sjelden gode svar. Du må belaste systemet for å se de termiske avvikene tydelig. Dette krever en systematisk tilnærming fra testtur til ferdig dokumentasjon.

Start med en kontrollert prøvetur. Gjennomfør 5 til 10 moderate nedbremsinger fra 60 km/t ned til rundt 10 km/t. Dette bygger opp nok varme i skiver og klosser til at ujevnheter i bremsekraften trer tydelig frem. Parker bilen og utfør målingen umiddelbart før komponentene rekker å kjøle seg ned. Symmetri er avgjørende. Mål alltid venstre side og sammenlign direkte med høyre side på samme aksel. Et avvik på over 20 grader er ofte et tegn på at en kaliper henger eller at et stempel har satt seg.

Posisjonering er kritisk for nøyaktige data. Ikke sikt rett inn i felgen forfra. Gå til siden og skyt bilder i en vinkel som lar deg se både bremseskiven og kaliperhuset samtidig. Lagre bildene systematisk. Et bilde av en overopphetet kaliper før reparasjon er et kraftig verktøy i kundedialogen. Ta alltid et kontrollbilde etter utbedring for å verifisere at varmefordelingen er normalisert.

Fellen med emissivitet på blanke flater

Blanke bremseskiver kan "lyve" for kameraet. Metall har lav emissivitet, som betyr at det reflekterer infrarød stråling fra omgivelsene i stedet for å sende ut sin egen varme. En brennhet, blank skive kan derfor se kald ut på skjermen fordi den reflekterer den kalde asfalten. For å få korrekte verdier bør du rette målepunktet mot kaliperen eller den ytre kanten av skiven der metallet er mer oksidert. Disse flatene er mindre reflekterende og gir en langt mer stabil temperaturlesing.

Optimalisere kamerainnstillingene

Bruk av riktige innstillinger skiller amatøren fra den profesjonelle. Velg "High Gain" for maksimal presisjon i temperaturområdet under 150 grader. Dette er perfekt for standard bremsediagnose. Isotherm-funksjonen er også svært nyttig; den lar deg markere alle flater over en valgt temperaturgrense med en kontrastfarge. Dette gjør det umiddelbart synlig om én side av akselen ligger høyere i temperatur. Husk å justere fokus manuelt for å skille skarpt mellom felgens overflate og bremsesystemet bak.

Velg riktig termokamera for bremsediagnose

Å velge et passende termokamera for bremser krever at du ser forbi de generelle beskrivelsene og fokuserer på de tekniske spesifikasjonene som faktisk betyr noe i et verkstedmiljø. Oppløsning er det viktigste punktet. For å kunne skille mellom varmen fra en kaliper og varmen fra selve bremseskiven, bør kameraet ha en oppløsning på minst 160x120 piksler. En lavere oppløsning gir et grøtete bilde der varmekildene flyter sammen, noe som gjør det umulig å stille en nøyaktig diagnose på mindre komponenter som glidebolter.

Termisk følsomhet, ofte oppgitt som NETD (Noise Equivalent Temperature Difference), er en annen kritisk faktor. En lavere NETD-verdi, for eksempel under 50mK, betyr at kameraet kan registrere mindre temperaturforskjeller. Dette er avgjørende når du skal identifisere en kaliper som bare så vidt har begynt å henge, der temperaturavviket mot naboakselen kanskje bare er noen få grader. Jo bedre følsomhet, jo tidligere kan du stoppe en feil før den utvikler seg til en brannfare.

Verkstedmiljøet er tøft, og utstyret må tåle deretter. Et profesjonelt verktøy må ha en robust kapsling som tåler fall på betonggulv og kontakt med olje, fett eller bremsespray. Når det gjelder tilkobling, ser vi en tydelig trend. USB-C kameraer som kobles direkte til smarttelefoner eller nettbrett gir en unik fleksibilitet. De utnytter telefonens store skjerm og prosessorkraft for bildebehandling, mens dedikerte håndholdte enheter ofte er mer robuste og klare til bruk på et sekund uten behov for eksterne enheter.

Profesjonelle funksjoner som sparer tid

Funksjoner som automatisk sporing av varmeste og kaldeste punkt (Hot/Cold spot) gjør at du slipper å lete manuelt etter avvik. Kameraet låser seg umiddelbart på det varmeste punktet i bildet, noe som er perfekt for å finne en overopphetet bremseskive raskt. God programvare er like viktig som selve maskinvaren. Muligheten til å generere profesjonelle servicerapporter med termiske bilder direkte fra enheten sparer verkstedet for mye administrativ tid og gir kunden en visuell bekreftelse på utført arbeid. Batterikapasitet bør også prioriteres; et godt kamera skal vare en hel arbeidsdag uten behov for lading mellom oppdragene.

Pris vs. ytelse: Hva trenger et moderne verksted?

Investeringen i et termisk kamera betaler seg raskt gjennom spart feilsøkingstid. En feil som tidligere krevde prøvekjøring, demontering og gjetning, kan nå bekreftes på få minutter. Dette gir en høy investeringsavkastning (ROI) for både små og store verksteder. Du kan lese mer om hvordan slike verktøy komplementerer avansert bildiagnose her. Valget står ofte mellom en prisgunstig innstegsmodell for raske sjekker eller et high-end diagnoseverktøy for dypere teknisk analyse. Se vårt utvalg av profesjonelle termokameraer for å finne modellen som optimaliserer din arbeidshverdag.

Topdon termokameraer: Presisjon for bremseservice

Topdon TC-serien er utviklet spesifikt for å møte de tekniske kravene i moderne bilverksteder. Ved å bruke et profesjonelt termokamera for bremser fra denne serien, får du tilgang til teknologi som kombinerer høy termisk oppløsning med en markedsledende oppdateringsfrekvens. Modellene TC001 og TC004 er designet for å gi mekanikere et klart bilde av varmefordelingen i sanntid. Dette fjerner behovet for gjetning og reduserer risikoen for feildiagnostisering av komplekse bremsesystemer.

En av de største fordelene med Topdon er den raske oppdateringsfrekvensen på 25Hz. Mange konkurrerende kameraer opererer på kun 9Hz, noe som gir et hakkete bilde og gjør det vanskelig å fange opp temperaturfall i sanntid. Med 25Hz får du en flytende visning som er helt nødvendig når du skal analysere komponenter som kjøles raskt ned etter en testtur. Topdons enheter integreres også sømløst med deres øvrige diagnoseverktøy. Ved å handle hos Topdon Norge AS, er du sikret lokal norsk støtte, ekspertise og full garanti på alt utstyr.

TC001: Den fleksible løsningen for smarttelefon

TC001 gjør mobilen din til et profesjonelt termisk verktøy på sekunder. Den kobles direkte til USB-C-porten på din Android-enhet eller nettbrett. Dette gir ekstrem bærbarhet. Du kan enkelt utføre en rask sjekk av bremsene direkte på parkeringsplassen før bilen i det hele tatt triller inn i verkstedhallen. Den høye oppløsningen sørger for at du ser detaljerte varmesignaturer på både skiver og kalipere. Se gjerne vår omfattende test i denne guide til termokamera for mer teknisk innsikt.

Hvorfor Topdon er verkstedets foretrukne valg

Topdon har blitt et foretrukket valg fordi de leverer profesjonelle spesifikasjoner til en pris som gir rask avkastning. Programvaren er intuitiv og utviklet for bruk i en travel hverdag. Du kan enkelt generere rapporter som dokumenterer feil overfor kunden, noe som øker både salget av deler og kundens tillit til verkstedet. For å tilby en enda mer komplett service, kan du kombinere termisk inspeksjon med en profesjonell batteritester bil. Dette lar deg verifisere både det mekaniske bremsesystemet og kjøretøyets elektriske helse i én og samme arbeidsoperasjon.

Med Topdon får du verktøyene som optimaliserer arbeidsflyten. Du finner feilene raskere, dokumenterer dem bedre og sikrer at kunden kjører ut fra verkstedet med et trygt bremsesystem.

Ta bremseservicen til et nytt nivå med termisk innsikt

Å oppgradere verkstedets utstyrspark er et strategisk valg som betaler seg gjennom økt presisjon og kortere feilsøkingstid. Et termokamera for bremser gir deg muligheten til å se friksjonsvarme før den utvikler seg til en alvorlig sikkerhetsrisiko. Du har nå lært hvordan du tolker varmesignaturer og hvordan du utfører en profesjonell kontroll som gir kunden trygghet gjennom visuell dokumentasjon. Dette verktøyet gjør det usynlige synlig og fjerner all gjetning fra diagnoseprosessen.

Topdon Norge AS er din spesialist på diagnoseverktøy i Norge. Vi forstår behovet for pålitelig utstyr i en travel hverdag. Derfor tilbyr vi lynrask levering fra eget lager og teknisk support på norsk for å sikre at du får maksimalt utbytte av investeringen din. Ved å kombinere teknisk ekspertise med de riktige verktøyene, posisjonerer du verkstedet ditt som en ledende aktør innen sikkerhet og vedlikehold. Det handler om å levere kvalitet som kundene dine kan se med egne øyne.

Se vårt utvalg av profesjonelle termokameraer her og ta det første steget mot en mer effektiv arbeidshverdag. Vi ser frem til å hjelpe deg med å finne den optimale løsningen som passer akkurat dine behov og utfordringer.

Ofte stilte spørsmål om termisk bremsediagnose

Hvor stor temperaturforskjell er akseptabel mellom bremsene på samme aksel?

En temperaturforskjell på mer enn 15 til 20 grader mellom høyre og venstre side regnes som et klart tegn på feil. Mindre avvik kan forekomme naturlig avhengig av svinger og veiforhold, men store sprang tyder på at en kaliper henger eller at bremseeffekten er ujevn. Ved å bruke et termisk verktøy ser du disse avvikene umiddelbart etter en testtur før komponentene rekker å kjøle seg ned.

Kan jeg bruke et billig termokamera fra en hobbyforretning til bremser?

Billige hobbykameraer mangler ofte oppløsningen og oppdateringsfrekvensen som kreves for nøyaktig bremsediagnose. Et profesjonelt termokamera for bremser bør ha minst 160x120 piksler for å skille mellom varme fra navet og varme fra selve kaliperen. Lav bildekvalitet fører til at varmekildene flyter sammen på skjermen, noe som gjør det umulig å stille en presis og troverdig diagnose.

Hvorfor viser kameraet forskjellige temperaturer på bremseskiven og kaliperen?

Dette skyldes forskjeller i emissivitet mellom materialene i bremsesystemet. Blanke bremseskiver reflekterer infrarød stråling fra omgivelsene, noe som ofte gir en lavere temperaturavlesning enn den faktiske varmen i metallet. Kaliperen har som regel en mattere overflate som gir en mer stabil og korrekt temperaturmåling. Bruk derfor alltid kaliperen som hovedreferanse for å unngå målefeil på reflekterende flater.

Må jeg kjøre bilen hardt før jeg utfører en termisk bremsekontroll?

Du trenger ikke kjøre bilen hardt; kontrollerte og moderate nedbremsinger er mer effektive for å avdekke ujevnheter. Gjennomfør 5 til 10 moderate oppbremsinger fra 60 km/t ned til 10 km/t før du parkerer og måler. Dette bygger opp nok termisk energi til at eventuelle hengende kalipere eller defekte stempler trer tydelig frem på skjermen uten at systemet blir overbelastet.

Kan et termokamera finne feil på ABS-sensorer?

Kameraet kan ikke lese av elektroniske feil i selve sensoren, men det avslører konsekvensene av en feilfungerende ABS. Hvis ABS-systemet griper inn ujevnt på ett hjul, vil dette hjulet generere en annen varmesignatur enn de andre. Et termokamera for bremser hjelper deg dermed å bekrefte om en elektronisk feilkode faktisk påvirker den mekaniske bremseeffekten i praksis under kjøring.

Hva gjør jeg hvis jeg oppdager ekstrem varmgang på ett hjul?

Ved ekstrem varmgang må du la komponenten kjøle seg ned naturlig før du starter feilsøkingen for å unngå skader. Ikke bruk vann for å kjøle ned bremsene, da dette kan føre til at skivene slår seg eller sprekker på grunn av det termiske sjokket. Når temperaturen er trygg, bør du inspisere kaliperstempler og glidebolter for mekanisk treghet, og sjekke om bremsevæsken har blitt misfarget.

Er termokameraet nyttig for å sjekke bremsevæske?

Verktøyet kan ikke sjekke væskens kjemiske tilstand, men det kan identifisere blokkeringer i bremseslanger som påvirker væskestrømmen. Hvis en slange er delvis tett, vil ikke trykket slippe helt når du slipper pedalen, noe som fører til konstant varmegang. Du kan også se om varmen fra kaliperen sprer seg oppover bremseslangen, noe som indikerer risiko for at bremsevæsken når kokepunktet under belastning.
