Hvorfor kaste bort timer på å demontere tunge komponenter når du kan se varmesignaturen til en motorfeil på sekunder? Et profesjonelt termokamera for eksosmanifold er ikke bare et avansert termometer. Det er et visuelt diagnoseverktøy som avslører forbrenningskvalitet og mekaniske svakheter i sanntid. Dette verktøyet lar deg inspisere kritiske punkter uten fysisk kontakt med varme overflater, noe som øker både sikkerheten og effektiviteten.
Vi forstår at feilsøking på eksossystemer er en utfordrende oppgave for mange mekanikere. Det er vanskelig å lokalisere små sprekker i støpejern, og manuell sjekk av varme deler medfører alltid en fare for brannskader. Tidkrevende feilsøking på periodiske tenningsfeil koster både tid og penger, spesielt når problemene ikke etterlater seg tydelige feilkoder i bilens datasystem.
Denne artikkelen lærer deg å bruke termisk bildebehandling for å diagnostisere sylinderfeil, sprekker i manifolden og tette katalysatorer med ekstrem presisjon. Vi viser hvordan du oppnår raskere diagnose av motorproblemer og leverer profesjonell visuell dokumentasjon til kunden. Du lærer de mest effektive metodene for å sikre høyere presisjon i feilsøkingen og optimalisere arbeidsflyten på verkstedet i 2026.
Viktige Punkter
- Lær hvorfor et termokamera må håndtere temperaturer opp mot 600 grader og ha tilstrekkelig oppløsning for å skille mellom overflatevarme og faktiske lekkasjer.
- Bruk et termokamera for eksosmanifold til å identifisere tenningsfeil og tette komponenter ved å visualisere presise temperaturforskjeller mellom sylinderutløpene.
- Forstå hvordan du unngår feilmålinger ved å velge riktig vinkel og sikkerhetsavstand for å eliminere refleksjoner fra andre varme motordeler.
- Oppdag fordelene ved å kombinere kaldstartanalyse med målinger ved full driftstemperatur for å fange opp periodiske feil i støpejern og pakninger.
- Finn den optimale balansen mellom portabilitet og robusthet ved å velge riktig Topdon-modell tilpasset ditt spesifikke arbeidsmiljø.
Hvorfor bruke termokamera til feilsøking på eksosmanifold?
Eksossystemet er en av de mest krevende delene av en motor å diagnostisere. Høye temperaturer og trang plass gjør tradisjonell feilsøking både farlig og tidkrevende. Ved å benytte infrarød termografi kan du visualisere varmefordelingen på komponenter uten fysisk kontakt. Et profesjonelt termokamera for eksosmanifold fanger opp usynlig varmestråling og konverterer den til et detaljert visuelt bilde. Dette bildet viser temperaturforskjeller ned til brøkdeler av en grad, noe som gjør det mulig å se feil som ellers er skjulte for det blotte øye.
Sikkerhet er en avgjørende faktor på ethvert verksted. Eksosmanifolder når raskt temperaturer over 400 grader celsius under drift. Kontaktløs måling eliminerer risikoen for alvorlige brannskader som ofte oppstår ved manuell sjekk med fingre eller vannsprut. Du slipper også å demontere varmeskjold eller andre beskyttende deler bare for å bekrefte en mistanke. Kameraet lar deg se gjennom de termiske mønstrene og identifisere nøyaktige feilkilder fra trygg avstand.
Sanntidsanalyse gir deg en unik fordel i diagnosefasen. Du kan observere nøyaktig hvordan varmen sprer seg umiddelbart når du gir gass eller belaster motoren. Dette avslører dynamiske feil som kanskje bare oppstår under spesifikke turtall. Hvis en sylinder henger etter i temperaturutviklingen, ser du det med en gang på den høyoppløselige skjermen. Presisjonen er ekstrem. Du peker ut nøyaktig hvilken sylinder som avviker fra normalen uten behov for omfattende gjetting eller prøvebytte av deler.

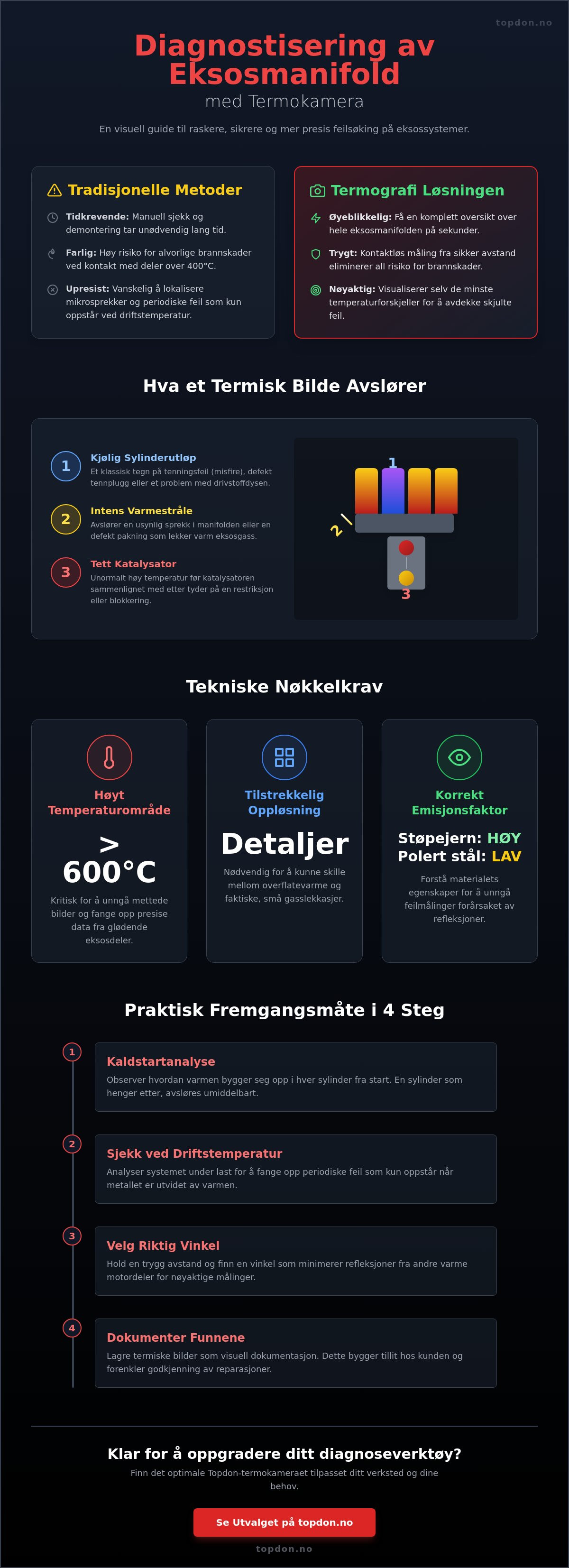

Tradisjonelle metoder vs. termografi
Mange mekanikere bruker fremdeles stetoskop eller såpevann for å finne lekkasjer. Disse metodene kommer ofte til kort ved mikrosprekker i støpejern som kun åpner seg når metallet utvider seg ved driftstemperatur. Et stetoskop krever at du er fysisk nær ekstrem varme, mens såpevann ofte fordamper før du rekker å se bobler. Med et termokamera skanner du hele manifolden på fem sekunder. Du sparer verdifull tid og øker sikkerheten ved å holde god avstand til komponenter som gløder.
Hva kan et termisk bilde avsløre?
Et termisk bilde er et kraftig diagnoseverktøy som viser mer enn bare tall. Det avslører spesifikke mekaniske og elektriske problemer gjennom visuelle mønstre:
- Ujevn varmefordeling: Store temperaturforskjeller mellom sylinderutløpene indikerer ubalanse i forbrenningen.
- Varmepunkter i katalysator: Unormalt høye temperaturer på inngangen sammenlignet med utgangen tyder på restriksjoner eller tette celler.
- Kjølige områder: Et kaldt utløp er et klassisk tegn på misfiring, defekte tennplugger eller dyser som ikke leverer drivstoff.
- Varme gass-stråler: Små, intense striper med varme avslører sprekker i manifolden eller defekte pakninger som er usynlige ved visuell inspeksjon.
Dette gjør feilsøkingen visuell og dokumenterbar for kunden. Du kan enkelt vise frem et bilde som bevis på feilen, noe som bygger tillit og gjør det lettere å få godkjent nødvendige reparasjoner.
Tekniske krav for måling av høye temperaturer
Når du skal velge et termokamera for eksosmanifold, er temperaturområdet den mest kritiske faktoren. En forbrenningsmotor produserer ekstrem varme. Eksosgasser kan raskt nå temperaturer som sprenger skalaen på enklere termiske sensorer. For å utføre en pålitelig analyse må utstyret håndtere minst 550 til 600 grader celsius uten å gå i metning. Hvis kameraet har et for lavt tak, vil hele manifolden fremstå som en hvit, detaljløs flate på skjermen. Dette er grunnen til at profesjonelle verksteder bruker termografi som et diagnostisk verktøy for motorfeil, da presise data er nødvendig for å skille mellom normale driftstemperaturer og kritiske feilpunkter.
Forståelse av emisjonsfaktor på eksosdeler
Emisjonsfaktor, eller emissivity, beskriver en overflates evne til å sende ut termisk stråling. Dette er en teknisk utfordring ved måling på motorer. Støpejern er ideelt for termografering fordi det har en høy emisjonsfaktor, ofte rundt 0.95. Det betyr at kameraet leser av den faktiske temperaturen nøyaktig. Polert rustfritt stål eller krom er derimot som et speil for infrarød stråling. Det reflekterer varmen fra delene rundt i stedet for å vise sin egen temperatur. Et nyttig triks er å spraye en liten flekk med varmebestandig matt lakk på blanke rør for å få en pålitelig måling. I Topdon-appen kan du enkelt justere emisjonsinnstillingene for å kompensere for ulike materialer, noe som sikrer at diagnosen din hviler på korrekte tall.
Oppløsning og bildekvalitet
Oppløsningen på sensoren avgjør om du ser en sprekk eller bare en uskarp flekk. En sensor med 256x192 piksler leverer over 49 000 individuelle målepunkter. Dette gir en detaljrikdom som er helt nødvendig for å finne mikrosprekker i en manifold. Ved lavere oppløsninger vil den varme gassen som lekker ut bare se ut som en generell temperaturstigning i området. For de som krever utstyr med denne typen presisjon, tilbyr Topdon avanserte termokameraer som er spesialutviklet for å tåle verkstedmiljøets krav til både robusthet og bildekvalitet.
Termisk følsomhet (NETD) er også avgjørende. En lav NETD-verdi gjør at kameraet kan skille mellom to punkter med minimal temperaturforskjell. Dette er nøkkelen til å oppdage begynnende pakningslekkasjer før de utvikler seg til store problemer. I tillegg bør du vurdere oppdateringsfrekvensen. En frekvens på 25 Hz gir et flytende bilde i sanntid. Det er spesielt viktig når du ruser motoren for å se hvordan varmen beveger seg gjennom systemet under belastning. Kameraer med lav Hz vil oppleves som hakkete, noe som gjør det vanskelig å fange opp raske endringer i varmesignaturen når turtallet øker.
Diagnostisering av spesifikke feil med varmesøkende kamera
Å tolke bildene fra et termokamera for eksosmanifold krever forståelse for hvordan varme beveger seg gjennom metall. Når du retter kameraet mot en motor i drift, ser du ikke bare farger; du ser resultatet av forbrenningen i hver enkelt sylinder. En sylinder som ikke tenner (misfire), vil umiddelbart skille seg ut. Mens de fungerende sylinderne pumper ut gasser på flere hundre grader, vil det defekte utløpet forbli betydelig kjøligere. Dette avslører tenningsfeil eller defekte innsprøytningsdyser på sekunder uten at du trenger å røre en eneste tennplugg.
Sprekker i manifolden er ofte usynlige for det blotte øye, spesielt når motoren er kald. Når metallet utvider seg under belastning, åpner mikrosprekker seg og slipper ut ekstremt varme eksosgasser. På skjermen til termokameraet vil dette se ut som tynne, intense stråler eller "fjær" av varme som skyter ut fra støpejernet. Dette er en langt mer nøyaktig metode enn å lytte etter tikkelyder, som ofte kan forveksles med ventilstøy.
Katalysatoren er en annen kritisk komponent du kan analysere. En sunn katalysator skal ha en høyere temperatur på utgangen enn på inngangen på grunn av den eksoterme kjemiske reaksjonen som skjer på innsiden. Hvis inngangen er betydelig varmere enn utgangen, indikerer det en restriksjon eller en tett katalysator. På samme måte kan du sjekke EGR-ventilen. Ved å kommandere ventilen åpen med et diagnoseverktøy, skal du se en umiddelbar varmeøkning i røret som fører tilbake til innsugningsmanifolden. Skjer ikke dette, er ventilen enten mekanisk blokkert eller defekt.
Slik ser en sunn manifold ut
En frisk motor har en jevn temperaturgradient. Varmen skal spre seg symmetrisk fra topplokket og ut mot samlerøret. Små variasjoner på 5 til 10 prosent mellom sylindrene er normalt og skyldes ofte manifoldens utforming eller rekkefølgen på sylinderne. Det er lurt å bruke referanseverdier fra en tilsvarende motor hvis du er usikker. En sunn manifold vil gløde jevnt i den valgte fargepaletten uten plutselige mørke eller ekstremt lyse flekker.
Tegn på alvorlige problemer
Visse varmemønstre krever umiddelbar oppmerksomhet. Hvis ett enkelt rør er ekstremt mye varmere enn de andre, kan det tyde på en mager blanding (lean condition) i den sylinderen. Dette kan føre til smeltede stempler hvis det ikke utbedres. Blokkerte kanaler på grunn av sot og avleiringer vil derimot skape "kalde soner" der gassen ikke slipper fritt gjennom. Ved pakningslekkasjer vil du ofte se varme "skygger" som brer seg utover motorblokken fra flensen, noe som bekrefter at eksosgassen unnslipper før den når selve manifolden.
Praktisk guide: Steg-for-steg sjekk av eksossystemet
Å utføre en korrekt diagnose med et termokamera for eksosmanifold krever mer enn bare å peke og skyte. Det handler om timing og metodikk for å fange de termiske dataene i det øyeblikket feilen er mest synlig. Før du starter motoren, må du sørge for at du har fri sikt til hele manifoldflaten. Fjern eventuelle deksler som kan blokkere for den infrarøde strålingen. Klargjøring av kjøretøyet er det viktigste steget; mens mange tror motoren må være gjennomvarm, gir en kaldstart ofte de mest avslørende dataene for tenningsproblemer.
Sikkerhetsavstand og vinkel er avgjørende for nøyaktigheten. Hold en avstand på minst 50 til 100 cm fra de varme komponentene. Unngå å stå direkte foran blanke metallflater, da dette kan skape refleksjoner som lurer sensoren. Ved å stå i en vinkel på 15 til 45 grader reduserer du risikoen for å fange opp din egen kroppsvarme eller falske varme-ekko fra andre deler av motorrommet. Skann systematisk fra sylinder én og bakover mens du observerer temperaturutviklingen på skjermen.
For å identifisere sprekker som kun oppstår under høyt trykk, må manifolden skannes under belastning. Dette gjøres mest effektivt på en rullebenk, men kan også simuleres ved å belaste motoren forsiktig mens bilen står i ro (kun for biler med automatgir og under strenge sikkerhetsrutiner). Under belastning vil en sprekk ofte avgi en tynn stråle med ekstremt varm gass som blir umiddelbart synlig som en hvit eller lys lilla strek på det termiske bildet. Lagre bilder av disse kritiske øyeblikkene for å kunne sammenligne dem med verdiene etter at reparasjonen er utført.
Kaldstart-testen: Den mest effektive metoden
De første 30 sekundene etter en kaldstart er det mest kritiske tidsvinduet. I denne fasen skal alle rør varmes opp synkront. Hvis tre av rørene stiger raskt i temperatur mens det fjerde henger etter med mer enn 10 sekunder, har du funnet en sylinder med redusert forbrenning. Dette er en overlegen metode for å identifisere trege injektorer eller dårlige tennplugger før hele motorblokken blir gjennomvarm og varmen sprer seg via metallet (thermal soak), noe som maskerer den opprinnelige feilkilden.
Dokumentasjon for kunden
Profesjonell dokumentasjon skiller de beste verkstedene fra mengden. Ved å bruke et profesjonelt termokamera for eksosmanifold kan du generere visuelle bevis som kunden forstår umiddelbart. Bruk bilde-i-bilde (PIP) modus for å legge det termiske varmekartet over et vanlig digitalt foto. Dette viser nøyaktig hvilken bolt eller flens som lekker. Topdon-programvaren lar deg generere ferdige PDF-rapporter direkte fra enheten, noe som forenkler kommunikasjonen og øker betalingsviljen for komplekse reparasjoner. Se vårt utvalg av termokameraer for profesjonell verkstedbruk her.
Velg riktig Topdon-termokamera for verkstedet
Valget av diagnoseverktøy handler om å finne den rette balansen mellom funksjonalitet, holdbarhet og brukervennlighet. Et profesjonelt termokamera for eksosmanifold er en investering som betaler seg raskt gjennom spart feilsøkingstid. Topdon Norge AS har utviklet to distinkte serier for å møte behovene til både den mobile mekanikeren og det stasjonære merkeverkstedet. Enten du trenger en løsning som fungerer med utstyret du allerede eier, eller en dedikert enhet for tøff bruk, finnes det en modell som passer din arbeidsflyt i 2026.
Sammenligning av TC-serien
TC001 og TC002 er utviklet for maksimal portabilitet og integrasjon. Disse enhetene plugges direkte inn i en smarttelefon eller et nettbrett via USB-C eller Lightning. Fordelen er åpenbar; du utnytter prosessorkraften og den høyoppløselige skjermen på din eksisterende enhet. Dette gjør det ekstremt enkelt å zoome inn på detaljer i varmekartet eller dele bilder umiddelbart med kolleger. For mange er dette den mest kostnadseffektive inngangen til avansert termografi uten at det går på bekostning av bildekvaliteten.
TC004 og TC005 er derimot selvstendige, robuste enheter bygget for verkstedgulvets realiteter. Disse modellene tåler fall, støv og fuktighet betydelig bedre enn en vanlig smarttelefon. De har innebygde skjermer med høy kontrast og batterikapasitet som varer gjennom hele arbeidsdagen. Når du skal utføre en grundig sjekk med et termokamera for eksosmanifold under krevende forhold, gir de håndholdte modellene en ergonomisk fordel som reduserer belastningen ved gjentatte målinger.
- TC001: Kompakt og kraftig løsning for Android-enheter og Windows-PC.
- TC002: Spesialtilpasset for iOS, perfekt for verksteder som bruker iPad i driften.
- TC004: Robust alt-i-ett-enhet med enkel betjening og lang driftstid.
- TC005: Toppmodellen med høyere bildefrekvens og avanserte analysefunksjoner for komplekse diagnoser.
Hvorfor kjøpe fra Topdon Norge AS?
Når du velger utstyr fra Topdon Norge AS, får du mer enn bare maskinvare. Du får tilgang til et økosystem av støttefunksjoner som er avgjørende for profesjonell drift. Vi tilbyr full norsk support og garantiordninger som er tilpasset norske lover og forventninger. Det betyr at du får hjelp på ditt eget språk hvis du har spørsmål om oppsett eller tolkning av måledata. Vi sørger også for rask levering til verksteder over hele landet, slik at du ikke trenger å vente ukesvis på kritiske verktøy.
Integrasjon er et annet nøkkelord. Termokameraene fra Topdon Norge AS fungerer sømløst sammen med våre profesjonelle diagnoseskannere i Phoenix-serien. Dette gir deg en full systemoversikt der du kan kombinere feilkoder med visuelle varmekart i samme rapport. Denne helhetlige tilnærmingen gjør dokumentasjonen din uslåeilg overfor kunden. Ved å vise frem en profesjonell rapport som kobler tekniske data med termiske bilder, øker du sannsynligheten for at kunden godkjenner nødvendige reparasjoner på stedet. Se vårt utvalg av termokameraer her for å finne den optimale løsningen for ditt verksted.
Fremtidens feilsøking starter med termisk innsikt
I 2026 er visuell dokumentasjon ikke lenger en luksus, men en nødvendighet for profesjonelle verksteder som ønsker å ligge i forkant. Ved å integrere et termokamera for eksosmanifold i din daglige arbeidsflyt, eliminerer du usikkerhet og øker presisjonen i hver eneste diagnose. Som vi har sett gjennom denne guiden, gir termografi deg muligheten til å identifisere alt fra mikrosprekker til ujevne forbrenningsmønstre uten tidkrevende demontering.
Topdon Norge AS er den foretrukne leverandøren for fagfolk som krever utstyr med høy oppløsning og nøyaktighet i tøffe miljøer. Våre løsninger brukes av profesjonelle verksteder over hele Norge, og vi støtter våre kunder med 2 års norsk garanti og lokal support. Dette sikrer deg en trygg investering i verktøy som faktisk utgjør en forskjell på bunnlinjen og effektiviteten i hverdagen.
Se alle Topdon termokameraer og finn din modell her
Ta kontroll over de mest utfordrende motorfeilene og lever resultater som både du og kunden kan stole på.
Ofte stilte spørsmål om termokamera for eksosmanifold
Kan et termokamera se gjennom manifolden?
Nei, teknologien fanger kun opp overflatetemperaturer og kan ikke se gjennom fast metall. Det vi analyserer er hvordan varmen fra de interne eksosgassene ledes gjennom støpejernet eller stålet. Ved å observere disse termiske mønstrene på utsiden, kan vi trekke svært nøyaktige konklusjoner om forbrenningskvaliteten og eventuelle blokkeringer på innsiden av systemet.
Hvilken temperatur når en eksosmanifold vanligvis?
Under normal drift ligger temperaturen ofte mellom 300 og 600 grader celsius, avhengig av motortype og belastning. Ved feilsøking er det avgjørende å bruke et termokamera for eksosmanifold som er kalibrert for dette spennet. Hvis kameraet ikke håndterer disse temperaturene, vil bildet " brenne ut", noe som gjør det umulig å skille mellom de ulike sylinderutløpene.
Er det nødvendig med et profesjonelt kamera for å finne sprekker?
Ja, for å oppdage tynne gass-stråler fra mikrosprekker kreves høy termisk følsomhet og oppløsning. Billige hobbykameraer mangler ofte pikseltettheten som trengs for å skille en liten lekkasje fra den generelle varmestrålingen i motorrommet. Profesjonelt utstyr lar deg zoome inn på spesifikke flenser og skjøter for å bekrefte feilkilden med hundre prosent sikkerhet.
Hvordan påvirker rust måleresultatet på et termokamera?
Rust øker faktisk nøyaktigheten på målingene betydelig. Den grove og mørke overflaten på en oksidert manifold har en høy emisjonsfaktor, noe som betyr at den sender ut infrarød stråling veldig effektivt. Dette er en fordel sammenlignet med nye, blanke manifolder som ofte reflekterer varme fra omgivelsene og dermed krever justering av emisjonsinnstillingene i programvaren.
Kan jeg bruke et termokamera til å sjekke katalysatoren?
Ja, termografi er en av de mest effektive metodene for å bekrefte blokkeringer i katalysatoren uten demontering. Ved å måle temperaturdifferansen mellom inngangen og utgangen kan du raskt se om den kjemiske prosessen foregår som normalt. En tett katalysator vil ofte vise seg som en ekstrem varmeopphopning ved inngangsflensen, mens resten av enheten forblir unormalt kjølig.
Hva er forskjellen på et billig IR-termometer og et termisk kamera?
Hovedforskjellen ligger i mengden data og den visuelle konteksten. Et IR-termometer måler kun temperaturen i ett enkelt punkt, mens et termokamera for eksosmanifold gir deg titusenvis av målepunkter samtidig. Med et kamera kan du se hele varmestrømmen og identifisere nøyaktig hvor en lekkasje starter, noe som er praktisk talt umulig med en enkel laserpeker.
Trenger jeg spesiell opplæring for å bruke utstyr fra Topdon Norge AS?
Nei, verktøyene fra Topdon Norge AS er utviklet med tanke på brukervennlighet og intuitiv betjening i et travelt verkstedmiljø. Selv om teknologien er avansert, er brukergrensesnittet lagt opp slik at du raskt kan tolke varmekartene. Vi tilbyr også omfattende norsk veiledning og support for å sikre at du får maksimalt utbytte av diagnoseverktøyet ditt fra dag én.
Fungerer Topdon Norge AS sine termokameraer med både Android og iPhone?
Ja, Topdon Norge AS leverer dedikerte løsninger for begge de største operativsystemene. TC001-modellen er optimalisert for Android og Windows, mens TC002 er spesialtilpasset iPhone og iPad med Lightning-tilkobling. Begge modellene benytter den samme kraftige programvaren som lar deg lagre, analysere og dele termiske rapporter direkte fra din mobile enhet.
