Termokamera for feilsøking av kjølesystem: En komplett guide (2026)

Tenk deg at du har brukt halve arbeidsdagen på å demontere fronten på en bil, bare for å innse at vannpumpen fungerer perfekt og at feilen var en skjult blokkering. Det er en frustrerende situasjon som koster både tid og penger. Ved å ta i bruk et profesjonelt termokamera for feilsøking av kjølesystem, får du et visuelt verktøy som lar deg se væskeflyten og temperaturforskjeller i sanntid. Du finner blokkeringer, lekkasjer og defekte termostater på sekunder uten å løsne en eneste skrue.

Vi er enige i at nøyaktig diagnostikk er nøkkelen til et effektivt verksted. Denne guiden lærer deg hvordan du utnytter termografi for å eliminere gjetting og øke treffprosenten på reparasjonene dine. Vi går gjennom de tekniske kravene for 2026, inkludert hvorfor en IR-oppløsning på 256x192 piksler og en termisk følsomhet på under 40mK er nødvendig for profesjonell feilsøking. Du får også innsikt i hvordan du bruker termiske bilder som dokumentasjon for å gi kundene dine trygghet på at de riktige delene blir byttet.

Hvorfor termokamera er uunnværlig for feilsøking av kjølesystem

Tradisjonell feilsøking av kjølesystemer har ofte vært basert på eliminering og kvalifisert gjetting. Ved å bruke et moderne termokamera endres denne prosessen fullstendig. Termografi i en bilkontekst betyr å konvertere usynlig infrarød stråling til visuelle varmekart. Dette gir mekanikeren et slags røntgensyn som viser nøyaktig hvordan væsken beveger seg gjennom rør, slanger og radiatorer i sanntid.

Det er en kritisk forskjell på et enkelt IR-termometer og et profesjonelt termokamera. Et IR-termometer måler temperaturen på ett enkelt punkt. Det gir deg en verdi, men ingen kontekst. Et termokamera for feilsøking av kjølesystem fanger derimot opp tusenvis av målepunkter samtidig. Dette skaper et detaljert bilde av temperaturfordelingen over en hel flate. For de som ønsker en dypere forståelse av teknologien bak, er det nyttig å vite Hva er termografi og hvordan varmeenergi visualiseres digitalt.

Interessant nok brukes lignende varmesøkende teknologi ikke bare i garasjen, men også i naturvitenskapen for å observere dyreliv uten å forstyrre dem. For de som er interessert i naturformidling og unike dyreopplevelser, kan du oppdage Wild Action og lære mer om deres utdanningsprogrammer.

Visuell flytanalyse er ofte overlegen tradisjonell trykktesting, spesielt ved delvise blokkeringer. En trykktest forteller deg bare om systemet holder på væsken. Den sier ingenting om sirkulasjonsevnen. Hvis en radiator er 30 prosent tett, vil trykket holde seg stabilt, men kjøleevnen er drastisk redusert. Med et termokamera ser du blokkeringen umiddelbart som en kald sone i et ellers varmt mønster. Dette gjør det mulig å dokumentere feil overfor kunder med konkrete før- og etter-bilder, noe som øker profesjonaliteten og tilliten til verkstedet.

Termografi vs. tradisjonelle metoder

Trykktesting bekrefter integritet, men ikke funksjon. Den største begrensningen er at den bare finner lekkasjer ut av systemet. Mange mekanikere tyr fortsatt til å kjenne på slanger med hendene for å sjekke varme. Dette er upresist og gir ingen indikasjon på små temperaturforskjeller som kan signalisere en begynnende feil. Termokameraet avslører luftlommer som forårsaker periodisk overoppheting. Disse lommene fungerer som isolatorer og vises tydelig som uregelmessige kalde flekker der det burde vært jevn varme.

Tidsbesparelse og fakturerbar effektivitet

Verkstedets lønnsomhet avhenger av rask og korrekt diagnostikk. Ved å bruke termografi kan du redusere feilsøkingstiden fra timer til minutter. Du slipper å demontere vannpumpen for å bekrefte at den faktisk sirkulerer vannet; du ser temperaturstigningen i slangene sekunder etter oppstart. Dette fjerner behovet for unødvendig bytte av komponenter "for sikkerhets skyld". Ved å bruke digitale termiske rapporter som en del av kundekommunikasjonen, kan verkstedet rettferdiggjøre reparasjoner mer effektivt og øke den fakturerbare suksessraten.

Slik visualiserer du væskeflyt og blokkeringer i sanntid

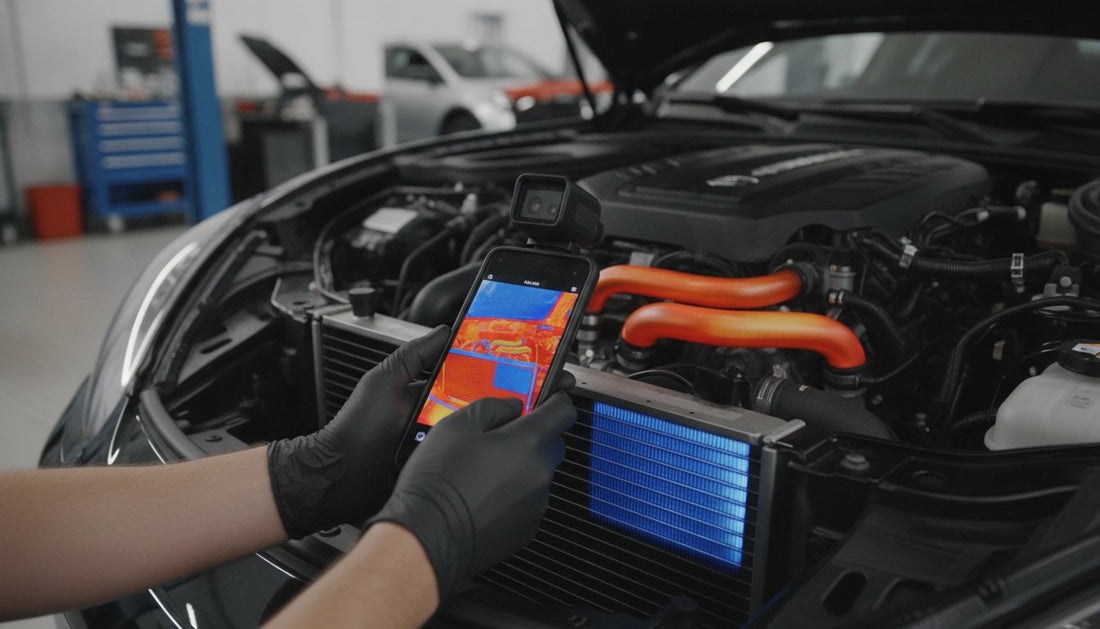

Når du bruker et termokamera for feilsøking av kjølesystem, ser du mer enn bare statiske temperaturer. Du observerer dynamikken i hvordan varm væske beveger seg fra motoren og inn i radiatoren. En velfungerende radiator vil vise en gradvis overgang fra varmt til kaldt etter hvert som væsken beveger seg gjennom kjølekanalene. Ved å observere dette mønsteret kan du raskt bekrefte om vannpumpen leverer tilstrekkelig sirkulasjon eller om systemet er preget av stagnasjon.

For å få en presis forståelse av hvordan væsken oppfører seg, er det nyttig å se praktiske eksempler på . Dette demonstrerer hvordan termiske avvik avslører interne problemer som tradisjonelle målemetoder overser. For å skille mellom individuelle tette rør i en moderne radiator, er en IR-oppløsning på minst 256x192 piksler nødvendig. Uten denne detaljrikdommen vil varmesignaturene flyte sammen, og du risikerer å overse delvise blokkeringer som forårsaker overoppheting under belastning.

Termisk følsomhet, ofte betegnet som NETD, er en annen kritisk faktor. En verdi på under 40mK er avgjørende for å registrere de minste temperaturfallene i kjølevæsken. Dette gjør det mulig å se nøyaktig hvor flyten stopper opp eller hvor en luftlomme har lagt seg. Ved å bruke fargepaletter som "Iron" eller "Rainbow" skaper du maksimal kontrast i det mørke motorrommet. For de som søker utstyr med disse spesifikasjonene, tilbyr Topdon profesjonelle termokameraer designet for krevende verkstedmiljøer.

Tolking av fargeskalaer i kjølesystemet

Fargene på skjermen forteller en teknisk historie. Hvite og røde områder indikerer de høyeste temperaturene, som typisk er innløpet fra motoren. Blå og lilla toner representerer væsken som er ferdig kjølt og klar for retur. Hvis du ser "kalde flekker" midt i et ellers varmt radiatormønster, er dette et sikkert tegn på sedimentoppbygging eller interne blokkeringer som hindrer gjennomstrømning.

Krav til utstyret for presis diagnose

Bilmekanikere trenger en rask bildeoppdatering på 25Hz for å fange opp termiske endringer idet termostaten åpner seg. Et bredt temperaturområde opp til 550°C er også viktig for å kunne jobbe trygt nær eksosmanifolder og turboer uten å mette sensoren. Høy pikseltetthet er avgjørende for å oppdage mikrolekkasjer, da det lar deg se den termiske signaturen til ørsmå mengder varm damp eller væske før de fordamper eller danner synlige dammer.

Identifisering av defekte komponenter: Fra termostat til radiator

Når de grunnleggende flytmønstrene er forstått, er neste steg å isolere spesifikke komponentfeil. Et termokamera for feilsøking av kjølesystem gjør det mulig å se nøyaktig når og hvor en mekanisk svikt oppstår. Dette er spesielt verdifullt i moderne biler der komponentene er tettpakket og vanskelig tilgjengelige. Ved å observere varmesignaturen til hver enkelt del, kan du bekrefte en diagnose før du bestiller reservedeler.

I dagens bilpark, og spesielt med fremveksten av elektriske kjøretøy (EV), har kjølesystemene blitt mer komplekse. Mens tradisjonelle guider ofte overser dette, er termografi avgjørende for å kontrollere kjølesløyfene i batteripakker. Ujevn varmefordeling mellom battericeller kan indikere blokkeringer i kjøleplatene, noe som direkte påvirker bilens rekkevidde og batterilevetid. Dette krever presisjonsverktøy som fanger opp mikroskopiske temperaturavvik på tvers av store flater.

Symptomer på defekt termostat

En termostat som har sviktet er en av de vanligste årsakene til overoppheting eller dårlig driftstemperatur. Hvis termostaten er låst i lukket posisjon, vil motoren raskt bli varm mens radiator og øvre radiatorslange forblir kalde. Motsatt vil en termostat som er låst i åpen posisjon føre til at hele systemet varmes opp ekstremt langsomt og jevnt. For en komplett oversikt over feilsøking bør termografi kombineres med avansert bildiagnose for å korrelere visuelle funn med sensordata fra bilens ECU.

Kontroll av radiator og vannpumpe

En sunn radiator viser et gradvis og jevnt temperaturfall fra innløp til utløp. Identifisering av tette kanaler gjøres ved å se etter vertikale eller horisontale "kalde striper" i radiatorkjernen. Dette er områder der kjølevæsken ikke sirkulerer, ofte på grunn av korrosjon eller avleiringer. Vannpumpen kontrolleres ved å måle temperaturforskjellen mellom inn- og utløpsslanger under belastning. Hvis pumpen er defekt, vil væsken stagnere og temperaturen vil stige ukontrollert i motorblokken uten tilsvarende varmeoverføring til radiatoren. For å finne de beste verktøyene til denne jobben, kan du se vår oversikt over diagnoseverktøy bil.

Varmeveksleren (Heater Core) er en annen komponent som ofte skaper hodebry. Hvis kupeen forblir kald til tross for at motoren holder driftstemperatur, kan termokameraet raskt bekrefte om begge slangene inn til torpedoveggen er varme. Er bare den ene slangen varm, er varmeveksleren tett. Denne metoden sparer mekanikeren for timer med feilsøking under dashbordet.

Steg-for-steg guide: Feilsøking av kjølesystemet med termografi

For å oppnå presise resultater med et termokamera for feilsøking av kjølesystem, må du følge en strukturert prosess. Feilsøkingen starter med klargjøring av målepunktene for å sikre at dataene du ser på skjermen er korrekte. Uten riktig forberedelse risikerer du å tolke refleksjoner som faktiske temperaturer, noe som fører til feilaktige konklusjoner og bortkastet tid.

Håndtering av refleksjoner og emisjon

Blanke overflater er den største utfordringen ved termisk inspeksjon i motorrommet. Aluminium og andre blanke metaller har lav emisjonsevne, noe som betyr at de reflekterer varmen fra omgivelsene i stedet for å sende ut sin egen termiske energi. En skinnende radiator kan derfor "lyve" og vise varmen fra eksosmanifolden som speiles i overflaten. Et effektivt triks er å feste en liten bit matt svart tape eller spraye litt matt maling på de kritiske målepunktene. Dette gir kameraet en stabil flate å lese fra. På ditt Topdon-kamera bør du justere emisjonsfaktoren til rundt 0,95 når du måler på slike preparerte flater eller gummislanger for maksimal nøyaktighet.

Selve inspeksjonen bør starte med en kald motor. Ved å følge varmens vei fra kaldstart til driftstemperatur, ser du nøyaktig når termostaten åpner seg og væsken begynner å strømme inn i radiatoren. Dette er det mest kritiske tidspunktet for å oppdage ujevne varmemønstre. Når motoren har nådd driftstemperatur, bør du utføre en stress-test. Bruk et diagnoseverktøy for å aktivere kjøleviftene manuelt. Følg med på skjermen for å se om temperaturen i radiatoren faller jevnt over hele flaten. Hvis visse partier forblir varme mens viften går, har du funnet en intern blokkering.

Sjekkliste for full systemkontroll

Følg denne rekkefølgen for å sikre at ingen komponenter blir oversett under feilsøkingen:

• Ekspansjonstank: Sjekk for unormal varmeutvikling som kan tyde på defekt lokk eller overtrykk.
• Hovedslanger: Følg slangene fra motorblokk til radiator. Se etter "hot spots" nær koblinger som kan indikere mikrolekkasjer der varm damp slipper ut.
• Slangeklemmer: Inspiser alle skjøter nøye. Termokameraet fanger ofte opp fuktighet og fordampning lenge før det danner seg synlige dråper.
• Torpedovegg: Kontroller slangene som går inn til varmeapparatet. Begge skal være varme; hvis returen er betydelig kaldere, er varmeveksleren delvis tett.

Husk å dokumentere funnene dine underveis. Ta bilder av feilen direkte med kameraet og lagre dem. Dette fungerer som uomtvistelig bevis overfor kunden og gjør det langt enklere å forklare hvorfor en kostbar del må byttes. For å sikre at du har det rette utstyret til denne jobben, kan du se vårt utvalg av termokameraer designet for profesjonell bruk.

Profesjonelle termokameraer fra Topdon for verksted og garasje

Topdon har endret spillereglene for moderne bildiagnostikk. Et profesjonelt termokamera for feilsøking av kjølesystem trenger ikke lenger koste en formue. Ved å tilby sensorer med en IR-oppløsning på 256x192 piksler og en termisk følsomhet på under 40mK, har Topdon gjort avansert teknologi tilgjengelig for både små verksteder og entusiaster. Dette er spesifikasjoner som i 2026 regnes som industristandard for å kunne utføre presis feilsøking på alt fra tette radiatorer til komplekse kjølesløyfer i elbiler.

TC-serien består av verktøy som er spesialtilpasset ulike arbeidsmiljøer. For de som ønsker maksimal mobilitet, er Topdon TC001 og TC002 (inkludert den nye TC002C Duo for USB-C) perfekte valg. Disse enhetene gjør smarttelefonen din om til et kraftig diagnoseverktøy på sekunder. For tøffere verkstedmiljøer der utstyret må tåle oljesøl og fall, er de frittstående modellene TC004 og TC005, samt den håndholdte TC003 med sin 5-tommers berøringsskjerm, de foretrukne løsningene. De leverer krystallklare varmekart som avslører feil som trykkmålere aldri vil finne.

Mobilbaserte vs. frittstående løsninger

Valget mellom en mobilbasert og en frittstående løsning handler om ditt daglige behov. TC001 er uovertruffen for raske sjekker og umiddelbar deling av dokumentasjon. Siden den bruker telefonens prosessorkraft, er det ekstremt enkelt å sende termiske bilder av en defekt vannpumpe direkte til kunden via SMS. TC004 og TC003 er derimot bygget for utholdenhet. Disse enhetene har dedikert batteritid og en robust konstruksjon som er bedre egnet for lange arbeidsøkter i en travel verkstedhverdag. De tilbyr rask bildebehandling uten å belaste mobiltelefonen din, noe som er en stor fordel ved omfattende feilsøking av kjølesystemet.

Hvorfor velge Topdon Norge AS?

Når du investerer i utstyr fra Topdon Norge AS, får du mer enn bare et kamera. Vi tilbyr lokal norsk support og rask levering fra vårt eget lager i Norge. Dette sikrer at du får hjelpen du trenger når du står fast, og at verktøyet er i hendene dine kort tid etter bestilling. Programvareoppdateringene våre er kontinuerlig optimalisert for å håndtere de nyeste bilmodellene og tekniske utfordringene i det norske markedet. Et termokamera fra Topdon gir deg uten tvil best verdi for pengene i 2026 ved å kombinere ekstrem presisjon med brukervennlighet.

Det er på tide å slutte med gjetting og begynne å se feilene. Med riktig utstyr øker du både treffprosenten på reparasjonene og tilliten hos kundene dine. Se hele utvalget av termokameraer hos Topdon Norge her og finn modellen som passer ditt verksted best.

Ta kontroll over kjølesystemet med moderne termografi

Å bruke et profesjonelt termokamera for feilsøking av kjølesystem handler om mer enn bare å se varme; det handler om å eliminere usikkerhet i hverdagen. Ved å visualisere væskeflyten i sanntid kan du raskt skille mellom en defekt termostat og en delvis tett radiator uten en eneste unødvendig demontering. Dette sparer ikke bare verdifulle arbeidstimer, men gir deg også uomtvistelig dokumentasjon overfor kunden som bygger tillit og profesjonalitet.

Topdon Norge AS er din lokale partner for profesjonelt utstyr som leverer resultater. Vår prisvinnende TC-serie med 256x192 oppløsning sikrer presisjonen du trenger for moderne bildiagnostikk i 2026. Som norsk nettbutikk tilbyr vi spesialisert teknisk support og lynrask levering i hele Norge fra eget lager. Du får verktøy som er designet for å tåle verkstedets krav og optimalisere din fakturerbare tid.

Finn ditt profesjonelle termokamera hos Topdon Norge i dag og opplev forskjellen med visuell feilsøking. Det er på tide å slutte med gjetting og begynne å se løsningene direkte på skjermen. Lykke til med din neste diagnose.

Ofte stilte spørsmål om termografi i kjølesystemet

Kan et termokamera finne små lekkasjer i kjølesystemet som ikke drypper?

Ja, et termokamera kan identifisere mikrolekkasjer ved å fange opp den termiske signaturen til varm damp eller fuktighet som fordamper. Dette lar deg finne lekkasjepunktet lenge før det danner seg synlige dråper på verkstedgulvet. Det er et effektivt verktøy for å finne lekkasjer bak komponenter som er vanskelige å se direkte.

Hvilken oppløsning bør et termokamera for bilbruk ha?

For profesjonell bruk i 2026 er en IR-oppløsning på minst 256x192 piksler den nye industristandarden. Denne oppløsningen gir nok detaljer til å skille mellom individuelle rør i en moderne radiator. Ved lavere oppløsning vil varmesignaturene flyte sammen, noe som gjør det vanskelig å stille en nøyaktig diagnose på delvise blokkeringer.

Fungerer termokamera på alle typer kjølevæske?

Ja, kameraet måler overflatetemperaturen på komponentene som inneholder væsken, uavhengig av væsketype. Siden det er den infrarøde strålingen fra slanger, rør og beholdere som registreres, har ikke fargen eller den kjemiske sammensetningen på kjølevæsken betydning for selve målingen. Du måler i praksis varmeoverføringen fra væsken til komponentens overflate.

Hvordan ser jeg om vannpumpen er defekt med et termokamera?

Du bekrefter en defekt vannpumpe ved å observere temperaturforskjellen mellom innløps- og utløpsslanger mens motoren går. Hvis temperaturen i motorblokken stiger uten at du ser en tilsvarende varmestrøm inn i radiatoren, sirkulerer ikke væsken. Ved å bruke et termokamera for feilsøking av kjølesystem ser du umiddelbart om pumpen har mekanisk svikt eller om skovlhjulet har løsnet.

Er det nødvendig med opplæring for å bruke et termisk kamera på verkstedet?

Det kreves ingen formell sertifisering, men en grunnleggende forståelse av emisjon og varmerefleksjon er avgjørende. Uten denne kunnskapen kan du feilaktig tolke refleksjoner fra blanke metalldeler som faktiske varme feil. De fleste mekanikere lærer seg de praktiske teknikkene raskt gjennom erfaring og ved å følge en strukturert sjekkliste.

Kan jeg bruke et termokamera for å sjekke batterikjøling på elbiler?

Absolutt, termografi er i ferd med å bli det viktigste verktøyet for feilsøking på elbiler. Det lar deg overvåke kjøleplatene i batteripakker og identifisere individuelle battericeller med avvikende temperaturer. Dette er kritisk for å forebygge termisk rulling og for å sikre at kjølesløyfene i batteriet fungerer optimalt under hurtiglading.

Hvorfor viser kameraet forskjellige temperaturer på blanke metallslanger?

Dette skyldes lav emisjonsevne på blanke overflater som aluminium og polert stål. Disse materialene reflekterer varmen fra omgivelsene i stedet for å sende ut sin egen varme. For å få en korrekt måling bør du påføre en bit matt svart tape på metallet. Dette gir kameraet en stabil flate å måle fra, noe som sikrer en nøyaktig temperaturavlesning.

Hva er forskjellen på Topdon TC001 og TC004?

Topdon TC001 er en kompakt modul som kobles direkte til smarttelefonen din, noe som gjør den ideell for raske sjekker og enkel deling av bilder. TC004 er en frittstående og robust enhet med innebygd skjerm og eget batteri. TC004 er designet for tøffere behandling og lengre arbeidsøkter i et travelt verkstedmiljø der du ikke ønsker å bruke mobilen som skjerm.
