Termokamera for PCB-feilsøking: Finn elektroniske feil raskere (2026)

Forestill deg at du har brukt over 180 minutter med multimeteret på et komplekst, flerlags kretskort uten å finne den ene defekte kondensatoren. Ved å bytte til et termokamera for pcb feilsøking, kan du identifisere nøyaktig samme feil på under 20 sekunder før overoppheting skader nabo-komponentene. Det er ikke bare en massiv tidsbesparelse; det er en kritisk oppgradering for alle som utfører profesjonelle elektronikkreparasjoner i 2026.

De fleste fagfolk er enige om at tradisjonell, manuell feilsøking er i ferd med å bli utdatert etter hvert som komponentene blir mindre og tettere pakket. Vi lover å vise deg nøyaktig hvordan du bruker termisk avbildning for å lokalisere kortslutninger og defekte komponenter med ekstrem presisjon, slik at du reduserer feilsøkingstiden fra timer til sekunder. I denne artikkelen får du en gjennomgang av hvordan du tolker varmesignaturer og hvordan riktig utstyr kan løfte verkstedets reparasjonstjenester til et nytt nivå.

Hva er et termokamera for PCB-feilsøking og hvorfor er det nødvendig?

Et termokamera for PCB-feilsøking er et spesialisert diagnoseverktøy som fanger opp infrarød stråling fra elektroniske komponenter og gjør den synlig for det menneskelige øyet. I stedet for å se farger og lys, ser dette utstyret varmeenergi. Hva er termografi forklarer de tekniske prinsippene bak hvordan infrarød stråling oversettes til temperaturdata, noe som er helt avgjørende når man jobber med mikrokretser der feil ofte manifesterer seg som små varmeendringer før total svikt oppstår.

Tradisjonelle målemetoder kommer ofte til kort når feilene blir komplekse. Der man før måtte bruke timer med et oscilloskop eller multimeter for å måle komponent for komponent, gir et termokamera for pcb feilsøking deg svaret på sekunder. Ved å bruke berøringsfri temperaturmåling kan teknikere inspisere spenningssatte kort uten risiko for å skape kortslutninger med testprober. Dette er en tryggere og langt mer effektiv tilnærming til moderne elektronikkreparasjon.

Fra multimeter til termisk bildebehandling

Multimeteret er et fantastisk verktøy, men det er begrenset til å måle ett punkt av gangen. På et moderne kretskort med hundrevis av overflatemonterte komponenter (SMD) er denne metoden ekstremt tidkrevende. Et varmekart gir derimot et øyeblikkelig overblikk over hele kortet. Du ser umiddelbart lekkasjestrømmer som ellers er usynlige, og som kanskje ikke er store nok til å brenne en sikring, men som likevel tapper batteriet eller skaper ustabilitet i systemet. Visuell varmeidentifisering gjør det også enkelt å dokumentere reparasjonen for kunden med klare før- og etterbilder.

Bruksområder i det moderne bilverkstedet

For norske bilverksteder har hverdagen endret seg drastisk med inntoget av elbiler og avansert elektronikk. Feilsøking på ECU (Engine Control Units) og ulike komfortmoduler er nå rutineoppgaver. Et termisk kamera er uunnværlig for å:

• Kontrollere sikringsbokser og reléer under faktisk belastning for å finne dårlige kontaktpunkter.
• Identifisere defekte kretser i styreenheter som forårsaker feilkoder eller kommunikasjonssvikt (CAN-bus feil).
• Verifisere at reparasjoner er vellykkede ved å sjekke at varmeutviklingen i den nye komponenten er normal.

Dette utstyret er ikke lenger bare for spesialister; det er et nødvendig verktøy for alle som ønsker å utføre presis diagnose på komponentnivå i 2026. Ved å finne feilen raskere reduseres tidsbruken per bil, noe som direkte forbedrer verkstedets lønnsomhet.

Utover bilbransjen er denne teknologien også verdifull i andre tekniske miljøer. For de som administrerer avanserte innendørs vekstsystemer, er det avgjørende å overvåke elektriske komponenter for å forebygge feil. Spesialister som Discount Hydro tilbyr utstyr der driftssikkerhet er i høysetet, og termisk inspeksjon er et ideelt verktøy for å sikre at alt fra pumper til belysning fungerer optimalt.

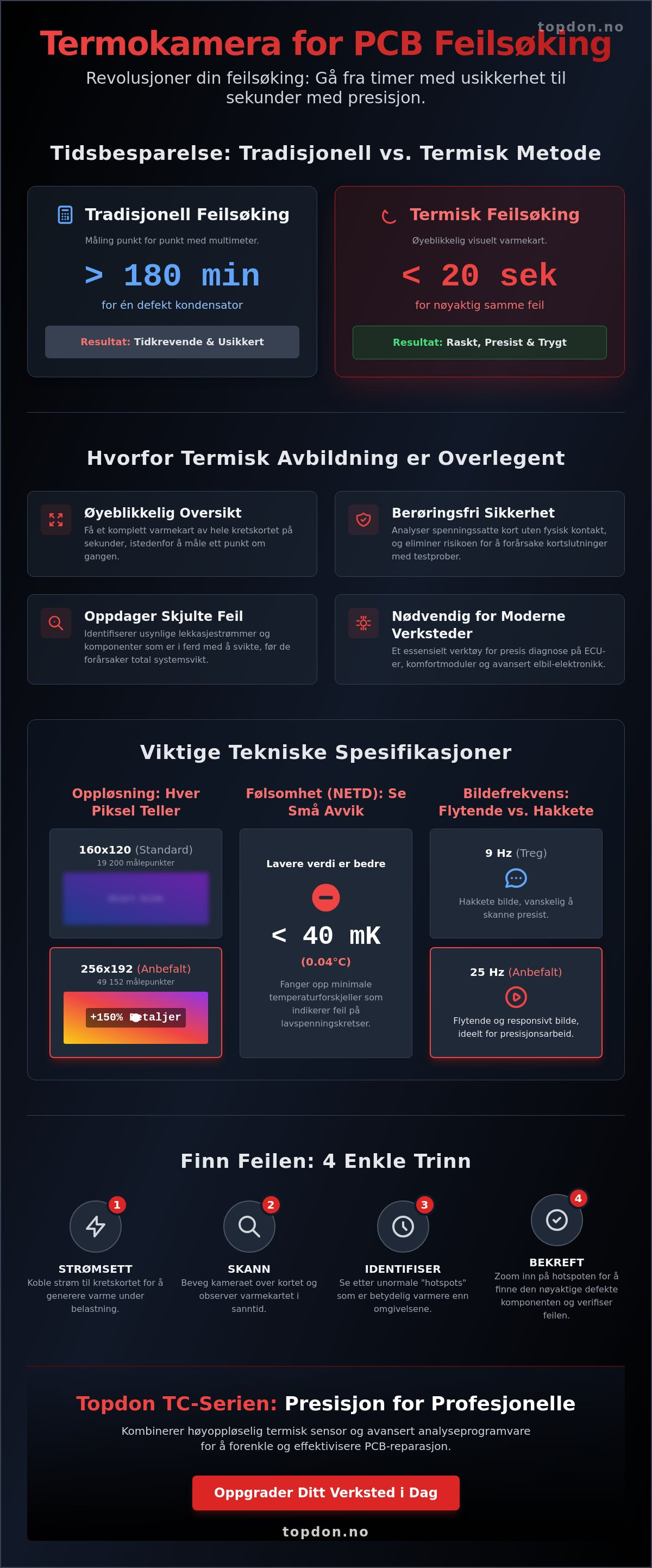

Viktige tekniske spesifikasjoner for feilsøking på kretskort

Når du skal velge et termokamera for pcb feilsøking, holder det ikke å bare se på prisen. Presisjonen i moderne elektronikkarbeid krever spesifikasjoner som skiller en varm komponent fra dens naboer. Grunnleggende prinsipper for termisk inspeksjon handler om å identifisere unormale varmemønstre før de fører til systemfeil. I en PCB-sammenheng betyr dette at hver eneste piksel teller for å unngå feiltolkninger.

Oppløsning og detaljgrad på mikronivå

Termisk oppløsning defineres som antall målepunkter i sensoren. Mange rimelige modeller bruker en oppløsning på 160x120 piksler, men dette blir ofte for grovt for små kretskort. Med 160x120 får du bare 19 200 målepunkter. Det resulterer i et uklart bilde der varmen fra en defekt kondensator flyter over til nabokomponentene i visningen.

En oppløsning på 256x192 gir deg derimot 49 152 målepunkter. Det er en økning i detaljrikdom på over 150 prosent sammenlignet med enklere modeller. Denne tettheten er nødvendig for å skille mellom små SMD-komponenter i tette kretser. Du ser nøyaktig hvilken pinne på en integrert krets som genererer varme, i stedet for bare å se en rød flekk over hele brikken.

Temperaturfølsomhet og bildefrekvens

Temperaturfølsomhet, også kjent som NETD, måles i milliKelvin (mK). Her er lave verdier alltid bedre. Et kamera med 40 mK følsomhet kan registrere temperaturforskjeller helt ned til 0,04°C. Dette er avgjørende når du feilsøker på kretser med lav spenning. En feil her gir kanskje bare en marginal temperaturøkning som et mindre følsomt kamera vil overse. Hvis følsomheten er for lav, vil støyen i bildet skjule de små termiske avvikene du leter etter.

• Bildefrekvens (Hz): En frekvens på 25 Hz sørger for en flytende brukeropplevelse. Bilder som oppdateres tregt, for eksempel ved 9 Hz, gjør det vanskelig å flytte kameraet nøyaktig over små komponenter uten at bildet hakker eller henger etter.
• Fokus og makro: Standard linser har ofte en minimum fokusavstand på 30 til 50 cm. For PCB-arbeid trenger du makrofunksjonalitet eller manuelt fokus som lar deg gå så tett som 10 cm på objektet.

Temperaturområde og nøyaktighet

Moderne elektronikk kan bli ekstremt varm før den svikter fullstendig. Et profesjonelt termokamera for pcb feilsøking bør dekke et område opp til minst 550°C. Dette gir marginer nok til å måle komponenter i strømforsyninger eller kraftige motordrivere uten at sensoren går i metning. Nøyaktighetsmarginen bør ligge på +/- 2°C for å sikre pålitelige data over tid.

Vær oppmerksom på emissivitet når du måler. Blankt loddetinn og metalliske flater reflekterer infrarød stråling, noe som kan gi falske avlesninger. Kameraer med justerbare emissivitetsinnstillinger lar deg kompensere for disse materialene. Dette sikrer at målingen viser den faktiske temperaturen på komponenten, ikke en refleksjon av omgivelsene. Sjekk gjerne utvalget av høyoppløselige termokameraer som er utviklet spesifikt for å håndtere slike utfordrende måleoppgaver.

Slik finner du kortslutninger og defekte komponenter trinn for trinn

Effektiv bruk av et termokamera for pcb feilsøking krever en systematisk tilnærming. Start med å forberede kretskortet ved å fjerne eventuelle deksler eller isolasjon som blokkerer sikten til komponentene. Koble kortet til en stabil laboratoriestrømforsyning. Det er kritisk å sette en strømbegrensning, for eksempel på 100mA eller 200mA, for å forhindre at den defekte komponenten brenner opp eller skader banene i kortet før du rekker å lokalisere feilen.

Slå på strømmen og skann kortet umiddelbart. Se etter unormale varmesignaturer som skiller seg ut fra det forventede varmemønsteret. akademisk forskning på PCB-feildeteksjon bekrefter at infrarød bildebehandling kan identifisere termiske avvik med ekstrem presisjon, ofte lenge før komponenten svikter katastrofalt. Bruk 3D-analyse i programvaren for å visualisere temperaturdifferensialer. Dette gjør det lettere å se om varmen kommer fra selve komponenten eller fra en bane under den.

Hvis du er usikker på nøyaktig hvilken komponent som er synderen, kan du bruke frysespray. Spray det mistenkelige området slik at temperaturen synker til under 0 grader. Når du setter på strømmen igjen, vil den defekte komponenten "poppe" frem på termokameraet idet den varmes opp raskere enn omgivelsene. Dokumenter alltid funnene med et høyoppløselig bilde før du starter utbedringen. Dette gir verdifull historikk for fremtidige reparasjoner.

Identifisering av vanlige PCB-feil

• Kortsluttede kondensatorer: Disse fungerer ofte som en direkte vei til jord og vil lyse opp som skarpe, isolerte hotspots umiddelbart etter strømtilkobling.
• Defekte IC-kretser: Se etter interne lekkasjer der bare en spesifikk del av brikken blir varm, eller der hele brikken når 60-70 grader uten at den er i aktiv drift.
• Dårlige loddepunkter: Disse skaper økt motstand. Ved belastning vil du se en gradvis temperaturstigning rundt loddeøya sammenlignet med friske forbindelser.

Avansert analyse med programvare

Bruk av dedikert PC-programvare løfter feilsøkingen til et profesjonelt nivå. Ved å koble kameraet til en stor skjerm kan du analysere detaljer som er usynlige på en liten håndholdt enhet. Programvaren lar deg tegne temperaturkurver over tid. Dette er spesielt nyttig for å finne periodiske feil som oppstår etter 5 eller 10 minutters drift.

En av de mest effektive teknikkene er Golden Board-metoden. Her sammenligner du det defekte kortet med et kjent friskt kretskort under nøyaktig samme belastning. Ved å legge de termiske bildene over hverandre, blir selv små avvik i strømtrekk synlige. Dette reduserer diagnostiseringstiden med opptil 70% sammenlignet med tradisjonell måling med multimeter.

Sammenligning av termiske kameraer for elektronikk: Valg av riktig verktøy

Å velge riktig termokamera for pcb feilsøking handler om balansen mellom mobilitet og ekstrem presisjon. En tekniker som jobber med mobile enheter har helt andre krav enn en spesialist som reparerer komplekse styringsenheter til industri. Valget ditt påvirker direkte hvor raskt du identifiserer en kortslutning på en komponent som måler 0201 i størrelse.

USB-kameraer for maksimal portabilitet

USB-baserte kameraer som kobles direkte til smarttelefon eller nettbrett har revolusjonert markedet. Ved å utnytte prosessorkraften og den høyoppløselige skjermen til mobilen, får du et kraftig verktøy i et kompakt format. Topdon TC001 og lignende modeller leverer 256x192 termisk oppløsning, noe som tidligere krevde utstyr til ti ganger prisen.

• Fordeler: Du har alltid skjermen med deg, og det er enkelt å dele bilder eller video direkte via e-post eller meldingsapper.
• Begrensninger: Kontinuerlig bruk tapper mobilbatteriet raskt, ofte med 15 til 20 prosent per time. USB-kontakten kan også være et svakt punkt ved røff bruk i verkstedmiljøer.

Disse enhetene er perfekte for raske sjekker ute i felten eller når du skal verifisere en feil i en bil uten å demontere hele dashbordet.

Stasjonære løsninger for benkearbeid

For seriøs feilsøking på komponentnivå er stasjonære løsninger overlegne. Her monteres kameraet på et justerbart stativ, noe som eliminerer rystelser og tillater presis fokusering på mikroskopiske detaljer. Stasjonære modeller har ofte en termisk følsomhet (NETD) helt ned til 40mk, som gjør det mulig å se minimale temperaturendringer når en krets belastes.

Integrasjon med PC-programvare gir deg muligheten til å analysere temperaturkurver over tid. Dette er avgjørende for å oppdage komponenter som degraderes sakte under drift. Avansert bildiagnose krever ofte denne stasjonære presisjonen, spesielt når du jobber med moderne motorstyringer der varmespredningen er kompleks.

Når er det verdt å investere i toppmodeller? Hvis du håndterer mer enn 5-10 kortreparasjoner i uken, vil tidsbesparelsen ved en raskere bildefrekvens (25Hz kontra 9Hz) og bedre bildeanalyse raskt forsvare en høyere pris. Et profesjonelt termokamera for pcb feilsøking bør ha robust byggekvalitet som tåler fall fra 2 meter og er beskyttet mot støvinntrenging i verkstedet.

Topdon TC-serien: Profesjonell presisjon for PCB-reparasjon

Topdon TC001 og TC003 representerer det ypperste av bærbar varmeteknologi for moderne elektronikkverksteder i 2026. TC001 er det ideelle valget for teknikere som ønsker maksimal mobilitet ved å bruke sin eksisterende Android-enhet, iPhone eller Windows-PC. For de som foretrekker en dedikert, frittstående enhet, tilbyr TC003 en krystallklar 5-tommers berøringsskjerm som gjør det enkelt å analysere varmemønstre uten behov for ekstra utstyr. Begge modellene leverer en imponerende oppløsning på 256x192 piksler. Dette er et kritisk spesifikasjonsnivå når du skal identifisere mikroskopiske komponentfeil på et tettpakket kretskort.

Det som virkelig skiller Topdon fra konkurrentene, er kombinasjonen av maskinvare av høy kvalitet og intuitiv programvare. Med en termisk følsomhet på 40mk kan disse kameraene registrere selv de minste temperaturforskjellene, ofte helt ned til 0,1 grad. Dette gjør Topdon til et overlegent termokamera for pcb feilsøking, da det kan avdekke begynnende komponenttretthet før feilen fører til fullstendig systemstopp. Programvaren TopView gir brukeren muligheten til å sette opp temperaturgrenser og generere detaljerte rapporter med ett trykk, noe som forenkler dokumentasjonen overfor kunder.

Slik kommer du i gang på ditt verksted:

• Koble kameraet til din enhet eller slå på TC003.
• Last ned og åpne den nyeste versjonen av Topdon-appen eller PC-programvaren.
• Kalibrer kameraet mot kretskortet du skal undersøke.
• Bruk funksjonen for bilde-i-bilde for å sammenligne det termiske bildet med det visuelle kretskortet i sanntid.

Hvorfor Topdon er verkstedets førstevalg

Topdon har utviklet et robust design som tåler de tøffe miljøene man ofte finner på et verksted. Verktøyene er bygget for å tåle fall og daglig slitasje uten at det går ut over kalibreringen. En stor fordel for profesjonelle aktører er den sømløse integrasjonen med andre diagnoseverktøy bil fra Topdon. Dette skaper et helhetlig økosystem for feilsøking der data kan deles på tvers av enheter. Ved å velge Topdon Norge AS som leverandør, får du i tillegg tilgang til norsk support og lokal ekspertise som sikrer at du får maksimalt utbytte av investeringen din.

Investering i fremtidens feilsøking

Å investere i et profesjonelt termokamera for pcb feilsøking handler først og fremst om økt lønnsomhet. Ved å redusere tiden brukt på feilsøking med opptil 60%, kan verkstedet håndtere flere oppdrag hver eneste dag. Dette utstyret gir deg også muligheten til å utføre avanserte reparasjoner på komponentnivå som tidligere måtte sendes ut til eksterne spesialister. Du beholder dermed både kontrollen og fortjenesten i eget hus. Se vårt utvalg av termiske kameraer her for å finne den modellen som passer best for dine behov og ditt budsjett.

Effektiviser dine elektronikkreparasjoner i dag

Presis feilsøking på kretskort krever utstyr som fanger opp de minste termiske avvikene før de fører til større skader. Med en bildeoppløsning på 256x192 piksler og en ekstrem temperaturfølsomhet på 40mk, gir Topdon deg den visuelle oversikten som er nødvendig for å identifisere defekte komponenter umiddelbart. Dette verktøyet fjerner alt gjettearbeid fra feilsøkingsprosessen og lar deg lokalisere kritiske kortslutninger med imponerende nøyaktighet på bare noen få sekunder.

Et profesjonelt termokamera for pcb feilsøking er i 2026 en helt nødvendig investering for verksteder som prioriterer hurtighet og driftssikkerhet. Topdons TC-serie kombinerer teknisk overlegenhet med et robust og allsidig design som er skreddersydd for daglig bruk i krevende miljøer. Du vil merke at du sparer betydelige mengder tid på hver eneste reparasjon, noe som direkte øker lønnsomheten i din virksomhet. Ved å velge riktig verktøy sikrer du at ingen feil forblir uoppdaget, uansett hvor små de måtte være.

Utforsk Topdon termokameraer for profesjonell feilsøking her

Ta kontroll over dine tekniske utfordringer og opplev hvordan profesjonell termisk bildebehandling forvandler din måte å jobbe på.

Ofte stilte spørsmål om termografi av kretskort

Kan et termokamera se kortslutninger gjennom flere lag på en PCB?

Nei, et termokamera ser kun overflatetemperatur, men varme fra indre lag vil raskt lede ut til overflaten. Ved en kortslutning i et mellomlag vil du se en varmesignatur som sprer seg fra feilkilden i løpet av få sekunder. Presisjonen avhenger av materialtykkelsen og kobbermengden i kortet, men varmepunktet vil nesten alltid avsløre den generelle plasseringen til feilen.

Hvilken oppløsning trenger jeg egentlig for å reparere mobiltelefoner eller ECU-er?

Du trenger minimum 256x192 piksler for å skille små komponenter som 0201-motstander på en tettpakket PCB. En oppløsning på 160x120 blir ofte for grov for moderne ECU-er, da målepunktene dekker for store områder. Med 49 152 individuelle målepunkter får du den nødvendige klarheten for å identifisere nøyaktig hvilken kondensator som svikter i en kompleks krets.

Må kretskortet være tilkoblet strøm for at termokameraet skal fungere?

Ja, kretskortet må ha strømtilførsel for å generere den termiske energien kameraet detekterer. Uten strøm er det ingen temperaturforskjell å måle mellom komponentene. Ved bruk av termokamera for pcb feilsøking injiserer teknikere ofte en kontrollert spenning med en laboratoriestrømforsyning for å fremprovosere varmeutvikling i defekte deler uten å risikere følgeskader på resten av utstyret.

Hva er forskjellen på et vanlig termokamera og et for PCB-feilsøking?

Hovedforskjellen ligger i brennvidde og termisk følsomhet, ofte kalt NETD. Et standard kamera for bygginspeksjon har fast fokus på flere meters avstand, mens PCB-modeller har kort fokusavstand eller støtte for makrolinser. En følsomhet på 40mk eller lavere er kritisk for å se de små temperaturvariasjonene som oppstår ved mikrolekkasjer i elektroniske komponenter.

Hvordan påvirker emissivitet målingene på blanke loddepunkter?

Blanke metalloverflater har lav emissivitet og reflekterer omgivelsestemperatur i stedet for å sende ut sin egen varme. Dette gir ofte feilaktige og for lave temperaturmålinger på ubehandlede loddepunkter. Løsningen er å dekke området med kapton-tape eller en matt lakk for å få en emissivitet nær 0,95, noe som sikrer nøyaktige og pålitelige data under feilsøkingen.

Er Topdon TC-serien kompatibel med både Android og iOS?

Topdon tilbyr spesifikke modeller for begge plattformer, der TC001 er designet for Android og Windows, mens TC002 fungerer med iOS-enheter via Lightning-port. Nyere modeller som TC005 og TC003 er frittstående enheter med egne skjermer og krever ingen ekstern telefon. Dette gir teknikere fleksibilitet til å velge det verktøyet som passer best til deres eksisterende verkstedoppsett.

Trenger jeg en spesiell makrolinse for å se små komponenter?

En makrolinse er nødvendig hvis du skal inspisere komponenter mindre enn 0,5 mm i detalj uten at bildet blir uskarpt. Uten makrofunksjon må du holde kameraet minst 10 til 15 cm unna, noe som reduserer antall piksler som treffer hver komponent. Et termokamera for pcb feilsøking med makrolinse lar deg fokusere helt ned på enkeltpinner i en integrert krets for maksimal presisjon.

Kan jeg bruke et termokamera til å finne feil på elbil-batterier?

Ja, termografi er svært effektivt for å identifisere svake celler eller dårlige forbindelser i store batteripakker. Du kan raskt se temperaturavvik i busbars eller kontaktorer under belastning som tyder på høy motstand. Siden elbil-batterier opererer med høy spenning, gir kameraet en trygg og berøringsfri metode for å oppdage brannfarlige varmepunkter før de utvikler seg til kritiske feil.
