Diagnose av batterivarmesystem: Slik finner du årsaken steg for steg

Hva om feilen i batterivarmesystemet ikke skyldes varmeelementet? Ved diagnose av batterivarmesystem er symptomene sjelden nok til å peke ut én bestemt komponent. Langsom lading eller manglende forvarming kan også skyldes temperaturmåling, styring eller strømforsyning.

Feilkoden er et spor, ikke en ferdig diagnose. Start med å undersøke når symptomet oppstår. Les av feilkoder og Freeze Frame, og sammenlign deretter relevante livedata. Da kan du vurdere om årsaken ligger i sensoren, styringen eller selve varmefunksjonen, i stedet for å bytte deler på mistanke.

Denne guiden tar deg fra første symptom til en kontrollert diagnose. Du får vite hva du bør se etter i temperaturverdier og systemdata, hvorfor tilgangen varierer mellom bilmodeller, og når en enkel trådløs OBD2 scanner ikke gir nok informasjon. Vi går også gjennom valg av diagnoseverktøy ut fra kjøretøydekning og funksjoner, og hvordan et termokamera kan bidra med visuell støtte. Målet er å finne årsaken steg for steg, med data som grunnlag.

Hva innebærer diagnose av batterivarmesystem i elbil og hybridbil?

Batterivarmesystemet er kjøretøyets modellavhengige løsning for å styre batteritemperaturen. Det kan bidra til å holde batteriet innenfor et egnet temperaturområde under kjøring, lading eller forvarming. Oppbygningen varierer mellom bilmodeller. Elbiler og hybridbiler kan ha forskjellige batteristørrelser, styringsstrategier og komponenter, så samme symptom betyr ikke nødvendigvis det samme på to biler.

Ved diagnose av batterivarmesystem er det viktig å skille mellom et observert symptom, en lagret feilkode og en bekreftet komponentfeil. En diagnostic trouble code viser at bilens styreenhet har registrert en bestemt feil eller unormal tilstand. Koden peker mot et område som bør undersøkes, men fastslår ikke alene at en bestemt del er defekt. Sammenhold den med bilens oppførsel, måleverdier og relevante kjøretøydata før du trekker en konklusjon.

Kulde gjør temperaturstyringen mer merkbar i Norge. Føreren kan for eksempel oppleve at batteriet ikke forvarmes som forventet, eller at ladeatferden endres når bilen er kald. Slike observasjoner kan også skyldes normal temperaturstyring eller andre forhold. Noter når de oppstår, og vurder dem ut fra bilmodell og bruksmønster.

Hvilke symptomer kan tyde på feil i batterivarmen?

Følg med på varsler, redusert varmefunksjon og uventet ladeatferd, men behandle dette som observasjoner, ikke diagnoser. Noter utetemperatur, kjøreforhold, om bilen lades eller forvarmes, og når avviket oppstår. En enkelt hendelse kan være del av normal regulering. Gjentatte avvik under sammenlignbare forhold gir et bedre grunnlag for videre kontroll.

Hvilke deler kan inngå i batteriets temperaturstyring?

Avhengig av bilmodellen kan systemet omfatte temperaturfølere, styring og en varmefunksjon. Noen oppsett bruker også kjølevæskekrets, ventiler eller varmepumpe, mens andre er bygget annerledes. Ikke legg til grunn at alle biler har de samme komponentene. Begynn med å identifisere systemet som faktisk er montert.

Batteristyringssystemet (BMS) overvåker og styrer batteriets drift, blant annet ved å bruke informasjon om batteriets tilstand og temperatur. Det inngår dermed i temperaturstyringen, men er ikke nødvendigvis selve varmekilden. Les mer om batteristyringssystem (BMS) og dets rolle i overvåking, balansering og beskyttelse av batteriet. I bildiagnose må BMS-data vurderes sammen med symptomene og resten av systemet.

Slik bruker du feilkoder og livedata i diagnose av batterivarmesystem

Begynn med en systemskanning før du sletter koder eller endrer innstillinger. En kompatibel diagnoseenhet kobles til bilens OBD2-port, men hvor mye informasjon du får tilgang til, avhenger av bilmodell og verktøy. Skann relevante styreenheter, og noter alle feilkoder, status og tilleggsopplysninger. Da bevarer du utgangspunktet for videre feilsøking.

Les av koder og Freeze Frame før du endrer noe

En feilkode, eller diagnostic trouble code, registreres når en styreenhet oppdager et avvik. Lagre koden og statusen før du foretar deg noe. Hvis verktøyet viser Freeze Frame, ta vare på dette også. Det er et øyeblikksbilde av sensordataene da feilen ble registrert, og kan vise under hvilke forhold den oppstod.

En feilkode peker mot et registrert avvik, ikke automatisk mot en defekt del.

ECU betyr Electronic Control Unit, en elektronisk styreenhet som håndterer motorfunksjoner og kommuniserer med andre moduler. I elektrifiserte biler kan flere styreenheter bidra med informasjon som er relevant for batteriets temperaturstyring. Se derfor på hvilke moduler som har lagret koder, ikke bare den første koden i resultatlisten.

Tolk livedata med bilmodellens system i bakhodet

Når verktøyet gir tilgang til livedata, sammenlign relevante temperaturverdier med omgivelsene og bilens driftstilstand. Se for eksempel på om temperaturfølere viser verdier som utvikler seg rimelig i forhold til at bilen har stått kald, kjørt eller vært koblet til lading. Vurder også tilgjengelig systemstatus. Ikke bruk universelle temperaturgrenser. Ta utgangspunkt i kjøretøyets tekniske dokumentasjon og forventet funksjon for den aktuelle modellen.

Skill mellom tre typer informasjon: sensorverdi, kommandert funksjon og observert respons. En styreenhet kan be om varme uten at dataene alene viser om varmen faktisk leveres. Sammenlign derfor kommandoen med temperaturendringer og systemstatus, der disse verdiene er tilgjengelige. Slik blir det lettere å skille mellom målefeil, manglende styring og en funksjon som ikke gir forventet respons.

SAE International beskriver modellering og validering av batterivarmesystemer, et nyttig bakteppe for å forstå hvorfor vurderingen må ta hensyn til systemets oppbygning. Velg et diagnoseverktøy for bildiagnostikk ut fra kjøretøydekning og nødvendig tilgang til koder og livedata.

Sammenlign mulige årsaker før du peker ut en defekt komponent

Flere feil i batteriets temperaturstyring kan gi lignende symptomer. Manglende forvarming eller uventet ladeatferd kan skyldes temperaturmåling, elektrisk forsyning, styringssignal eller selve varme- eller kjølekretsen. Bruk symptomene til å snevre inn mulighetene, ikke til å fastslå hvilken del som er defekt. Bilmodellens dokumentasjon avgjør hvilke verdier og kontroller som er relevante.

Symptom	Mulig systemområde	Relevante data	Neste kontroll
Temperaturverdi virker urimelig	Temperaturføler eller ledningsforbindelse	Sammenlignbare temperaturverdier, feilkoder og status	Kontroller måleverdiene mot omgivelsene og modellens dokumentasjon
Varmefunksjonen aktiveres ikke som forventet	Elektrisk forsyning eller styringssignal	Systemstatus, eventuell forespørsel om varme og registrert respons	Undersøk tilgjengelige forsynings- og styringsdata etter riktig prosedyre
Styringen ber om varme, men forventet temperaturendring uteblir	Varmefunksjon eller varme- og kjølekrets	Kommandert funksjon, temperaturutvikling og relevante feilkoder	Følg modelltilpasset kontroll av krets og funksjon
Avviket oppstår bare under bestemte forhold	Styringsstrategi eller en feil som opptrer periodisk	Freeze Frame, temperatur, lading og driftstilstand	Forsøk å knytte avviket til forholdene da det oppstod

Sensor- og signalfeil versus feil i varmefunksjonen

Start med å sammenligne en mistenkelig sensorverdi med andre tilgjengelige temperaturdata og forholdene rundt bilen. Se deretter om styreenheten registrerer en forespørsel om varme, og om dataene viser en respons. En registrert forespørsel bekrefter ikke i seg selv at varmefunksjonen virker. Ikke konkluder med defekt varmeelement uten å følge bilmodellens dokumentasjon.

Når visuell kontroll eller termokamera kan være relevant

Et termokamera kan vise temperaturforskjeller på tilgjengelige overflater og gi visuell støtte til undersøkelsen. Bildet viser likevel ikke alene hvilken komponent som forårsaker avviket. Nytten avhenger av systemets oppbygning, hva som er tilgjengelig for observasjon, og om området kan undersøkes trygt. Bruk derfor termisk avbildning sammen med livedata og øvrige kontroller. Se også guiden om termokamera for bil.

Ved diagnose av batterivarmesystem bør ingen enkeltkode, temperaturverdi eller termisk avbildning stå alene som bevis. Se etter samsvar mellom symptom, måledata, styringsstatus og kontrollresultater før du peker ut et systemområde.

Følg en trygg trinnvis metode for å finne feilen

En fast arbeidsmåte gjør det enklere å gå fra førerens beskrivelse til en kontrollert vurdering. Følg alltid produsentens arbeidsmåte og kjøretøyspesifikke tekniske informasjon. Tilgang til data og testfunksjoner varierer mellom bilmodeller. Ikke bruk en prosedyre eller grenseverdi fra en annen bil som fasit.

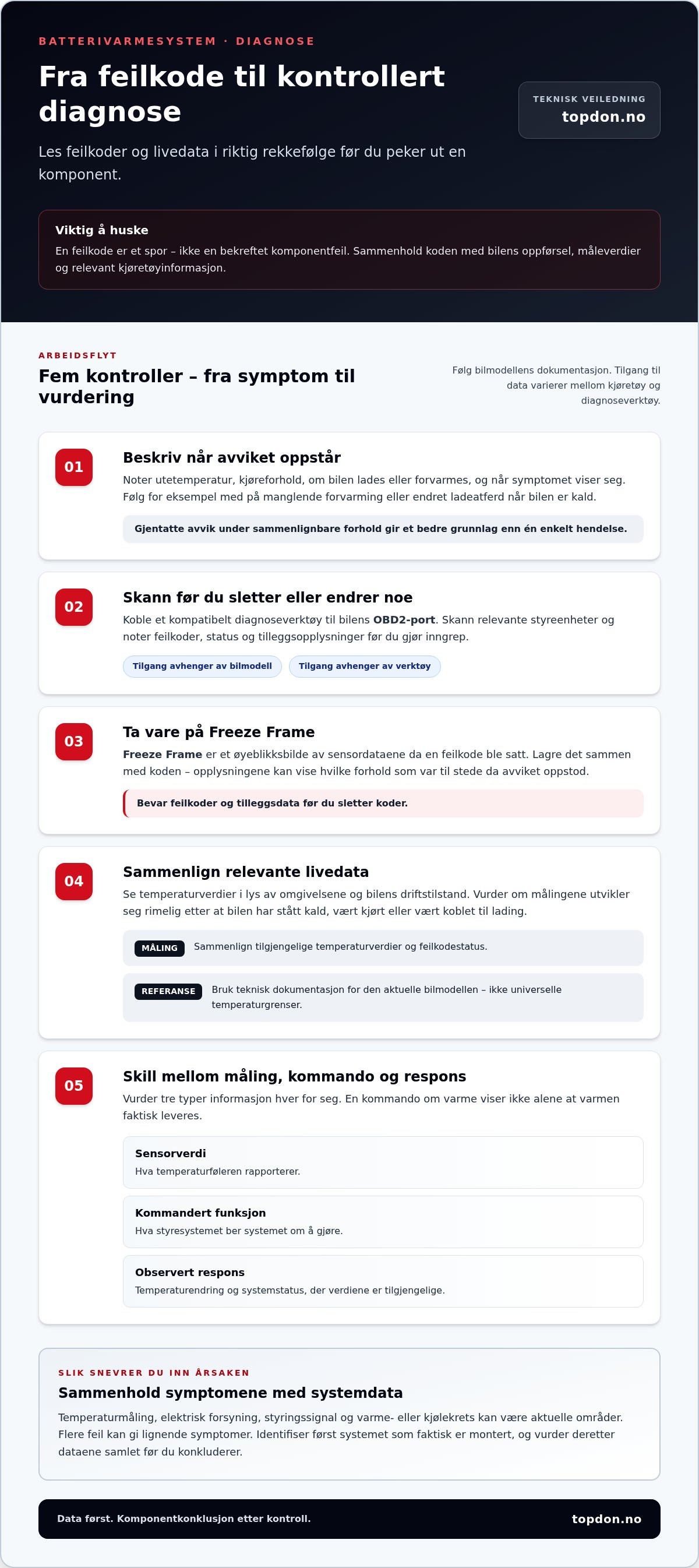

Fra første symptom til målrettet kontroll

1. Registrer symptom og kjøretøyopplysninger. Noter hva føreren har observert, bilmodell og relevante opplysninger om kjøretøyet. Skriv også ned forholdene da symptomet oppstod, som temperatur, kjøring, lading eller bruk av forvarming.
2. Skann relevante styreenheter. Bruk et kompatibelt diagnoseverktøy til å hente ut aktuelle koder og status. Lagre resultatene og eventuell Freeze Frame før du sletter koder eller gjør endringer. En oversikt over flere styreenheter kan vise om det er registrert relaterte avvik.
3. Undersøk livedata og følg dokumentert testprosedyre. Sammenlign tilgjengelige temperaturverdier og systemstatus med forholdene da feilen oppstod. Se etter sammenheng mellom måling, eventuell forespørsel om varme og registrert respons. Utfør bare tester som er beskrevet for den aktuelle bilen, og som du har nødvendig kompetanse til å gjennomføre.

Sett en tydelig sikkerhetsgrense: Ikke åpne batteripakken eller berør høyvoltsdeler uten relevant kompetanse. Stopp undersøkelsen dersom neste kontroll krever inngrep i slike områder. Følg kjøretøyprodusentens sikkerhetsanvisninger og arbeidsmåte.

Etterkontroll: dokumenter at funksjonen virker

Når kontrollene er fullført, gjennomfør en funksjonstest under forholdene som er beskrevet i kjøretøyets tekniske dokumentasjon. Følg med på de samme dataene som ble brukt i undersøkelsen. Skann deretter systemet på nytt, og se om det opprinnelige avviket eller den samme feilkoden kommer tilbake. At en kode ikke vises umiddelbart, er ikke alene bevis på at feilen er løst.

Dokumenter symptomet, lagrede koder, relevante målinger, utførte kontroller og resultatet av etterkontrollen. Det gir et tydelig grunnlag for videre verkstedarbeid og gjør det enklere å sammenligne resultatene hvis symptomet gjentar seg. Se også guiden om avansert bildiagnose for en bredere systemkontroll.

Skal du gjennomføre flere systematiske kontroller, kan du se diagnoseverktøy for bildiagnostikk og vurdere dem etter kjøretøydekning og tilgang til relevante data.

Velg diagnoseverktøy for batterivarmesystem etter arbeidsoppgaven

Riktig diagnoseverktøy gir tilgang til dataene og testene arbeidsoppgaven krever. En enkel løsning kan være nok til generell OBD2-avlesning, mens feilsøking i batteriets temperaturstyring kan kreve tilgang til bestemte styreenheter, livedata eller kjøretøyspesifikke funksjoner. Tilgangen varierer mellom bilmodeller og verktøy.

Hva bør verkstedet vurdere ved valg av diagnoseverktøy?

Begynn med bilene verkstedet faktisk arbeider med, og vurder verktøyet opp mot oppgavene som skal løses. Se særlig på:

• Kjøretøydekning: Om verktøyet dekker aktuelle bilmerker og modeller.
• Systemtilgang: Om det kan kommunisere med relevante styreenheter, utover generell OBD2-lesing.
• Data og funksjoner: Om det viser relevante livedata og gir tilgang til nødvendige diagnosefunksjoner for arbeidsoppgaven.
• Arbeidsflyt: Om verktøyet passer brukshyppigheten og behovet for å lagre eller dokumentere resultater.

En generell OBD2-leser kan hente ut standardiserte feilkoder, men gir ikke nødvendigvis innsyn i detaljerte data fra batteri- eller termiske styresystemer. Ved diagnose av batterivarmesystem bør du derfor vurdere hvilken tilgang bilen krever, og ikke bare om verktøyet kan lese feilkoder. Se på kjøretøydekning og tilgjengelige funksjoner før du legger opp arbeidsprosessen.

Koble riktig verktøy til neste diagnostikkoppgave

Profesjonelle diagnoseapparater kan passe når verkstedet jevnlig arbeider med flere bilmodeller og trenger en bredere systemoversikt. Enklere diagnoseverktøy kan være aktuelle for grunnleggende avlesning eller mer avgrensede oppgaver. Ikke velg ut fra produktnavn alene. Sammenhold arbeidsoppgaven med kjøretøydekningen og funksjonstilgangen.

ArtiDiag HD og TopScan Pro er produktnavn i Topdons diagnoseutstyr. Vurder et apparat ut fra bilene du arbeider med og dataene du trenger tilgang til, inkludert dekning og funksjoner for den aktuelle arbeidsoppgaven.

Et termokamera kan supplere den elektroniske diagnosen når det er relevant å observere temperaturforskjeller på tilgjengelige flater. Bruk det som visuell støtte, ikke som erstatning for feilkoder, livedata og modelltilpassede kontroller. Velg først oppgaven, deretter tilgangen og funksjonene som trengs.

Se diagnoseutstyr og verktøy for bilverksted og sammenlign alternativene med verkstedets kjøretøydekning og diagnostikkbehov.

Gjør neste feilsøking mer målrettet

En god diagnose av batterivarmesystem bygger på mer enn ett symptom eller én lagret feilkode. Start med å dokumentere når avviket oppstår, og vurder kodene sammen med Freeze Frame, livedata og bilens tekniske informasjon. Slik kan du undersøke mulige feil i temperaturmåling, styring, elektrisk forsyning og varmefunksjon før du peker ut en komponent.

Følg en fast kontrollrekkefølge, og avslutt med en funksjonstest og ny skanning. Dokumenter resultatene slik at videre arbeid bygger på målte forhold. Hold deg innenfor egen kompetanse, og ikke åpne batteripakken eller berør høyvoltsdeler uten relevant kompetanse.

Velg diagnoseutstyr etter bilene du arbeider med og tilgangen oppgaven krever. Topdon Norge tilbyr profesjonelle diagnoseapparater for verksteder, i tillegg til termokameraer og diagnoseverktøy for hobbybrukere. Se diagnoseverktøy fra Topdon Norge og finn utstyr som passer arbeidsoppgavene dine.

Ofte stilte spørsmål

Hva er vanlige symptomer på feil i batterivarmesystemet?

Vanlige observasjoner er varselmeldinger, redusert forvarming eller ladeatferd som avviker fra det du forventer under lignende forhold. Symptomene alene bekrefter ikke feil i batterivarmen. Noter når de oppstår, utetemperatur, kjøreforhold og om bilen lades eller forvarmes. Gjentatte avvik er mer nyttige å undersøke enn én enkelt hendelse, særlig når du kan sammenligne dem med bilens systemstatus og tekniske dokumentasjon.

Kan et OBD2-diagnoseverktøy finne feil i batterivarmen?

Et OBD2-diagnoseverktøy kan lese feilkoder, men tilgangen til batteriets styreenheter og livedata varierer med bilmodell og verktøy. En enkel avleser gir ikke nødvendigvis nok informasjon til å undersøke batterivarmesystemet grundig. Se etter et verktøy som dekker det aktuelle kjøretøyet og arbeidsoppgaven. Undersøk hvilke moduler og data verktøyet gir tilgang til før du baserer feilsøkingen på resultatet.

Hva betyr en feilkode for batterivarmesystemet?

En feilkode, eller diagnostic trouble code, betyr at en styreenhet har registrert et avvik eller en unormal tilstand. Den peker mot et område som bør undersøkes, men fastslår ikke alene at en bestemt komponent er defekt. Vurder koden sammen med status, Freeze Frame, livedata og bilens symptomer. Følg kjøretøyets tekniske dokumentasjon for å finne ut hvilke kontroller som passer til den aktuelle koden.

Hvordan skiller jeg en defekt temperatursensor fra en feil i varmefunksjonen?

Sammenlign sensorens temperaturverdi med andre tilgjengelige temperaturdata og forholdene rundt bilen. Hvis verdien virker urimelig, bør målekretsen undersøkes etter bilmodellens prosedyre. Hvis styreenheten registrerer en forespørsel om varme, men forventet respons uteblir, kan feilen ligge et annet sted i systemet. Dette skiller ikke alene mellom årsakene. Bruk livedata, systemstatus og teknisk dokumentasjon før du konkluderer.

Er det trygt å undersøke batterivarmesystemet selv?

Du kan dokumentere symptomer og bruke et kompatibelt diagnoseverktøy til avlesning dersom du kjenner utstyret og følger bilens anvisninger. Ikke åpne batteripakken eller berør høyvoltsdeler uten relevant kompetanse. Stans hvis videre kontroll krever arbeid på slike komponenter. Følg alltid kjøretøyprodusentens sikkerhetsinformasjon. Avlesning av feilkoder er ikke det samme som tillatelse eller kompetanse til å utføre elektrisk arbeid på høyvoltsystemet.

Kan et termokamera brukes til å diagnostisere batterivarme?

Et termokamera kan gi visuell støtte ved å vise temperaturforskjeller på overflater som er tilgjengelige for trygg observasjon. Bildet kan hjelpe deg med å se et mønster, men viser ikke alene hvilken del som er årsaken. Tilgangen avhenger av bilens oppbygning, og enkelte områder skal ikke undersøkes ved inngrep. Sammenhold termiske observasjoner med feilkoder, livedata og bilmodellens kontrollprosedyre.

Hvorfor må feilkoder og livedata vurderes sammen?

Feilkoden forteller hvilket avvik styreenheten har registrert, mens livedata kan vise hvordan temperaturverdier og systemstatus oppfører seg under undersøkelsen. Sett dem i sammenheng med Freeze Frame og forholdene da symptomet oppstod. En kode alene kan peke mot flere mulige årsaker, og én måleverdi gir ikke nødvendigvis hele bildet. Samlet informasjon gir et bedre grunnlag for å skille mellom måling, styringssignal og varmefunksjon.
