Diagnose av bilens ladeport: Komplett feilsøkingsguide for elbil og hybrid

Hva gjør du når elbilen plutselig avbryter ladingen uten forvarsel, eller ladekabelen sitter bom fast i porten og nekter å løse ut? Det er utrolig frustrerende å stå fast uten å vite om problemet skyldes ladeboksen på veggen eller bilens interne elektronikk. En presis diagnose av bilens ladeport eliminerer usikkerheten, og kan redde deg fra et unødvendig og kostbart bytte av hele ladeinnsatsen, en reparasjon som på merkeverksted fort kan beløpe seg til mellom 12 000 og 35 000 NOK.

I denne guiden lærer du hvordan du systematisk feilsøker, måler og diagnostiserer feil på bilens ladeport med profesjonelt utstyr. En effektiv ladeportdiagnose krever en metodisk kombinasjon av fysisk inspeksjon, termisk måling og direkte avlesning av ECU-data fra bilens ombordlader og styresystemer. Vi gir deg en trinnvis gjennomgang av spenningstester på 12V-batteriet, kontroll av styresignalene Control Pilot og Proximity Pilot, samt hvordan du tolker Freeze Frame-data og spesifikke feilkoder for å isolere feilen raskt og trygt.

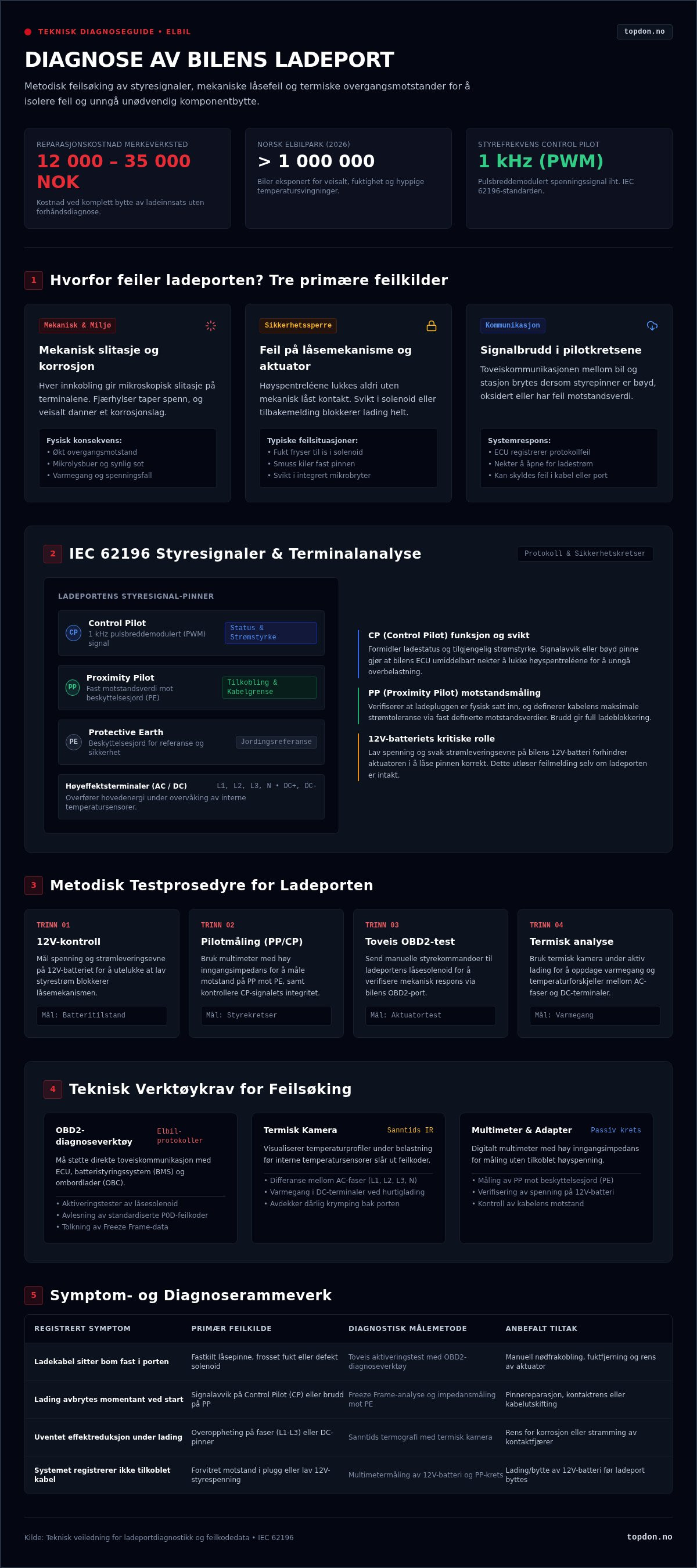

Hvorfor feiler bilens ladeport? Typiske symptomer og feilkilder

Norske kjøreforhold setter ladekontakten på harde prøver. Kombinasjonen av veisalt, fuktighet og hyppige temperatursvingninger fører ofte til periodiske ladeavbrudd eller full stopp. Med en elbilpark som i 2026 har passert én million biler i Norge, ser vi en markant økning i slitasjeskader på eldre modeller. Å gjette på årsaken koster tid og penger. En metodisk diagnose av bilens ladeport skiller fysiske mekaniske hindringer fra mer komplekse elektroniske styrefeil.

Mekanisk slitasje, korrosjon og brente kontaktpinner

Hver innkobling av ladekabelen sliter mikroskopisk på kontaktflatene. Over tid mister fjærhylsene i kontakten spennet sitt, noe som gir økt overgangsmotstand. Ved hurtiglading på høye strømstyrker kan dette generere intens varme, mikrolysbuer og synlig sot på terminalene. Saltlake og veistøv som trenger inn i porten, danner et korrosjonslag som hindrer ren metallisk kontakt. Resultatet er spenningsfall og overoppheting som bilens sensorer umiddelbart registrerer som en sikkerhetsrisiko.

Feil på låsemekanisme og aktuator for ladekabel

Ladeportens låsepinne har en kritisk sikkerhetsfunksjon. Bilens elektronikk tillater aldri at høyspentreléene lukkes før ladepluggen er mekanisk låst fast. Typiske feil oppstår når:

• Fuktighet trenger inn i solenoiden og fryser til is om vinteren.
• Veistøv og inntørket smuss kiler fast den bevegelige pinnen i ulåst eller låst stilling.
• Aktuatorens integrerte mikrobryter svikter, slik at bilens styreenhet ikke mottar bekreftelse på låsing selv om pinnen er skjøvet frem.

Uten bekreftet låsestatus avbryter systemet ladesekvensen umiddelbart for å forhindre lysbuedannelse under frakobling.

Signalbrudd i kontroll- og pilotkretsene (CP og PP)

Kommunikasjonen mellom ladestasjon og bil er strengt definert gjennom IEC 62196-standarden via to dedikerte styrepinner. Proximity Pilot (PP) verifiserer at kabelen sitter fysisk i porten og definerer kabelens maksimale strømtoleranse ved hjelp av en fast motstandsverdi. Control Pilot (CP) formidler ladestatus og tilgjengelig strømstyrke via et 1 kHz pulsbreddemodulert spenningssignal.

Dersom en styrepinne er bøyd, oksidert eller har dårlig kontaktflate, brytes denne toveiskommunikasjonen momentant. Bilens styreenhet (ECU) registrerer signalavviket som en protokollfeil og nekter å åpne for strøm. En presis diagnose av bilens ladeport avdekker raskt om feilen skyldes en forvitret motstand i ladekabelens plugg, skadet kabling i selve ladeinnsatsen, eller svikt i bilens interne ombordlader.

Nødvendig verktøy for presis diagnose av bilens ladeport

Å feilsøke på moderne elbiler krever langt mer enn et tradisjonelt multimeter. Høye effekter og komplekse digitale styresystemer stiller strenge krav til presisjon og sikkerhet. Ifølge tekniske oversikter fra Alternative Fuels Data Center håndterer ladeinfrastrukturen alt fra vekselstrøm til massive likestrømseffekter ved lynlading. En pålitelig diagnose av bilens ladeport forutsetter derfor verktøy som kan analysere både de fysiske kontaktflatene og den underliggende elektronikken under reell belastning.

Avansert OBD2-diagnoseverktøy med elbil-protokoller

Kjernen i enhver feilsøking er et dedikert diagnoseverktøy bil som støtter moderne elbilprotokoller. Verktøyet må kommunisere direkte med bilens ECU, batteristyringssystem (BMS) og ombordlader (OBC). Toveis styring (aktiveringstester) er helt avgjørende. Denne funksjonen lar deg sende manuelle kommandoer til ladeportens låsesolenoid for å bekrefte om mekanismen reagerer, helt uavhengig av om ladekabelen er koblet til.

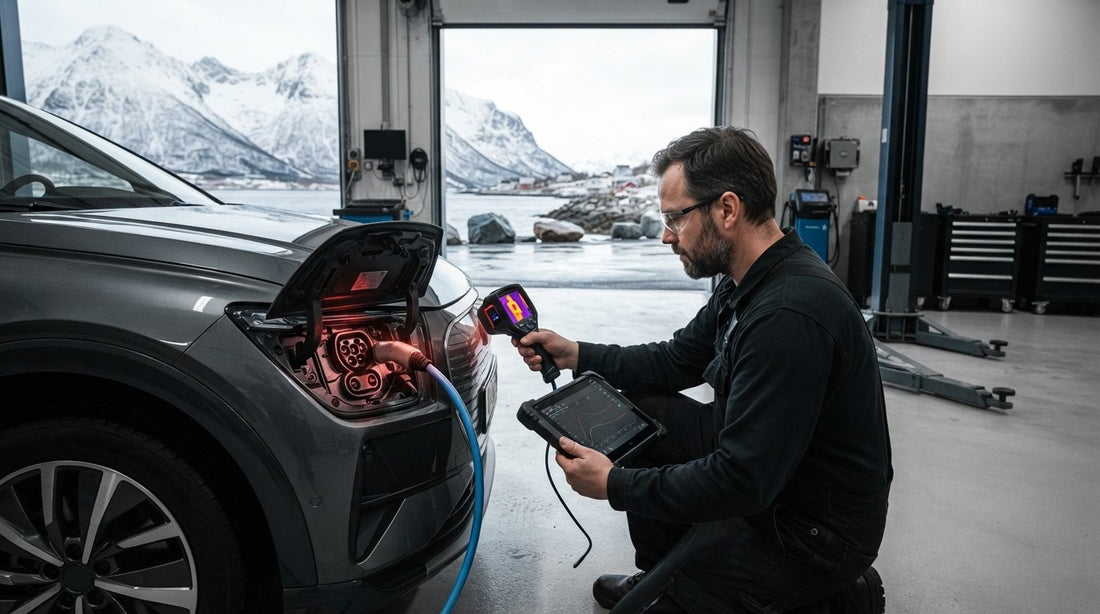

Termisk kamera for å avsløre skjult varmegang

Dårlig kontaktflate skaper overgangsmotstand, og overgangsmotstand produserer varme lenge før en komponent svikter totalt. Ved å benytte et håndholdt termokamera under en aktiv ladeøkt, visualiserer du temperaturprofilen over ladeporten i sanntid:

• Avdekk unormale temperaturforskjeller mellom de tre AC-fasene (L1, L2, L3) og null-lederen (N).
• Oppdag varmegang i DC-terminalene under hurtiglading før portens egne temperatursensorer slår ut feilkoder.
• Lokaliser varmespredning bak ladeporten som indikerer dårlig krymping eller kabelbrudd inn mot høyspentkablene.

Multimeter og signaladaptere for testing av pilotkretser

For testing uten aktiv høyspenning kobles en testadapter til porten for å måle de passive styrekretsene. Et digitalt multimeter med høy inngangsimpedans måler motstanden på Proximity Pilot (PP) mot beskyttelsesjord (PE). Verdiene skal ligge innenfor standardiserte motstandstrinn (som 220 Ω for 32 A eller 680 Ω for 20 A). Et oscilloskop eller en signaldekoder verifiserer at 1 kHz-firkantpulsen på Control Pilot (CP) holder korrekte spenningsnivåer under initiering.

Sikkerhet går alltid først ved ladefeilsøking. Berør aldri innvendige terminaler med uisolerte sonder mens systemet er under spenning. For profesjonelle verksteder og bileiere som ønsker presise målinger, tilbyr Topdon Norge profesjonelt diagnoseutstyr og termiske instrumenter skreddersydd for feilsøking på krevende elbilkomponenter.

Slik utfører du trinnvis diagnose av ladeporten i praksis

En strukturert arbeidsmetode sparer tid og hindrer feilkonklusjoner. Når en bil nekter å ta imot strøm, må du jobbe metodisk fra mekanisk overflatekontroll til dype digitale målinger. Følg denne tretrinns prosessen for å gjennomføre en fullstendig diagnose av bilens ladeport uten å risikere skader på følsomme styrekretser.

Trinn 1: Visuell kontroll og mekanisk bevegelsestest

Begynn med en ren fysisk inspeksjon under sterkt inspeksjonslys. Se etter sprekker i plasthuset, bøyde kontaktpinner eller deformerte hylser. Kontroller at gummipakningen rundt porten slutter helt tett for å hindre vanninntrenging til høyspentkontaktene bak. Test deretter ladeportens låsepinne:

• Aktiver manuell opplåsing via bilens infotainmentskjerm eller nødløseren i bagasjerommet.
• Kontroller at pinnen trekker seg fullstendig tilbake uten å nøle eller skrape mot godset.
• Undersøk om pinnen har mekanisk slark eller blokkerende fremmedlegemer i føringssporet.

Trinn 2: Oppkobling til OBD2-port og utlesing av feilkoder

Lokaliser bilens standardiserte 16-pinners OBD2-port under dashbordet. Koble til et profesjonelt OBD2-diagnoseverktøy og utfør et fullstendig systemsøk på On-Board Charger (OBC) og Battery Management System (BMS). Hvis ladesekvensen har feilet, lagrer bilens ECU en spesifikk diagnostic trouble code. Åpne tilhørende Freeze Frame umiddelbart. Dette stillbildet viser nøyaktig hvilke parametere som var aktive i bruddsekundet: styrespenning fra 12V-hjelpebatteriet, intern temperatur og låsepinnens registrerte posisjon.

Trinn 3: Analyse av sanntidsdata under ladeforsøk

Sett opp diagnoseleseren til å strømme sanntidsdata (live data) før ladekabelen plugges inn. Nå overvåker du det elektriske håndtrykket definert i SAE J1772-standarden. Følg tilstandsendringene på Control Pilot (CP) trinn for trinn:

• Frakoblet (State A): CP-spenningen skal ligge stabilt på nøyaktig +12 V likestrøm.
• Tilkoblet (State B): Når pluggen settes inn, skal spenningen falle til +9 V idet bilens motstand kobles inn.
• Aktiv lading (State C): Når bilen godkjenner lading og låsepinnen er låst, skal signalet falle til +6 V før kontaktorene lukkes.

Dersom signalet stopper på 9 V uten å falle til 6 V, eller ladeportens integrerte temperatursensorer rapporterer unormalt høye verdier før strømgjennomgang, har du isolert feilen til bilens interne styring. En nøyaktig diagnose av bilens ladeport bekrefter dermed om feilen ligger i låsens tilbakemelding eller i selve pilotkretsen.

Tolkning av feilkoder og vanlige laderelaterte systemfeil

Et generelt varsel i bilens kombiinstrument som «Ladefeil» gir sjelden nok innsikt til å løse problemet. For å finne rotårsaken må du hente ut standardiserte og produsentspesifikke feilkoder direkte fra bilens ECU. En grundig diagnose av bilens ladeport krever at du tolker disse kodene i sammenheng med bilens øvrige moduler, og skiller mellom reelle ladeportdefekter og eksterne nettfeil.

Typiske feilkoder for ladeport og ladekommunikasjon

Ladesystemet benytter hovedsakelig standardiserte P0D-koder og U-koder under SAE J2012-standarden:

• P0D56 / P0D57: Indikerer svikt i styrekretsen til ladeportens låseaktuator (Charge Port Lock Actuator Circuit). Pinnen klarer ikke å bekrefte låst stilling overfor styreenheten.
• P0D27: Varsler om kretsfeil på ladeportens interne temperatursensor (Charge Port Temperature Sensor Circuit).
• U0111 / U0298: Betyr tapt digital kommunikasjon på CAN-bussen mellom batteristyringen (BMS), ombordladeren (OBC) og bilens gateway.

Lær mer om hvordan du systematisk feilsøker komplekse elektroniske feiltilstander i vår guide til avansert bildiagnose.

Bruk av Freeze Frame for å isolere feilårsak

En registrert diagnostic trouble code alene forteller ikke hele sannheten. Du må granske tilhørende Freeze Frame for å se nøyaktig hvilke driftsforhold som hersket i bruddsekundet. Sjekk om 12V-hjelpebatteriets matespenning falt under 11,8 V da låsesolenoiden forsøkte å lukke. Svak 12V-forsyning er en hyppig feilkilde som feilaktig mistolkes som defekt aktuator. Undersøk også ladeinngangens temperatursensorer i øyeblikket ladingen stoppet; et brått temperaturhopp på en enkelt pinne avslører umiddelbart farlig overgangsmotstand.

Skille mellom ladeportfeil og feil på ekstern ladestasjon

Før du konkluderer med at bilens fysiske ladeinnsats må byttes, må du isolere eksterne faktorer. Test bilen på to uavhengige Type 2-veggbokser for å utelukke feil på husinstallasjonen eller pilotkretsen i en spesifikk Mode 3-kabel. Gjennomfør deretter en test på en DC-hurtiglader. Hvis bilen lader feilfritt på DC (CCS), men nekter på AC, ligger feilen isolert til bilens interne ombordlader (OBC) eller AC-pinnene i ladeinntaket. Fungerer verken AC eller DC, peker det nesten alltid mot portens felles låsemekanisme eller jordingskrets.

Trenger du profesjonelt utstyr til å lese ut ladesystemets feilkoder og sanntidsparametere? Se hele utvalget hos Topdon Norge for presise skannere med full toveis kontroll.

Valg av diagnoseutstyr og videre tiltak ved defekt ladeport

Riktig utstyr avgjør hvor raskt du isolerer feilen. For både profesjonelle verksteder og viderekomne elbilentusiaster handler en vellykket diagnose av bilens ladeport om å velge verktøy som matcher feilens kompleksitet. Skillet går i praksis mellom enkle mobile avlesere og avanserte diagnoseenheter med full toveiskontroll over bilens styresystemer.

Profesjonelt diagnoseapparat versus trådløs OBD2 scanner

Valget av feilsøkingsverktøy styres av hvilke tester du må utføre i felt:

• Kompakt trådløs OBD2 scanner: En enhet som kobles opp med Bluetooth 5.0 gir lynrask tilkobling til smarttelefon eller nettbrett. Den egner seg utmerket for rask avlesning av feilkoder, sletting av midlertidige varsler og overvåking av grunnleggende batteridata langs veien.
• Profesjonelt OBD2-diagnoseverktøy: Verksteder krever dedikert maskinvare med kapasitet for toveis aktuatortesting. Dette lar teknikeren tvangskjøre ladeportens låsemotor, teste LED-statusindikatorene i inntaket og overvåke live-signalkurver direkte. Kontinuerlige programvareoppdateringer sikrer støtte for nye elbil- og plug-in hybrid-protokoller etter hvert som bilparken fornyes.

Reparasjon, komponentbytte og sikkerhetsrutiner

En presis diagnose av bilens ladeport forhindrer unødvendige kostnader. Ofte er det tilstrekkelig å bytte ut en separat låseaktuator eller en defekt mikrobryter (typisk 3 000-8 000 NOK i verkstedmarkedet), fremfor å skifte hele ladeinlet-modulen med integrerte høyspentledninger, som kan koste opptil 35 000 NOK. Dersom ladeportinnsatsen må demonteres, krever sikkerhetsforskriftene at høyspentsystemet frikobles og verifiseres spenningsløst før mekanisk arbeid starter. Etter montering må feilkodeminnet nullstilles og en kontrollert ladesyklus loggføres.

Husk også bilens omkringliggende systemer. Hvis demontering av støtfangere eller sideskjermer forstyrrer radarer eller kamerasensorer, må det gjennomføres en kalibrering av bilens ADAS. Dette kan gjøres som en statisk oppretting på verksted eller via dynamic calibration under kjøring.

Forebyggende vedlikehold av bilens ladeport

Forebygging reduserer faren for overgangsmotstand og driftsstans. Bruk utelukkende godkjent, ikke-ledende kontaktspray som fordamper uten å bryte ned gummipakninger eller isolasjonsplast rundt terminalene. Beskytt ladeporten med egnet snø- og regndeksel under utendørs lading på vinterstid for å hindre at fukt fryser i låsesporet. På firmabiler og flåtekjøretøy med hyppig hurtiglading anbefales det å utføre periodiske inspeksjoner med termokamera. Dette avdekker begynnende varmegang i fasene før pinnene brenner seg fast.

Ta kontroll over elbilens ladesystem med presis feilsøking

Systematisk feilsøking er nøkkelen til å unngå kostbare feilreparasjoner på elbil og hybrid. En nøyaktig diagnose av bilens ladeport avdekker raskt om problemet stammer fra mekanisk slitasje på låsepinnen, spenningsfall i 12V-styrestrømmen eller brudd i pilotkretsenes kommunikasjon. Ved å kombinere toveis OBD2-skanning med termografisk inspeksjon isolerer du feilkilden på minutter, helt uten å demontere velfungerende komponenter.

Topdon Norge er offisiell norsk forhandler av profesjonelt diagnoseutstyr, og leverer spesialtilpassede scannere, batteritestere og termokameraer tilpasset kravene i moderne elbilverksteder. Du får lynrask levering fra norsk lager, trygge rammer og tilgang til dedikert fagsupport når du står fast foran en krevende feilkode. Finn riktig diagnoseverktøy for elbil hos Topdon, og sørg for at du alltid stiller med det beste utstyret for jobben.

Ofte stilte spørsmål om ladeport og feilsøking

Hva er de vanligste tegnene på at bilens ladeport er defekt?

De tydeligste tegnene er at ladeøkten avbrytes etter få sekunder, at ladeindikatoren lyser rødt eller oransje, eller at kabelen sitter fast. Mekanisk motstand ved innsetting av ladepluggen og brente lukter er også klare faresignaler. En nøyaktig diagnose av bilens ladeport avslører raskt om årsaken ligger i fysisk deformerte kontaktpinner, intern overoppheting eller svikt i aktuatorens mikrobryter.

Kan jeg feilsøke ladeporten selv med en enkel OBD2-scanner?

Enkle universelle OBD2-lesere kan sjelden kommunisere med elbilens spesifikke høyspent- og ladekontrollere. De leser ofte bare generelle utslippskoder. For å utføre en pålitelig diagnose av bilens ladeport trenger du et verktøy som støtter elbilprotokoller. Det krever tilgang til moduler for On-Board Charger (OBC) og batteristyringssystem (BMS), samt toveis styring for å teste låsepinnen manuelt.

Hvorfor låser ikke ladekabelen seg fast i ladeporten under lading?

Dette skyldes oftest at ladeportens låsepinne er blokkert av is, veisalt eller inntørket smuss. Feilen kan også ligge i at bilens 12V-hjelpebatteri har for lav hvilespenning til å drive låsesolenoiden. Dersom låsepinnen ikke går helt i inngrep, nekter bilens ECU å starte ladingen, fordi sikkerhetsprotokollen krever mekanisk forrigling før kontaktorene lukkes.

Hva gjør jeg hvis ladekabelen sitter fast og nekter å løse ut?

Bruk aldri makt for å rive ut ladekabelen, da det kan knekke låsemekanismen eller skade ladeporten permanent. Lås bilen opp og igjen gjentatte ganger med fjernkontrollen for å trigge solenoiden. Fungerer ikke det, trekker du i bilens manuelle mekaniske nødløser. Den er vanligvis plassert bak et deksel i bagasjerommet eller like under panseret nær ladeporten.

Hvorfor blir ladeporten eller kontakten unormalt varm under hurtiglading?

Høy varmeutvikling oppstår på grunn av overgangsmotstand i kontaktflatene mellom ladepistolen og bilens pinner. Dette skapes av korrosjon, inntrenging av veisalt eller slappe fjærhylser i terminalene. Bilens interne temperatursensorer vil automatisk redusere ladehastigheten (throttling) eller avbryte ladingen helt hvis temperaturen overstiger sikkerhetsgrensene, for å unngå brannskader eller smeltet plasthus.

Hva koster det å reparere eller bytte bilens ladeport på verksted?

I det norske verkstedmarkedet koster en enkel feilkodeavlesning veiledende mellom 500 og 1 500 NOK, mens utvidet feilsøking ofte ligger rundt 2 750 til 2 950 NOK. Bytte av enklere slitedeler som en separat låseaktuator koster typisk 3 000 til 8 000 NOK. Utskifting av komplett ladeport-innsats med integrerte høyspentkabler koster normalt mellom 12 000 og 35 000 NOK på merkeverksted.

Hva betyr feilkoder knyttet til Control Pilot (CP) og Proximity Pilot (PP)?

Disse feilkodene indikerer at bilens styreenheter ikke mottar korrekte styresignaler fra ladekabelen. En PP-feil betyr at bilen ikke registrerer at kabelen er skikkelig plugget inn, eller at motstandsverdien som angir kabelens strømtoleranse er utenfor spesifikasjon. En CP-feil viser at det pulsbreddemodulerte 1 kHz-kommunikasjonssignalet har feil spenning eller er brutt, noe som hindrer ladestart.
