Diagnose av elbil ladesystem: En komplett guide for 2026

Du kobler til ladekabelen og forventer grønt lys, men i stedet møtes du av en rød feilmelding og en bil som nekter å ta imot strøm. Uforutsigbare avbrudd og frykten for en defekt ombordlader til titusenvis av kroner er en realitet for mange norske elbileiere i 2026. En nøyaktig diagnose av elbil ladesystem er derfor ikke lenger bare forbeholdt merkeverksteder. Det er den mest effektive metoden for å unngå unødvendige utskiftninger og kostbare reparasjoner som ofte starter på flere tusen kroner.

Vi forstår frustrasjonen over ladebokser som svikter eller kontakter som blir farlig varme under belastning. Denne guiden lærer deg hvordan du systematisk feilsøker ladesystemet ved hjelp av moderne diagnoseverktøy og termisk bildebehandling. Du vil lære å skille mellom enkle programvarefeil og kritiske maskinvareproblemer før de utvikler seg til alvorlige feil. Dette gir deg tryggheten til å håndtere problemer selv eller stille bedre forberedt hos mekanikeren.

Vi ser nærmere på tolkning av feilkoder knyttet til lading, kontroll av isolasjonsmotstand og bruk av verktøy som TopScan Pro for overvåking av batteristyringssystemet. Fra de nyeste kravene i NEK 400:2026 til praktisk bruk av termiske kameraer for å avdekke usynlig varmgang, gir vi deg den komplette oversikten over moderne elbil-diagnostikk.

Hva innebærer en diagnose av elbilens ladesystem?

En grundig diagnose av elbil ladesystem er langt mer enn en rask sjekk av ladeporten. Det handler om å verifisere den digitale kommunikasjonen mellom bilen og ladeinfrastrukturen. Når du kobler til en lader, starter en kompleks sekvens av digitale håndtrykk før den første elektronen flytter på seg. Hvis denne protokollen brytes, stopper ladingen umiddelbart. Tradisjonelle visuelle kontroller, som ofte anbefales for brannsikkerhet, er i dag utilstrekkelige. De finner kanskje en smeltet kontakt, men de avslører ikke hvorfor systemet nekter å starte eller hvorfor ladehastigheten er strupet.

Feilsøking deles i to hovedområder: lavspent kommunikasjon og høyspent kraftoverføring. Lavspentdelen håndterer signalene som sier at det er trygt å starte. Høyspentdelen er selve energioverføringen til batteripakken. Her spiller bilens Battery Management System (BMS) hovedrollen. BMS overvåker hver enkelt celle og bestemmer nøyaktig hvor mye strøm bilen kan motta basert på temperatur og ladetilstand. For å forstå disse prosessene er det nyttig å kjenne til grunnleggende om elbil-lading, inkludert rollen til ombordladeren (OBC) som konverterer vekselstrøm fra nettet til likestrøm batteriet kan lagre.

Hvorfor ladefeil oppstår: De vanligste årsakene

De fleste problemer skyldes kommunikasjonssvikt via Control Pilot (CP) signalet. Dette signalet forteller bilen hvor mye strøm som er tilgjengelig. Hvis signalet er ustabilt på grunn av dårlig kontakt eller elektromagnetisk støy, vil ladingen avbrytes. En annen hyppig feilkilde er selve ombordladeren (OBC). Hvis denne komponenten svikter, vil bilen ofte rapportere interne isolasjonsfeil. I tillegg ser vi ofte slitasje og korrosjon i ladeportens kontakter. Dette skaper høy motstand, noe som fører til varmgang og at bilen reduserer effekten for å beskytte komponentene.

Sikkerhet ved diagnose av høyspentsystemer

Sikkerhet er førsteprioritet ved diagnose av elbil ladesystem. Høyspentsystemer opererer ofte på 400 eller 800 volt. Det er livsfarlig. Bruk alltid isolert verktøy og godkjent verneutstyr hvis du skal måle fysiske komponenter. For de fleste entusiaster bør feilsøking begrenses til digitale utlesinger via OBD2-porten. Hvis feilkoden peker mot interne lekkasjestrømmer eller defekte kontaktorer i batteripakken, må du overlate jobben til et autorisert verksted. Bilens sikkerhetsprotokoller er designet for å koble ut høyspenten ved minste tegn til unormalitet, og disse systemene krever spesialkompetanse for sikker håndtering.

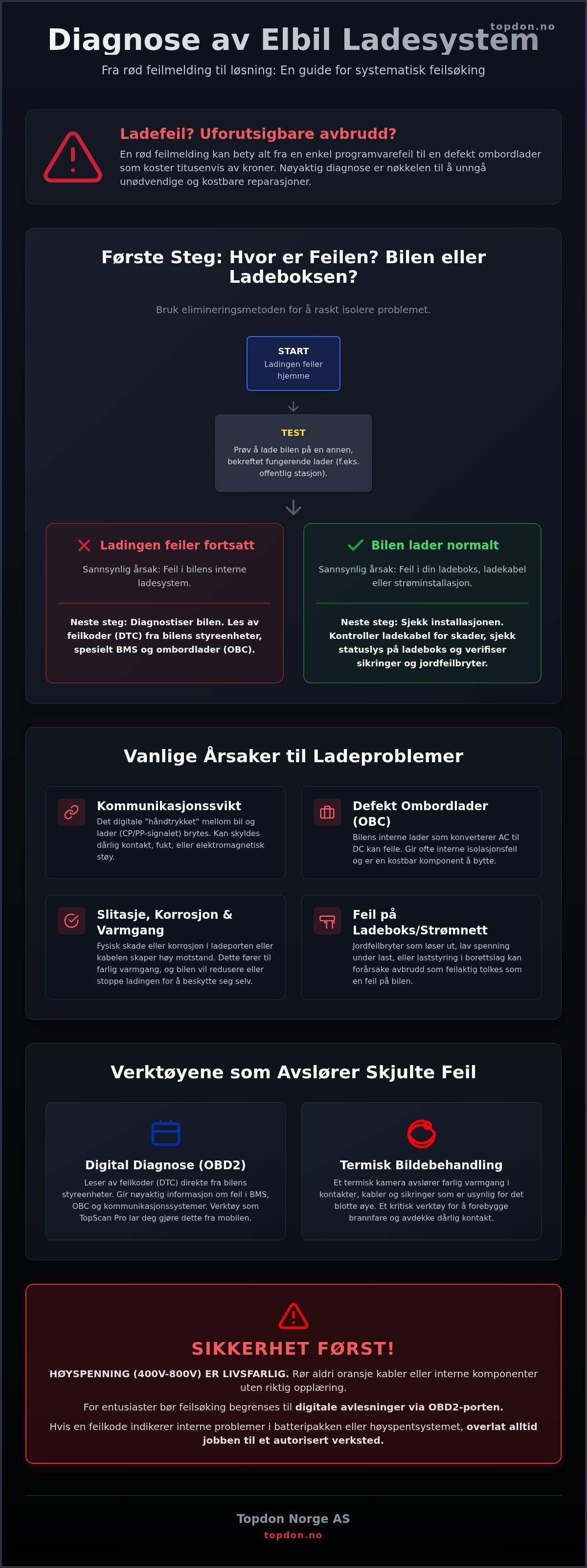

Isolering av feilkilder: Er det bilen eller ladeboksen?

Når ladeprosessen stopper opp, er det første steget i en effektiv diagnose av elbil ladesystem å fastslå om feilen ligger i infrastrukturen eller i selve kjøretøyet. Elimineringsmetoden er her ditt viktigste verktøy. Hvis bilen lader normalt på en offentlig hurtiglader, men nekter å starte hjemme, er sannsynligheten stor for at problemet ligger i ladeboksen eller kabelen. Sjekk alltid ladekabelens tilstand. Proximity Pilot (PP) er en kritisk funksjon i ladekabelen som forteller bilen hvor mye strøm kabelen tåler via en spesifikk motstandsverdi. Hvis denne motstanden er feil på grunn av slitasje eller fukt, vil bilen av sikkerhetsmessige årsaker nekte å starte ladingen.

Følg med på bilens dashbord og ladeboksens statuslys. De fleste moderne elbiler gir spesifikke tekstmeldinger som "Charging system fault" eller viser et gult varsellys. Samtidig vil ladeboksen ofte kommunisere feil via blinkende LED-koder. En rød lampe på boksen betyr ofte jordfeil eller kommunikasjonssvikt. Ved å kombinere disse signalene får du et klart bilde av hvor feilsøkingen bør starte. For de som ønsker full kontroll over disse parameterne, kan en diagnoseenhet fra Topdon gi sanntidsdata direkte fra bilens styreenheter.

Feilsøking på ladeboksen og strømnettet

I Norge er det strenge krav til ladeinstallasjoner, inkludert bruk av jordfeilbryter Type B. Hvis sikringen går eller jordfeilbryteren løser ut umiddelbart, ligger feilen i det faste anlegget. Store spenningsfall under belastning kan også føre til at ladingen avbrytes. Dette er ofte knyttet til tekniske utfordringer for ladestasjoner som spenningsforstyrrelser eller dårlig jording i det lokale strømnettet. I borettslag med laststyring kan ladingen stoppe helt hvis den totale belastningen i bygget er for høy, noe som ofte feiltolkes som en teknisk defekt.

Diagnostisering av bilens interne ladekomponenter

Hvis ladeboksen er friskmeldt, må vi se på bilens interne komponenter. En defekt On-Board Charger (OBC) er en av de dyreste feilene. Symptomer inkluderer ofte at bilen tar imot strøm i noen sekunder før den kobler ut med en intern feilkode. BMS (Battery Management System) kan også begrense eller stoppe ladingen hvis batteritemperaturen er for ekstrem. En ofte glemt årsak til ladefeil er bilens 12V-batteri. Det er dette batteriet som "vekker" bilens datasystemer og starter ladeprosessen. Hvis spenningen her faller under 12.4 volt, kan kommunikasjonen med ladeboksen feile før høyspentsystemet i det hele tatt blir aktivert.

Verktøyene som avslører skjulte feil i ladesystemet

For å utføre en effektiv diagnose av elbil ladesystem trenger du mer enn bare en enkel feilkodeleser. Systemet krever verktøy som kan analysere både digitale signaler og fysiske fenomener som varmgang. OBD2-scannere er ryggraden i denne prosessen. De gir tilgang til spesifikke Diagnostic Trouble Codes (DTC) som er lagret i bilens ladekontroller eller Battery Management System (BMS). Uten disse kodene famler du i blinde, da mange feil er rent programvarebaserte eller skyldes midlertidige kommunikasjonsbrudd som ikke alltid trigger et varsellys i dashbordet.

I tillegg til digitale verktøy er fysiske måleinstrumenter avgjørende. Et multimeter brukes for å kontrollere lavspent kontrollsignaler som Control Pilot (CP), mens en batteritester verifiserer helsen til 12V-støttesystemet. Hvis 12V-batteriet er svakt, vil ofte releer og kontaktorer i høyspentsystemet ikke klare å slå seg inn. Dette er en av de vanligste årsakene til at ladingen aldri starter, selv om både bil og ladeboks er teknisk intakte.

Termisk bildebehandling i lade-diagnose

Bruk av et termokamera er kanskje den mest effektive metoden for å finne feil som skyldes dårlig kontakt. Ved å skanne ladeporten og kabelen under belastning kan du umiddelbart identifisere hotspots. En temperaturforskjell på bare noen få grader mellom de ulike pinnene i ladekontakten indikerer ofte korrosjon eller slappe fjærer i kontakten. Under normallading (AC) bør kontaktene holde seg nær omgivelsestemperatur. Ved hurtiglading (DC) er noe varmeutvikling normalt, men temperaturer over 60 grader Celsius bør undersøkes nærmere da dette kan indikere begynnende brannfare eller skade på ladeporten.

Termiske kameraer kan også avsløre problemer inne i selve batteripakken. Hvis enkelte celler eller interne koblinger viser unormal varme under hurtiglading, er dette et tegn på ubalanse eller økt indre motstand. Dette er kritisk informasjon som gjør at du kan utbedre feilen før den fører til en kostbar totalhavari av batteriet.

Avansert systemanalyse med profesjonelle scannere

Profesjonelle verktøy som ArtiDiag HD gir deg tilgang til sanntidsdata (Live Data) fra ladekontrolleren. Her kan du overvåke nøyaktig hvor mange ampere bilen ber om, og hvor mye den faktisk mottar. Du kan også kontrollere isolasjonsmotstanden i høyspentsystemet. Dette er en sikkerhetsfunksjon som måler om det er en elektrisk lekkasje mellom høyspentkomponentene og bilens karosseri. Hvis denne motstanden faller under bilprodusentens grenseverdier, vil systemet blokkere all lading. Med en avansert scanner kan du utføre en grundig diagnose av elbil ladesystem ved å nullstille ladefeil etter reparasjon eller skrive nye konfigurasjoner til ladekontrolleren ved bytte av komponenter.

Slik utfører du en systematisk feilsøking på ladesystemet

En vellykket diagnose av elbil ladesystem krever en metodisk tilnærming for å unngå feilkonklusjoner. Start alltid med det enkleste. Trinn 1 er en grundig visuell inspeksjon av ladeporten på bilen og selve ladekabelen. Se etter tegn til korrosjon, bøyde pinner eller fremmedelementer som støv og grus. Selv små mengder skitt kan blokkere den kritiske kommunikasjonen mellom bil og lader. Hvis alt ser fysisk intakt ut, går du videre til de digitale målingene.

Trinn 2 innebærer tilkobling av en obd2 scanner for å lese ut lagrede feilkoder. Dette gir deg et direkte innblikk i hva bilens styreenheter rapporterer. I trinn 3 analyserer du sanntidsdata mens kabelen er tilkoblet. Her ser du om Control Pilot (CP) signalet endrer status når du setter i kontakten. Trinn 4 utføres under aktiv lading. Bruk et termisk kamera for å skanne kontaktpunktene. En sunn ladeøkt skal ha jevn varmefordeling. Til slutt, i trinn 5, må du verifisere tilstanden på 12V-batteriet. Det er dette batteriet som styrer ladereléene. Hvis spenningen er ustabil, vil høyspentsystemet ofte nekte å koble inn av sikkerhetshensyn.

Tolkning av vanlige feilkoder (DTC)

Når du utfører en diagnose av elbil ladesystem, vil du ofte støte på meldinger som "Charging System Malfunction". Det er viktig å skille mellom generiske feilkoder (P-koder) og produsentspesifikke koder. Generiske koder gir en pekepinn, men de dype ladekodene ligger ofte i bilens spesifikke moduler for energistyring. Ved å benytte avansert bildiagnose kan du gå dypere enn bare å lese koden. Du kan utføre komponenttester og se nøyaktig hvilken sensor som trigger feilen. Dette sparer deg for timevis med feilsøking og hindrer at du bytter ut dyre deler som egentlig fungerer.

Dokumentasjon av funn for garanti eller forsikring

Profesjonell feilsøking handler også om dokumentasjon. Hvis bilen din fortsatt har fabrikkgaranti, er nøyaktige data ditt beste bevis. Lagre PDF-rapporter fra diagnoseverktøyet etter hver skanning. Disse rapportene inneholder tidspunkt, kilometerstand og spesifikke feilverdier. Eksport av termiske bilder som viser unormal varmgang er også uvurderlig dokumentasjon ved forsikringssaker eller reklamasjon på ladeutstyr. Loggfør alltid ytre faktorer som temperatur og fuktighet når feilen oppstår. Dette gjør det lettere for et verksted å reprodusere problemet hvis du må sende bilen videre til reparasjon.

Ønsker du utstyret som trengs for å utføre disse testene selv? Finn din neste diagnoseløsning hos Topdon og ta full kontroll over bilens ladesystem.

Topdon-løsninger for effektiv elbil-diagnostikk

For å utføre en profesjonell diagnose av elbil ladesystem i 2026, kreves utstyr som er utviklet spesifikt for moderne elektriske arkitekturer. Topdon tilbyr et komplett økosystem av verktøy som dekker alt fra dype systemanalyser til fysiske sikkerhetskontroller. Dette gjør det mulig for både profesjonelle og entusiaster å finne feil raskt og presist.

ArtiDiag HD er flaggskipet for profesjonelle verksteder. Dette verktøyet støtter omfattende systemanalyse og gir tilgang til avanserte funksjoner som kontroll av isolasjonsmotstand og batteribalansering. For entusiaster og mindre verksteder er TopScan Pro et kraftig alternativ. Det muliggjør avansert overvåking via mobil og gir deg profesjonell diagnosekapasitet rett i lomma. Verktøyet støtter de fleste moderne elbilmerker og gir deg tilgang til de samme modulene som dyrt verkstedutstyr.

Feilsøking handler ikke bare om programvare. Topdon TC-serien består av termiske kameraer med høy oppløsning som er uunnværlige for å identifisere kontaktfeil før de blir brannfarlige. Ved å kombinere dette med en batteritester bil fra BT-serien, får du full kontroll over 12V-støttesystemet. Som vi har sett tidligere i denne guiden, er et friskt 12V-batteri selve fundamentet for at elbilens ladekontroller skal fungere korrekt. Uten stabil lavspenning vil ikke høyspentsystemet aktiveres.

Hvorfor velge Topdon til elbil-service?

Topdon skiller seg ut med bred støtte for moderne elbilmerker, inkludert Tesla og de nyeste 2026-modellene. Utstyret håndterer spesifikke protokoller som ofte er låst i enklere verktøy. Grensesnittene er designet for å være intuitive. Dette sparer verdifull tid i en travel hverdag. Samtidig er løsningene svært kostnadseffektive sammenlignet med originale fabrikkverktøy. Du får den samme tekniske dybden uten de skyhøye lisenskostnadene som ofte følger med OEM-utstyr.

Fremtidssikre ditt verksted for 2026

Elbilmarkedet endrer seg raskt. Derfor inkluderer Topdon-løsningene regelmessige programvareoppdateringer som sikrer kompatibilitet med nye modeller og systemendringer. Når du investerer i utstyr fra Topdon Norge, får du også tilgang til lokal teknisk støtte og veiledning. Dette er avgjørende når du står overfor komplekse feil på ladesystemet. Verktøyene er bygget for å vare og håndterer alt fra små personbiler til tyngre elektriske kjøretøy. Dette gjør investeringen trygg for fremtiden. En korrekt utført diagnose av elbil ladesystem krever pålitelig maskinvare, og det er nettopp det Topdon leverer.

Ta kontroll over elbilens ladesystem i dag

Riktig metodikk og presise verktøy er avgjørende for å lykkes med moderne feilsøking. Gjennom denne guiden har vi sett hvordan en systematisk diagnose av elbil ladesystem effektivt skiller mellom enkle kontaktfeil og komplekse interne systemfeil. Ved å kombinere sanntidsdata fra OBD2-porten med termisk bildebehandling avdekker du kritiske problemer før de fører til driftsstans eller kostbare komponentbytter. Dette gir deg tryggheten til å håndtere ladeutfordringer på en profesjonell og kostnadseffektiv måte.

Når du har tryggheten som følger med en velholdt bil, ligger alt til rette for å utforske nye destinasjoner uten bekymringer. For en luksuriøs pause fra hverdagen i naturskjønne Selje, kan du besøke Grendabu hytte og oppleve norsk natur på sitt aller beste.

Topdon Norge AS er din spesialist på diagnoseverktøy i Norge. Vi leverer profesjonelt utstyr som er grundig testet for norske forhold og vårt unike klima. Med rask levering og lokal support sikrer vi at du alltid har de beste forutsetningene for å vedlikeholde moderne kjøretøy. Invester i verktøy som gir deg full innsikt i bilens helse og sparer deg for unødvendige verkstedbesøk.

Se vårt utvalg av diagnoseverktøy for elbil her og sørg for at du er klar for fremtidens tekniske utfordringer. Med riktig utstyr i hendene blir avansert feilsøking både enklere, tryggere og mer effektivt for alle parter.

Ofte stilte spørsmål om elbil-diagnose

Hvorfor stopper elbilen min å lade etter bare noen få minutter?

Ladingen avbrytes ofte på grunn av kommunikasjonssvikt eller uventet temperaturstigning i systemet. Bilens styreenheter overvåker kontinuerlig signaler fra ladeboksen. Hvis disse signalene blir ustabile, eller hvis systemet oppdager en isolasjonsfeil, vil ladingen stoppe for å beskytte batteriet. En grundig diagnose av elbil ladesystem kan avsløre om feilen ligger i selve ladekabelen eller i bilens interne ladekontroller.

Kan jeg bruke en vanlig OBD2-leser på elbilen min for å sjekke ladesystemet?

Enkle OBD2-lesere er sjelden kompatible med elbilers spesifikke moduler og kan ofte bare lese generiske motorkoder. For å utføre en reell diagnose av elbil ladesystem trenger du et verktøy som TopScan Pro. Dette gir deg tilgang til batteristyringssystemet (BMS) og ladekontrolleren. Profesjonelle verktøy støtter de produsentspesifikke protokollene som kreves for å lese avanserte data fra moderne elektriske drivlinjer.

Hva er de vanligste tegnene på at ombordladeren (OBC) i bilen er defekt?

De tydeligste tegnene er at bilen nekter å starte AC-lading, mens den fungerer normalt på DC-hurtigladere. Du kan også oppleve at sikringen i huset går umiddelbart når kabelen kobles til. Feilmeldinger i dashbordet som "Charging system fault" kombinert med interne feilkoder for isolasjonsbrudd er sterke indikatorer på at OBC-enheten er skadet og må undersøkes nærmere.

Er det farlig å lade elbilen hvis ladeporten føles varm?

Ladeporten skal aldri føles brennhet under bruk. Litt varmeutvikling er normalt ved høy belastning, men hvis plasten rundt kontaktene er ubehagelig å berøre, tyder det på dårlig kontakt. Dette skaper økt motstand og kan føre til nedsmelting eller brann. Ved mistanke om varmgang bør du umiddelbart stoppe ladingen og inspisere kontaktene for tegn til misfarging eller svimerker.

Hvordan kan et termisk kamera hjelpe meg med å finne ladefeil?

Et termisk kamera visualiserer temperaturforskjeller som er usynlige for det blotte øye. Ved å skanne ladeporten under belastning kan du raskt finne "hotspots" som indikerer korrosjon eller dårlig mekanisk kontakt. Dette er et uvurderlig verktøy for forebyggende vedlikehold. Det lar deg identifisere potensielle brannfarer og slitasje før systemet i det hele tatt registrerer en feilkode eller avbryter ladeprosessen.

Må jeg bytte hele ladeporten hvis en av pinnene er brent?

Ja, som regel må hele ladeport-modulen byttes av sikkerhetsmessige årsaker. En brent pinne er et tegn på permanent materiellskade og svekket ledeevne i kontakten. Forsøk på å rense eller slipe en brent kontakt kan føre til enda dårligere kontaktflate og økt risiko for brann i fremtiden. Det er kritisk å bruke originale deler for at temperatursensorene i porten skal fungere korrekt.

Hvor mye koster en diagnose av ladesystemet hos et verksted?

I Norge koster en standard feilsøking av elbilens systemer vanligvis mellom 500 kr og 1 500 kr hos et verksted. Prisen avhenger av om det kun er en rask utlesing av feilkoder eller en mer omfattende teknisk kontroll med manuelle målinger. Ved å bruke egne diagnoseverktøy kan du ofte identifisere feilen selv og spare denne kostnaden før du eventuelt bestiller nødvendig reparasjon.

Kan feil på 12V-batteriet hindre elbilen i å starte lading?

Ja, et svakt 12V-batteri er en svært vanlig, men ofte oversett årsak til ladefeil. Bilens datasystemer og ladereléer drives av 12V-systemet. Hvis spenningen her er for lav, vil ikke bilen klare å kommunisere med ladeboksen eller aktivere de nødvendige kontaktorene i høyspentsystemet. Mange opplever at bilen virker helt død selv om fremdriftsbatteriet har rikelig med strøm.
