Mange verksteder risikerer et inntektsfall på opptil 30 prosent hvis de ikke mestrer overgangen til elektriske drivlinjer nå. Med over 945 000 elbiler på norske veier er behovet for presis høyspent system elbil diagnose viktigere enn noen gang. Det handler ikke lenger bare om å lese av enkle feilkoder; det handler om å forstå komplekse sammenhenger mellom batteristyring, invertere og kritiske isolasjonsverdier.
Vi vet at frykten for lysbuer og elektrisk støt er en reell barriere når man håndterer systemer på 400 eller 800 volt. Det er utfordrende å tolke isolasjonsfeil uten riktig metodikk og spesialisert utstyr som kan lese data fra samtlige HV-moduler. Denne guiden lærer deg hvordan du trygt og effektivt diagnostiserer høyspentsystemer i elbiler ved bruk av profesjonelle verktøy og oppdaterte prosedyrer.
Du får en fullstendig oversikt over systemets tilstand og lærer å identifisere feil før de fører til total driftsstans. Vi går gjennom sikkerhetsprotokoller for 2026 som ivaretar mekanikeren, og ser på hvordan riktig metodikk sikrer både nøyaktighet og trygghet i verkstedhverdagen.
Viktige Punkter
- Forstå høyspentsystemets oppbygging og hvorfor tradisjonelle diagnoseverktøy ikke lenger er tilstrekkelige for moderne elbiler.
- Lær sikkerhetsrutiner og metodikk for en trygg høyspent system elbil diagnose som beskytter både personell og ømfintlig elektronikk.
- Identifiser kritiske feilkilder i BMS og inverter, og lær hvordan du lokaliserer isolasjonsfeil før de forårsaker driftsstans.
- Få oversikt over nødvendige tekniske spesifikasjoner for 2026, som støtte for DoIP-protokoller og toveis kontroll av kjølesystemer.
- Oppdag hvordan verktøy som ArtiDiag HD og TopScan Pro optimaliserer feilsøkingen gjennom dyp systemtilgang og sanntidsdata fra alle HV-moduler.
Hva innebærer diagnose av høyspentsystemer i elbiler?
En moderne høyspent system elbil diagnose er en omfattende prosess som går langt forbi tradisjonell feilkodelesing. Mens en forbrenningsmotor styres av mekaniske prinsipper med elektronisk overvåking, er elbilen et integrert elektrisk økosystem der spenningen ofte overstiger 400 eller 800 volt. Diagnosen innebærer å analysere hele høyspentsløyfen, som omfatter alt fra ladeporten og ombordladeren til Kritiske komponenter i høyspentsløyfen som batteripakken, inverteren og selve elmotoren.
Tradisjonell bildiagnose strekker ikke til fordi den ofte mangler protokollene som trengs for å kommunisere med elbilens Battery Management System (BMS). Der en eldre skanner kun ser generiske feilkoder, må et moderne verktøy kunne tolke sanntidsdata om cellebalansering, temperaturvariasjoner og isolasjonsmotstand. Sikkerhetsaspektet er avgjørende; feil håndtering av HV-komponenter kan føre til livsfarlige lysbuer. Derfor kreves det utstyr som ArtiDiag HD, som er designet for å lese komplekse HV-moduler uten å utsette operatøren for unødig risiko.
Det er et viktig skille mellom passiv overvåking og aktiv feilsøking. Passiv diagnose innebærer å lese av lagrede verdier og historiske data. Aktiv feilsøking krever derimot toveis kontroll, der teknikeren bruker diagnoseverktøyet til å aktivere kjølepumper eller teste kontaktorer for å bekrefte at systemet responderer korrekt under belastning.
Forskjellen på lavspent- og høyspentdiagnose
Kommunikasjonen i en elbil foregår i stor grad over CAN-bus eller DoIP, men de fysiske realitetene er svært ulike. I et 12V-system er målet ofte å finne et spenningsfall eller en defekt sikring. I høyspentsystemet er man avhengig av et galvanisk skille for å hindre at den høye spenningen lekker ut i bilens karosseri. 12V-systemet er likevel kritisk for å starte selve diagnosen. Det er lavspentsystemet som gir strøm til kontrollmodulene som igjen lukker kontaktorene til høyspentbatteriet. Uten et friskt 12V-batteri vil du aldri få kontakt med HV-systemet for å utføre en høyspent system elbil diagnose.
Hvorfor verksteder må oppgradere kompetansen i 2026
Fra og med 1. juli 2026 ble NEK 400:2026 standarden obligatorisk i Norge, noe som har skjerpet kravene til elektrisk sikkerhet og dokumentasjon. Samtidig innfører EU krav om batteripass som gir full transparens rundt batteriets tilstand (State of Health). Verksteder som investerer i kompetanse og utstyr som TopScan Pro kan tilby uavhengige kontroller av brukte elbiler, noe som er et raskt voksende marked. Evnen til å utføre avansert feilsøking lokalt, i stedet for å sende bilen til merkeforhandler, øker lønnsomheten betydelig og reduserer nedetiden for kunden.

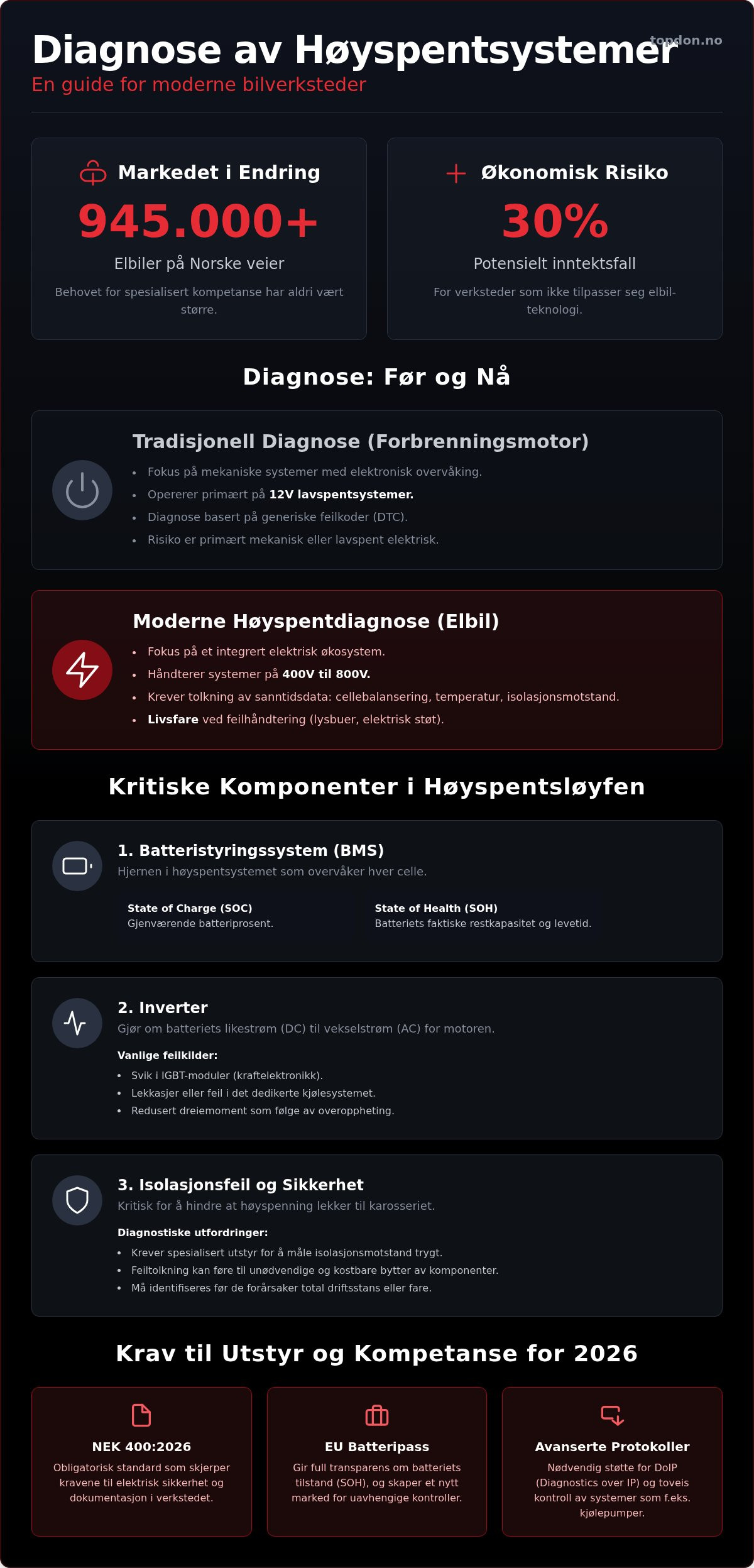

Kritiske komponenter i høyspentsløyfen og vanlige feilkilder
Effektiv feilsøking krever dyp innsikt i hvordan de ulike modulene samarbeider i praksis. En høyspent system elbil diagnose starter ofte med å kartlegge kommunikasjonen mellom Battery Management System (BMS) og inverteren. Disse to komponentene utgjør kjernen i bilens fremdrift, og svikt i én modul vil umiddelbart påvirke ytelsen til den andre. For å sikre trygg drift er Isolasjonsfeil og sikkerhetsprotokoller integrert i bilens programvare. Disse må tolkes korrekt for å unngå unødvendige og kostbare komponentbytter.
BMS: Hjernen i høyspentsystemet
BMS-en overvåker hver enkelt celle i batteripakken i sanntid. Den kontrollerer cellespenning, temperatur og strømflyt med ekstrem presisjon. Ved diagnose ser vi ofte etter avvik i balanseringsdata. Hvis spenningsforskjellen mellom cellene blir for stor, vil BMS begrense effekten eller koble ut høyspentsystemet for å hindre brannfare. Det er avgjørende å skille mellom State of Charge (SOC), som er det aktuelle energinivået, og State of Health (SOH), som indikerer batteriets faktiske restkapasitet. Profesjonelle skannere fra Topdon Norge gir deg direkte tilgang til disse historiske dataene, noe som er helt essensielt ved verdivurdering av brukte elbiler.
Inverter og motorstyring
Inverteren fungerer som broen mellom batteriets likestrøm (DC) og elmotorens trefasede vekselstrøm (AC). Dette er en kompleks enhet med kraftelektronikk som opererer under høy belastning og varmeutvikling. Vanlige feilkilder inkluderer svikt i IGBT-moduler eller lekkasjer i det dedikerte kjølesystemet. Hvis kjølingen svikter, vil inverteren redusere dreiemomentet for å beskytte interne komponenter. Under en høyspent system elbil diagnose kan du lese av nøyaktige temperaturverdier og effektivitetsmålinger for å fastslå om feilen ligger i selve kraftelektronikken eller i den eksterne kjølekretsen.
I tillegg til hovedkomponentene må man vurdere DC/DC-omformeren og ombordladeren (OBC). DC/DC-omformeren erstatter den tradisjonelle alternatoren og sørger for at 12V-anlegget får strøm fra høyspentbatteriet. Hvis denne svikter, vil bilens lavspentbatteri tømmes raskt. Ombordladeren er ansvarlig for AC-lading hjemme eller på offentlige stolper. Typiske symptomer på defekt OBC er kommunikasjonsfeil med ladestolpen eller interne isolasjonsfeil som utløser jordfeilbryteren i sikringsskapet. For å sikre optimal drift og kompatibilitet med moderne ladeinfrastruktur, kan man utforske utvalget hos chargingshop.eu.
Isolasjonsfeil er en av de mest utfordrende oppgavene en tekniker møter i hverdagen. Når bilen viser "skiftenøkkel-symbolet" eller en rød varseltrekant, skyldes det ofte at kontrollmodulene har oppdaget en lekkasjestrøm mellom høyspentsystemet og bilens karosseri. En nøyaktig høyspent system elbil diagnose er her helt avgjørende for å unngå unødvendige utskiftninger av kostbare komponenter. Mange tror feilaktig at en isolasjonsfeil automatisk betyr at batteripakken må byttes. I realiteten ligger feilen ofte i eksterne komponenter som AC-kompressoren, det elektriske varmeelementet eller selve ladekabelen.
For å ivareta sikkerheten må alle teknikere følge strenge sikkerhetsprotokoller ved feilsøking. Dette innebærer bruk av personlig verneutstyr (PVU) som isolerende hansker (klasse 0, 1000V) og ansiktsskjerm for å beskytte mot eventuelle lysbuer. Før man begynner på selve feilsøkingen, må systemet de-energiseres ved å fjerne service-disconnect og verifisere spenningsløs tilstand med en godkjent to-pols tester. Dette er et kritisk steg som aldri må hoppes over.
Lokalisering av isolasjonslekkasjer
Ved feilkoder som P0AA6 (Hybrid Battery Voltage System Isolation Fault) er strategien å isolere ulike deler av høyspentsløyfen systematisk. Ved å koble ut én og én komponent mens man overvåker isolasjonsverdien via diagnoseverktøyet, kan man raskt finne synderen uten å demontere hele batteripakken. Bruk av termokamera er en svært effektiv metode for å finne varmgang ved dårlig kontakt eller interne feil i moduler. Dette sparer tid og øker presisjonen i feilsøkingen betydelig.
Sikkerhetskrav for måleutstyr
Ved utførelse av høyspent system elbil diagnose er det livsviktig at måleutstyret er riktig klassifisert. Du må utelukkende bruke utstyr som er CAT III 1000V eller CAT IV 600V sertifisert. Testledninger og prober må inspiseres for sprekker eller slitasje før hver eneste måling. En defekt testledning på et 800V-system kan få katastrofale følger for både utstyr og personell. Verifisering av spenningsløs tilstand er det viktigste punktet i enhver sikkerhetsprotokoll. Stol aldri blindt på dashbordets indikasjoner, men mål alltid direkte på terminalene før du berører komponentene.
Krav til utstyr for profesjonell elbil-diagnose
Standard OBD2-scannere er utilstrekkelige for moderne elektriske drivlinjer. For en fullstendig høyspent system elbil diagnose må utstyret støtte avanserte protokoller som DoIP (Diagnostics over IP) og CAN FD. Disse protokollene tillater overføring av store datamengder, noe som er nødvendig når man skal analysere over 100 kontrollenheter i sanntid. Uten denne støtten vil teknikeren ofte oppleve treg kommunikasjon eller manglende tilgang til kritiske HV-moduler. Profesjonelle verktøy må også gi tilgang til tekniske data og koblingsskjemaer spesifikt for høyspentsystemet, slik at man kan spore ledningsnettet uten risiko.
En profesjonell enhet må tilby toveis kontroll. Dette betyr at du kan tvangskjøre kjølepumper for batteriet eller åpne og lukke kontaktorer direkte fra skjermen. Dette er avgjørende for å verifisere om en feil er elektrisk eller mekanisk. I tillegg er integrert programvare for batterianalyse et absolutt krav i 2026. Med de nyere EU-kravene om batteripass må verkstedet kunne beregne State of Health (SOH) nøyaktig for å dokumentere batteriets restverdi overfor kunden på en profesjonell måte.
Programvare vs. Maskinvare
Programvareoppdateringer er langt viktigere for elbiler enn for tradisjonelle biler. Produsenter endrer stadig algoritmene for batteristyring, og diagnoseverktøyet må følge denne utviklingen kontinuerlig. Maskinvaren må ha en kraftig prosessor for å håndtere grafiske fremstillinger av cellespenninger uten forsinkelse. Bruk av en trådløs VCI (Vehicle Communication Interface) er også et viktig sikkerhetsaspekt. Det lar teknikeren sitte på trygg avstand fra bilen mens høyspentsystemet belastes under testing, noe som reduserer risikoen ved eventuelle komponentfeil.
Sjekkliste ved valg av diagnoseapparat
Når du skal velge utstyr, bør du først bekrefte at verktøyet dekker de mest solgte elbilmerkene i det norske markedet. Mange verktøy hevder å ha EV-støtte, men mangler dybden som trengs for avansert bildiagnose og online koding. Sjekk også om leverandøren tilbyr support på norsk, da tekniske problemer i HV-systemet krever presis veiledning og forståelse av lokale forskrifter. Finn det rette utstyret for ditt verksted hos Topdon Norge, der vi leverer verktøy utviklet for fremtidens bilpark.
Topdon-løsninger for avansert elbil-diagnostikk
Topdon tilbyr markedsledende utstyr utviklet spesifikt for den raske teknologiske utviklingen vi ser i 2026. Når du utfører en høyspent system elbil diagnose, er presisjon og pålitelighet helt avgjørende for både sikkerhet og verkstedets effektivitet. Vårt sortiment dekker alt fra avanserte verkstedstasjoner med full systemtilgang til kompakte løsninger som gir profesjonell funksjonalitet i et mobilt format. Ved å velge Topdon Norge AS får du en partner med lokal ekspertise, norsk support og rask levering fra eget lager.
ArtiDiag HD for profesjonelle
ArtiDiag HD er det ultimate verktøyet for tunge systemer og profesjonelle verksteder som krever maksimal dybde i analysen. Denne enheten muliggjør dyp systemskanning av samtlige HV-moduler, inkludert detaljert overvåking av BMS og kraftelektronikk. Du kan lese av individuelle cellespenninger og temperaturverdier med ekstrem nøyaktighet, noe som er essensielt for å dokumentere batteriets tilstand. Brukergrensesnittet er designet for rask feilsøking i en travel hverdag, og det robuste designet sikrer at maskinvaren tåler tøff behandling i verkstedmiljøet over tid.
For entusiaster og teknikere som trenger mobilitet, er TopScan Pro et kraftig alternativ i lommestørrelse. Til tross for sitt kompakte format, gir verktøyet tilgang til feilkoder, sanntidsdata og toveis kontroll for de fleste elbilmerker i Norge. Det er et ideelt verktøy for raske sjekker ute i felt eller som et supplement til større diagnoseenheter på verkstedet. Topdon-serien forenkler også prosesser knyttet til batteritester bil, slik at teknikeren kan vurdere både lavspent- og høyspentsystemet i en helhetlig arbeidsflyt.
Hvorfor velge Topdon til elbil?
Vi i Topdon fokuserer på kontinuerlig utvikling av EV-spesifikke funksjoner for å holde tritt med nye bilmodeller og programvareoppdateringer fra produsentene. Våre løsninger er svært kostnadseffektive sammenlignet med kostbart OEM-utstyr, samtidig som de leverer den tekniske dybden som kreves for en fullverdig høyspent system elbil diagnose. Dette gjør det mulig for uavhengige verksteder å konkurrere på lik linje med merkeverksteder når det gjelder avansert feilsøking og batteriservice.
Er du klar for å oppgradere verkstedets kapasitet for fremtidens bilpark? Se vårt utvalg av profesjonelle diagnoseverktøy her for å finne løsningen som passer dine behov best.
Fremtidens verksteddrift starter med riktig HV-kompetanse
Mestring av elbilens mest kritiske systemer sikrer verkstedets relevans i et marked som endrer seg raskt. En nøyaktig høyspent system elbil diagnose krever en kombinasjon av sertifisert måleutstyr, dyp systemforståelse og evnen til å tolke sanntidsdata fra både BMS og inverter. Ved å følge strenge sikkerhetsprotokoller og bruke verktøy som støtter moderne protokoller som DoIP, kan du identifisere feilkilder raskt og sikkert uten unødig risiko.
Topdon Norge er din spesialist på elbil-diagnostikk i Norge. Vi leverer løsninger som ArtiDiag HD med omfattende EV-støtte, utviklet for å håndtere de mest komplekse utfordringene i 2026. Husk at vi ofte tilbyr gratis programvareoppdateringer i kampanjeperioder, noe som sikrer at utstyret ditt alltid er oppdatert for de nyeste bilmodellene på markedet.
Utforsk våre profesjonelle diagnoseverktøy for elbil og ta steget inn i fremtiden med trygghet og presisjon. Vi hjelper deg med å optimalisere din verkstedhverdag.
Ofte stilte spørsmål
Er det farlig å utføre diagnose på elbilens høyspentsystem?
Det er potensielt livsfarlig hvis du ikke følger etablerte sikkerhetsprotokoller og bruker feil utstyr. Høyspentsystemer opererer ofte på 400 til 800 volt, noe som kan forårsake dødelige lysbuer ved feilhåndtering. Ved å bruke CAT III eller CAT IV sertifisert måleutstyr og korrekt personlig verneutstyr reduseres risikoen betraktelig. En profesjonell høyspent system elbil diagnose skal alltid utføres med dyp respekt for spenningsnivåene og i tråd med produsentens anvisninger.
Hvilket diagnoseverktøy er best for å sjekke batterihelse (SOH)?
ArtiDiag HD er blant de beste verktøyene for nøyaktig beregning av State of Health (SOH) fordi det har dedikert programvare for batterianalyse. Verktøyet henter ut data direkte fra Battery Management System (BMS), inkludert cellespenning og temperaturhistorikk. Dette gir et langt mer pålitelig bilde enn generiske apper. For profesjonelle verksteder er det avgjørende å kunne dokumentere SOH i tråd med de nye kravene til batteripass som innføres i 2026.
Kan jeg bruke en vanlig OBD2-scanner på en elbil?
Du kan koble til en vanlig OBD2-scanner, men du vil kun få tilgang til svært begrensede og generiske data. Elbiler krever støtte for spesifikke EV-protokoller som DoIP og CAN FD for å kommunisere med høyspentsystemet. En standard scanner kan ikke lese av isolasjonsverdier, cellespenninger eller styre kjølepumper. For en fullstendig høyspent system elbil diagnose er du avhengig av profesjonell maskinvare som er utviklet for å tolke elbilens komplekse arkitektur.
Hva betyr feilkode for isolasjonsmotstand?
En feilkode for isolasjonsmotstand betyr at bilens overvåkingssystem har oppdaget en lekkasjestrøm mellom høyspentsløyfen og bilens karosseri. Dette utløser umiddelbart sikkerhetstiltak for å beskytte passasjerer mot elektrisk støt. Feilen kan ligge i selve batteripakken, men er ofte knyttet til eksterne komponenter som AC-kompressoren eller varmeelementet. Det er kritisk å lokalisere den nøyaktige lekkasjeposisjonen før du begynner å bytte ut dyre komponenter i blinde og kaste bort tid.
Trenger jeg spesielle sertifikater for å feilsøke på høyspent?
Per 2026 er det ingen formelle statlige krav til sertifisering for ren feilsøking, men verksteder må følge Forskrift om sikkerhet ved arbeid i og drift av elektriske anlegg (FSE). I praksis krever de fleste bilprodusenter at teknikere har gjennomført spesialisert opplæring for å utføre arbeid på biler under garanti. Bransjestandarder som de fra Promeister Academy er sterkt anbefalt for å sikre at alle sikkerhetskrav overholdes under en diagnoseprosess.
Hvordan kan jeg se om en brukt elbil har hatt feil i høyspentsystemet?
Du kan identifisere tidligere problemer ved å lese av historiske feilkoder og "freeze frame"-data med et profesjonelt diagnoseverktøy. Selv om aktive varsellamper er slukket, vil systemet ofte lagre logger om tidligere isolasjonsfall eller temperaturavvik i BMS. Ved å analysere batteriets State of Health og ladehistorikk får du en god indikasjon på om bilen har vært utsatt for unormal belastning eller har hatt gjentakende feil i høyspentsystemet før kjøp.
Støtter Topdon-verktøy norske bestselgere som Tesla og VW ID-serien?
Ja, Topdon-verktøy som ArtiDiag HD og TopScan Pro har omfattende støtte for de mest populære elbilene i Norge, inkludert hele Tesla-parken og VW ID-serien. Programvaren oppdateres kontinuerlig for å inkludere nye modeller og spesifikke servicefunksjoner. Dette inkluderer alt fra batterianalyse til online koding og toveis kontroll av kjølesystemer. Dette gjør Topdon til en ideell partner for uavhengige verksteder som ønsker å serve en moderne og variert bilpark effektivt.
Hvor ofte bør man utføre en full systemdiagnose på en elbil?
Vi anbefaler å utføre en full systemdiagnose minst én gang i året eller i forbindelse med bilens ordinære serviceintervaller. Proaktiv overvåking av isolasjonsverdier og cellebalansering kan avdekke begynnende feil før de fører til total driftsstans eller dyre reparasjoner. For elbiler som brukes mye i næringsvirksomhet eller kjøres under tøffe norske vinterforhold, kan hyppigere kontroller være fornuftig for å sikre optimal ytelse og maksimal levetid på batteripakken gjennom hele året.
